Автомат. выключатель 24963 C60H 1П 25A C

Артикул:
003.001.657

Производитель: Schneider Electric

Автоматические выключатели C60H применяются для коммутации и защиты цепей от перегрузок и коротких замыканий в административных, промышленных и жилых зданиях.

В настоящий момент приостановлены поставки в РФ

Технические характеристики

№ по каталогу Schneider Electric		24963
Количество полюсов		1
Номинальный ток		25 А
Кривая отключения	C	срабатывание электромагнитной защиты между 5- и 10-кратными значениями ном. тока
Номинальное напряжение		230 - 400 В AC
Ток отключения, норма МЭК 898:
1 полюс	230-240 B	10 000 A
2, 3, 4 полюса	400-415 B	10 000 A
Ток отключения, норма МЭК 947.2 (Icu):
1 полюс	130 B	30 000 A
	240 B	15 000 A
	415 B	4 000 A
2, 3, 4 полюса	240 B	30 000 A
	415 B	15 000 A
	440 B	10 000 A
Размеры	ВхШхГ	81х18х76
Электрическая износостойкость		20 000 циклов В/О
Механическая износостойкость		20 000 циклов В/О
Степень защиты		IP20
Присоединение	до 25 А	Через зажимы для кабеля сечением 25 мм²
Присоединение	32-63 А	Через зажимы для кабеля сечением 35 мм²
Момент затяжки:
-один провод	≤ 25 А	2 Н·м
-один провод	> 25 А	3,5 Н·м
-несколько проводов		4 Н·м
Температура эксплуатации		-30…+70 °C

Номенклатура автоматических выключателей C60H по каталогу Schneider Electric

Кол-во полюсов	1			1+N	2			3			4

Номинальный ток, А	Кривые отключения
Номинальный ток, А	C	B	D	C	C	B	D	C	B	D	C	B	D
0,5	24900	-	-	-	24902	-	-	24906	-	-	24908	-	-
0,75	24901	-	-	-	24903	-	-	24907	-	-	24909	-	-
1	24955	24639	25080	-	24981	-	25108	24994	-	25124	25007	-	25138
2	24956	24640	25081	-	24982	-	25111	24995	-	25125	25008	-	25139
3	24957	24641	25082	25096	24983	-	25112	24996	-	25126	25009	-	25140
4	24958	24642	25083	-	24984	-	25113	24997	-	25127	25010	-	25141
6	24959	24699	25084	-	24985	24725	25114	24998	24738	25128	25011	24751	25142
10	24960	24700	25085	25099	24986	24726	25115	24999	24739	25129	25012	24752	25143
16	24961	24701	25086	25101	24987	24727	25117	25000	24740	25131	25013	24753	25145
20	24962	24702	25087	-	24988	24728	25118	25001	24741	25132	25014	24754	25146
25	24963	24703	25088	-	24989	24729	25119	25002	24742	25133	25015	24755	25147
32	24964	24704	25089	-	24990	24730	25120	25003	24743	25134	25016	24756	25148
40	24965	24705	25090	-	24991	24731	25121	25004	24744	25135	25017	24757	25149
50	24966	24706	25091	25106	24992	24732	25122	25005	24745	25136	25018	24758	25150
63	24967	24707	25092	-	24993	24733	25123	25006	24746	25137	25019	24759	25151

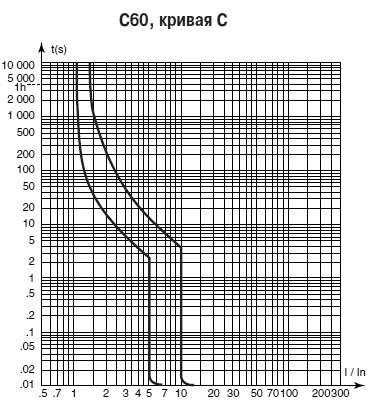

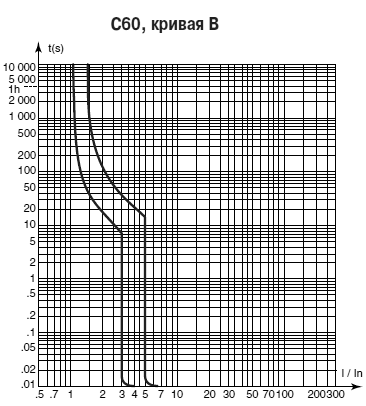

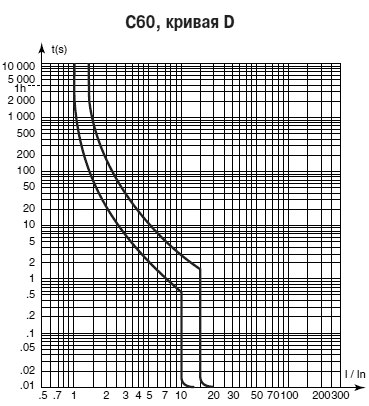

Кривые отключения
