| Основные характеристики |
|---|

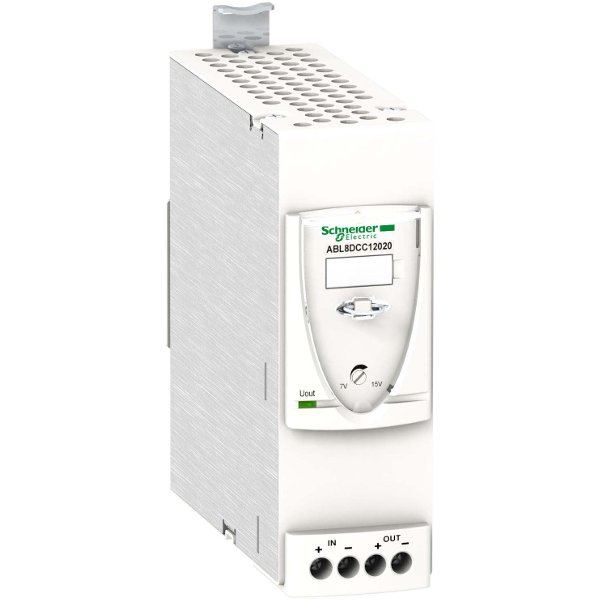

| серия продукта | Phaseo Universal |
| тип устройства или его аксессуаров | Модуль преобразователя |
| тип источника питания | Импульсный источник питания |
| входное напряжение | 24 … 28.8 V постоянный ток |
| выходное напряжение | 12 V постоянный ток |
| номинальная мощность, Вт | 24 Вт |
| выходной ток источника питания | 2 А |
| Дополнительные характеристики |
|---|
| пределы входного напряжения | 22 … 30 V |
| КПД | 82 % |
| пределы выходного напряжения | 7 … 15 V |
| рассеиваемая мощность, Вт | 4 Вт |
| регулировка линии и нагрузки | 1 … 3 % |
| тип защиты входа | От обратной полярности |
| остаточная пульсация | ⩽ 100 mV |
| тип защиты выхода | От перегрузки, технология защиты: автоматический сброс
От повышенного напряжения, технология защиты: срабатывает, если U > 7,8, автоматический возврат в исх.положение
От короткого замыкания, технология защиты: автоматический сброс |
| присоединения | Винтовые зажимы для входное соединение, емкость соединения: 2 x 0,5 … 2 x 4 мм² AWG 24 … AWG 10
Винтовые зажимы для выходное соединение, емкость соединения: 2 x 0,5 … 2 x 4 мм² AWG 24 … AWG 10 |
| способ установки | Защелками в 35 мм симметричная DIN-рейка, рабочее положение: горизонт.
Защелками в 35 мм симметричная DIN-рейка, рабочее положение: вертикальный |
| рабочая высота | 2000 м |
| название теста | Наведенное электромагнитное поле/излучаемые помехи в соответствии с EN 55022 класс B
Электростатические разряды в соответствии с EN/IEC 61000-4-2
Излучение в соответствии с EN 61000-6-3
Индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6 уровень 3
Излучаемое электромагнитное поле в соответствии с EN/IEC 61000-4-3 уровень 3
Коммутационная помеха в соответствии с IEC 61000-4-4 уровень 3
Импульсное напряжение в соответствии с EN/IEC 61000-4-5 уровень 2 |
| локальная индикация | 1 светодиод зеленый, функции: выходное напряжение (> 6 В) |
| масса продукта | 0.3 кг |
| Условия эксплуатации |
|---|
| степень защиты IP | IP20 в соответствии с EN/IEC 60529 |
| рабочая температура окружающей среды | -25 … 60 °C |
| относительная влажность | 0 … 90 % во время работы
0 … 95 % при хранении |
| температура окружающей среды при хранении | -40 … 85 °C |
| категория перенапряжения | Класс 3 |
| виброустойчивость | (f = 11.9 … 150 Гц) в соответствии с EN/IEC 61131-2
(f = 3 … 11.9 Гц) в соответствии с EN/IEC 61131-2 |
| электрическая прочность изоляции | 500 В между входом и землей
500 В между входом и выходом
500 В между выходом и землей |
| сертификация продукта | CCSAus
UL
RCM
EAC |
| характеристики окружающей среды | ЭМC в соответствии с EN 50081-1
ЭМC в соответствии с EN 61000-6-3
ЭМC в соответствии с EN/IEC 61000-6-2
Безопасность в соответствии с EN/IEC 60950-1
Безопасность в соответствии с IEC 61204 |
