| Основные характеристики |
|---|

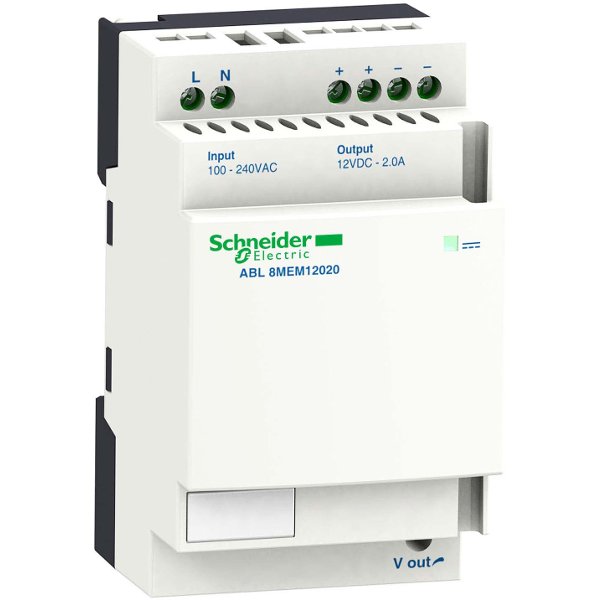

| серия продукта | Phaseo |
| тип устройства или его аксессуаров | Блок питания |
| тип источника питания | Импульсный источник питания |
| входное напряжение | 100 … 240 V пер. ток линейное напряжение, клемма(ы): L1-L2
100 … 240 V пер. ток однофазный, клемма(ы): N-L1
120 … 250 V пост. ток |
| выходное напряжение | 12 … 15 V постоянный ток |
| номинальная мощность, Вт | 25 Вт |
| тип защиты входа | Встроенный предохранитель (не заменяемый) |
| выходной ток источника питания | 2.1 А |
| тип защиты выхода | От короткого замыкания |
| рабочая температура окружающей среды | -25 … 55 °C без
55 … 70 °C с |
| Дополнительные характеристики |
|---|
| пределы входного напряжения | 85 … 264 V |
| частота сети | 47 … 63 Hz |
| макс. пусковой ток | 20 A |
| cos phi | 0.5 |
| КПД | 80 % |
| пределы выходного напряжения | 11,4 … 15 В регулир. |
| рассеиваемая мощность, Вт | 6.2 Вт |
| потребляемый ток | 0.35 А в 240 V
0.6 А в 100 V |
| регулировка линии и нагрузки | ±3 % |
| остаточная пульсация | 250 МВ |
| время удержания | ⩾ 10 ms в 100 V |
| присоединения | Винтовые зажимы для входное соединение, емкость соединения: 2 x 0,14 … 2 x 2,5 мм² AWG 26 … AWG 14
Винтовые зажимы для выходное соединение, емкость соединения: 4 x 0,14 … 4 x 2,5 мм² AWG 26 … AWG 14 |
| маркировка | CE |
| монтажная опора | Симметричная DIN рейка 35 x 35 мм
Симметричная DIN рейка 35 x 7,5 мм
Панель 2 винта, диаметр : 4 мм |
| рабочее положение | Вертикальный |
| рабочая высота | 2000 м |
| соединения | Параллельный
Последовательный |
| название теста | Излучение гармоник тока в соответствии с EN/МЭК 61000-3-2
Наведенные поля в линии питания в соответствии с EN 55022 класс B
Электростатические разряды в соответствии с EN/IEC 61000-4-2
Излучение в соответствии с EN 50081-1
Индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6
Исчезновение напряжения первичной цепи в соответствии с IEC 61000-4-11
Излучаемое электромагнитное поле в соответствии с EN/IEC 61000-4-3
Излучения в соответствии с EN 55022 класс B
Коммутационная помеха в соответствии с IEC 61000-4-4
Импульсное напряжение в соответствии с EN/IEC 61000-4-5 |
| светодиодный индикатор состояния | 1 светодиод зеленый для выходное напряжение |
| глубина | 59 мм |
| высота | 100 мм |
| ширина | 54 мм |
| масса продукта | 0.195 кг |
| Условия эксплуатации |
|---|
| сертификация продукта | CCSAus
CSA 22-2 No 950
CULus 508
TUV 60950-1
RCM
EAC
KC |
| стандарты | UL 508
CSA C22.2 No 60950-1 |
| характеристики окружающей среды | ЭМC в соответствии с EN 55022 класс B
ЭМC в соответствии с EN 61000-6-3
ЭМC в соответствии с EN/IEC 61000-6-2
ЭМC в соответствии с EN/IEC 61204-3
Безопасность в соответствии с EN/IEC 60950-1
Безопасность в соответствии с SELV |
| степень защиты IP | IP20 в соответствии с EN/IEC 60529 |
| температура окружающей среды при хранении | -40 … 70 °C |
| относительная влажность | 0 … 90 % во время работы
0 … 95 % при хранении |
| категория перенапряжения | Класс II в соответствии с VDE 0106-1 |
| электрическая прочность изоляции | Между входом и выходом |
