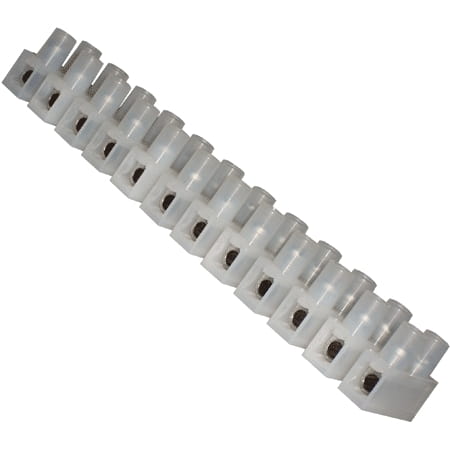

Клеммная колодка DG10H-1.2-12P-17

Артикул:
012.007.044

Производитель: Degson

Клеммная колодка DG10H-1.2-12P -12 клемм.
Предназначена для соединения и разветвления многожильных медных и алюминиевых проводов сечением 2.5 мм² в цепях переменного и постоянного тока. Фиксация проводников внутри клеммной колодки осуществляется при помощи винтов. Колодка приподнята над плоскостью монтажа на 1.2мм.

Минимальный заказ: 1000 шт

Товар поставляется только под заказ. Позвоните или напишите нам, если требуется поставка этого товара.

Маркировка и коды заказа

−

1.2

−

Цвет колодки

1 - серый	6 - красный
2 - синий	7 - бесцветный
3 - черный	8 - желтый
4- зеленый	9 - белый
5 - оранжевый

Количество полюсов

Дополнительная изоляция снизу, мм

Исполнение/серия

Типоразмер

Наименование производителя

Номенклатура клеммных колодо серии H

Наименование	Площадь поперечного сечения, мм²	Рабочий ток, A	Рабочее напряжение, Vac	Размеры, мм
Наименование	Площадь поперечного сечения, мм²	Рабочий ток, A	Рабочее напряжение, Vac	A	B	C	D	E	F
DG8H-1.2	1.5	17.5	450	96.0	17.8	15.5	8.2	Ø3.0	Ø2.8
DG10H-1.2	2.5	24	450	116.5	20.0	16.9	10.0	Ø3.5	Ø3.3
DG12H-1.2	6.0	41	750	140.7	23.8	19.0	12.0	Ø3.9	Ø3.9
DG15H-1.2	10.0	57	750	158.0	25.6	25.2	13.5	Ø4.4	Ø4.8
DG16H-1.2	16.0	76	750	169.8	28.0	23.0	14.5	Ø4.2	Ø6.0
DG18HP-1.2	25.0	101	750	194.4	36.9	28.7	16.5	Ø4.2	Ø7.5

Технические характеристики

- материал корпуса: Полиамид PA66, UL94V-2;
- материал контактной части: никелированный сплав;
- материал винтов: сталь с хром-цинковым покрытием;
- температура эксплуатации: -40…+110°C;
- количество пар полюсов: 12;
- соответствует стандартам UL, IEC.

Размеры
