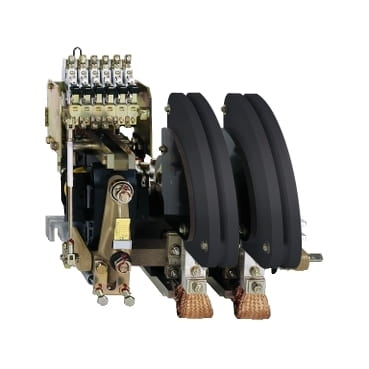

Контактор LC1BL32F22

Артикул:
004.013.001

Производитель: Schneider Electric

Штрихкод: 3389110739312

Контактор LC1BL32F22 предназначен для управление двигателями, резистивными цепями, короткозамыкателями роторов, включением конденсаторов, трансформаторов. Специально приспособлены для интенсивной работы: - в цепях постоянного тока: отключение цепи при заторможенном роторе двигателя, с отключением роторной цепи короткозамыкателем или без ее отключения; - в цепях постоянного тока: включение высокоиндуктивных нагрузок электромагнита, генератора или типовой цепи возбуждения синхронного двигателя.
Максимальный ток по AC-3 750 А
Номинальный ток по AC-1 (≤ 40 °C) 800A.

В настоящий момент приостановлены поставки в РФ

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys B
Тип продукта	Контактор
Краткое название устройства	LC1BL
Применение контактора	Двигатель-обогрев-освещение
Категория применения	AC-1
Тип сети	Переменный ток
Тип катушки	Стандартный
Описание полюсов	2P
Конфигурация главных контактов	2 Н.О.
[Ie] номинальный рабочий ток	800 A (at < 40 °C) AC AC-1 for power circuit
Вспомогательные контакты	2 Н.О. + 2 Н.З.
[Uc] control circuit voltage	110 V AC 50…400 Hz

Дополнительные характеристики

Пределы напряжения цепи управления	Отпускание: 0,3…0,5 Uc в 50…400 Hz Находится в состоянии работы: 0,85…1,1 Uc в 50…400 Hz
[Ui] номинальное напряжение изоляции	1000 ВСиловая цепь в соответствии с IEC 60158-1 1000 ВСиловая цепь в соответствии с IEC 60947-4 1500 ВСиловая цепь в соответствии с VDE 0110 группа C
Исполнение монтажа	Стационарный
Монтажная опора	Перфорированные монтажные рейки Опорная скоба шины
Момент затяжки	Power circuit: 21 N.m - on bars
[Ue] номинальное рабочее напряжение	Силовая цепь: ≤ 1000 V Переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе	800 A (at 40 °C) for power circuit
Номинальная включающая способность Irms	10000 А в 1000 В Переменный ток для Силовая цепь в соответствии с IEC 60158-1 10000 А в 1000 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4
Номинальная отключающая способность	10000 А в 440 В для Силовая цепь в соответствии с IEC 60158-1 10000 А в 440 В для Силовая цепь в соответствии с IEC 60947-4 4000 А в 1000 В для Силовая цепь в соответствии с IEC 60158-1 4000 А в 1000 В для Силовая цепь в соответствии с IEC 60947-4 8000 А в 660…690 В для Силовая цепь в соответствии с IEC 60158-1 8000 А в 660…690 В для Силовая цепь в соответствии с IEC 60947-4 9000 А в 500 В для Силовая цепь в соответствии с IEC 60158-1 9000 А в 500 В для Силовая цепь в соответствии с IEC 60947-4
Соответствующий номинал предохранителя	1000 A gI at ≤ 440 V for power circuit 800 A aM at ≤ 440 V for power circuit 800 A gI at ≤ 440 V for power circuit
Среднее полное сопротивление	0.18 mOhm - Ith 800 A 50 Hz for power circuit
мощность, рассеиваемая одним полюсом	115 W AC-1 - Ith 800 A
потребляемая мощность при срабатывании	1000 В·А
потребляемая мощность при удержании, В·А	20 В·А 50/60 Гц
время работы	100…150 мс включение 50…100 мс отключение
Механическая износостойкость	1200000 циклы
Максимальная частота коммутации	120 цикл/ч в < 55 °C
Высота	486 мм
Ширина	475 мм
Глубина	475 мм
Вес нетто	45 кг

Условия эксплуатации

Стандарты	BS 5424 IEC 60158-1 IEC 60947-4 NF C 63-110 VDE 0660
Сертификаты	CSA RINA BV
Защитное исполнение	TC TH
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
рабочая высота	3000 м без ухудшения номинальных значений
