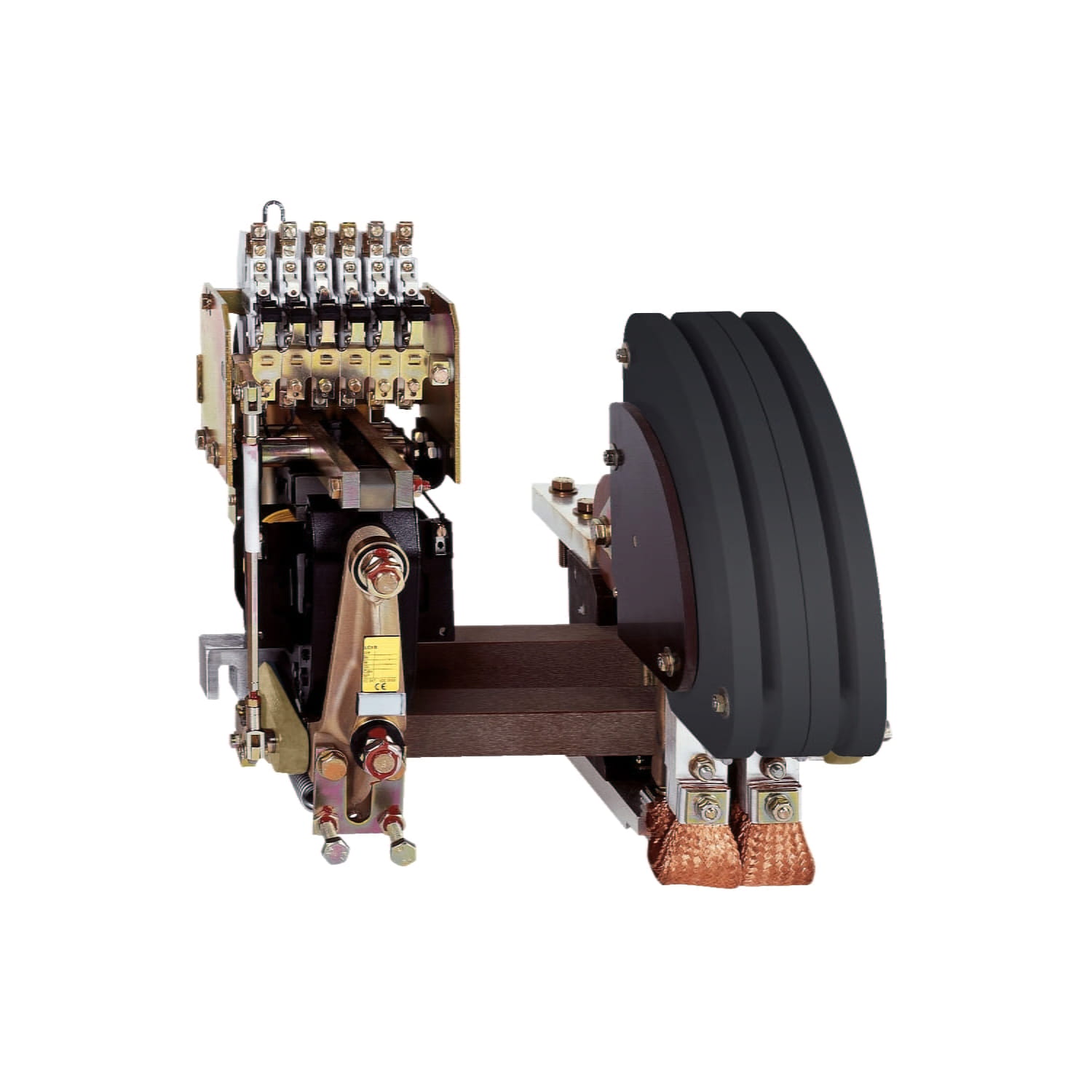

Контактор LC1BP31FD22

Артикул:
004.013.009

Производитель: Schneider Electric

Штрихкод: 3389110541250

Контактор LC1BP31FD22 предназначен для управление двигателями, резистивными цепями, короткозамыкателями роторов, включением конденсаторов, трансформаторов. Специально приспособлены для интенсивной работы: - в цепях постоянного тока: отключение цепи при заторможенном роторе двигателя, с отключением роторной цепи короткозамыкателем или без ее отключения; - в цепях постоянного тока: включение высокоиндуктивных нагрузок электромагнита, генератора или типовой цепи возбуждения синхронного двигателя.
Максимальный ток по AC-3 1500 А
Номинальный ток по AC-1 (≤40 °C) 2000A.

В настоящий момент приостановлены поставки в РФ

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys B
Тип продукта	Контактор
Краткое название устройства	LC1BP
Применение контактора	Двигатель-обогрев-освещение
Категория применения	AC-1
Тип сети	Пост. ток
Тип катушки	Стандартный
Описание полюсов	1P
Конфигурация главных контактов	1 Н.О.
[Ie] номинальный рабочий ток	2000 A (at < 40 °C) AC AC-1 for power circuit
Вспомогательные контакты	2 Н.О. + 2 Н.З.
[Uc] control circuit voltage	110 В пост. ток

Дополнительные характеристики

Пределы напряжения цепи управления	Находится в состоянии работы: 0,85…1,1 Uc Drop-out: 0.35…0.5 Uc
[Ui] номинальное напряжение изоляции	1000 ВСиловая цепь в соответствии с IEC 60158-1 1000 ВСиловая цепь в соответствии с IEC 60947-4 1500 ВСиловая цепь в соответствии с VDE 0110 группа C
Исполнение монтажа	Стационарный
Монтажная опора	Опорная скоба шины Перфорированные монтажные рейки
соединения – клеммы	Power circuit: bars 3 x - busbar cross section: 100 x 5 mm
Момент затяжки	Силовая цепь: 35 Н-м - шины
[Ue] номинальное рабочее напряжение	Силовая цепь: ≤ 1000 V Переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе	2000 A (at 40 °C) for power circuit
Номинальная включающая способность Irms	15000 A at 1000 V AC for power circuit conforming to IEC 60158-1 15000 A at 1000 V AC for power circuit conforming to IEC 60947-4
Номинальная отключающая способность	12000 A at 500 V for power circuit conforming to IEC 60158-1 12000 A at 500 V for power circuit conforming to IEC 60947-4 15000 A at 440 V for power circuit conforming to IEC 60158-1 15000 A at 440 V for power circuit conforming to IEC 60947-4 5000 A at 1000 V for power circuit conforming to IEC 60158-1 5000 A at 1000 V for power circuit conforming to IEC 60947-4 9000 A at 660…690 V for power circuit conforming to IEC 60158-1 9000 A at 660…690 V for power circuit conforming to IEC 60947-4
Соответствующий номинал предохранителя	1600 A aM at ≤ 440 V for power circuit 2000 A gI at ≤ 440 V for power circuit
Среднее полное сопротивление	0.13 mOhm - Ith 2000 A 50 Hz for power circuit
мощность, рассеиваемая одним полюсом	520 W AC-1 - Ith 2000 A
Пусковая мощность, Вт	520 W
Потребляемая мощность при удержании, Вт	10 W
время работы	100…150 мс включение 20…40 мс отключение
Механическая износостойкость	1200000 циклы
Максимальная частота коммутации	120 цикл/ч в < 55 °C
Высота	490 мм
Ширина	415 мм
Глубина	475 мм
Вес нетто	41 кг

Условия эксплуатации

Стандарты	VDE 0660 BS 5424 IEC 60947-4 IEC 60158-1 NF C 63-110
Сертификаты	RINA BV CSA
Защитное исполнение	TC TH
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
рабочая высота	3000 м без ухудшения номинальных значений
