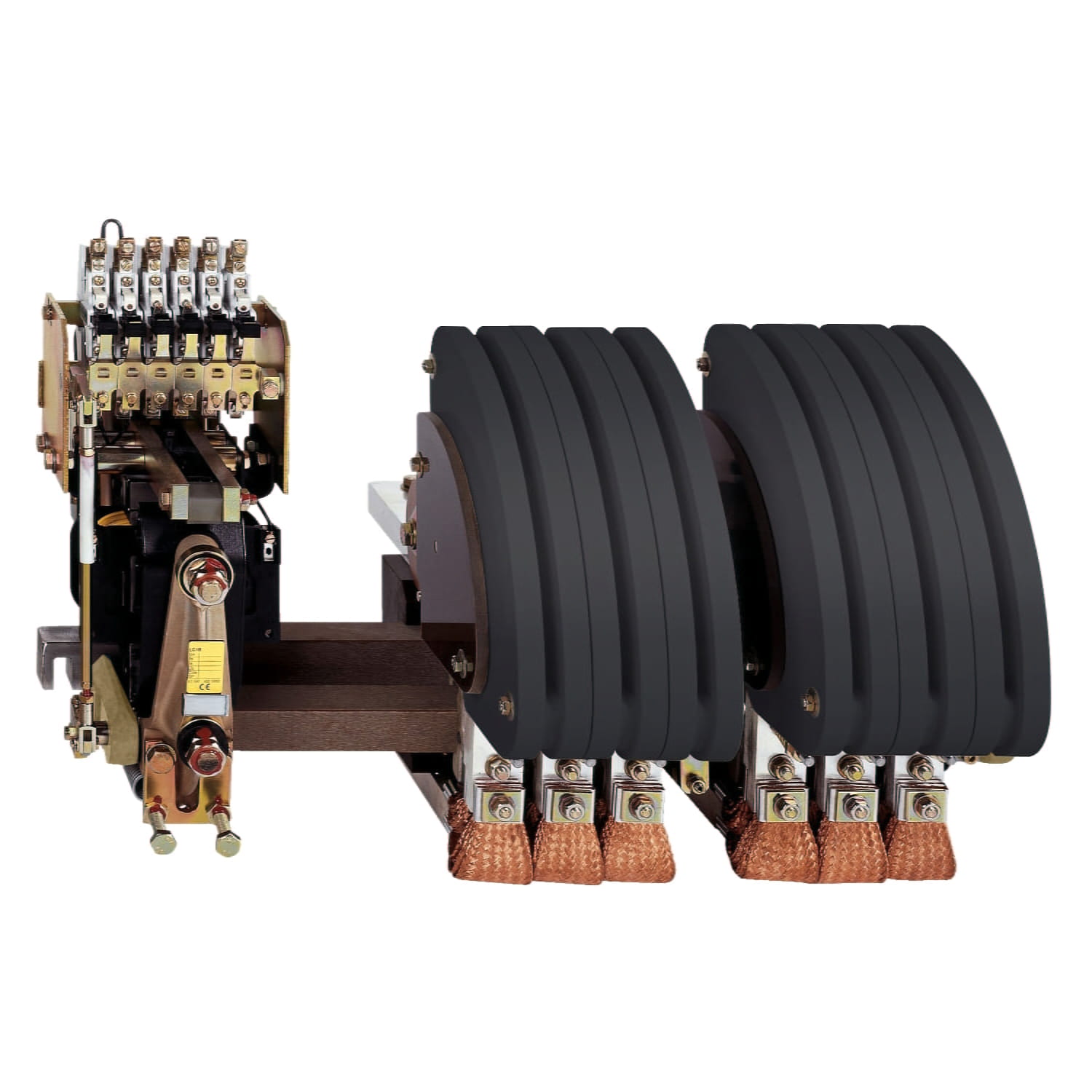

Контактор LC1BR32M22

Артикул:
004.013.014

Производитель: Schneider Electric

Штрихкод: 3389110168778

Реечный контактор LC1BR32M22 применяется в системах управления двигателем, обогрева, освещения.
Номинальный ток по AC-1 (≤ 40 °C) − 2750 А
Кол-во полюсов − 2 (2 Н.О.)
Управляющая катушка − 220 В АС 50…400Гц
Вспомогательные контакты − 2 Н.О. + 2 Н.З.

В настоящий момент приостановлены поставки в РФ

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys B
Тип продукта	Контактор
Краткое название устройства	LC1BR
Применение контактора	Двигатель-обогрев-освещение
Категория применения	AC-1
Тип сети	Переменный ток
Тип катушки	Стандартный
Описание полюсов	2P
Конфигурация главных контактов	2 Н.О.
[Ie] номинальный рабочий ток	2750 A (at < 40 °C) AC AC-1 for power circuit
Вспомогательные контакты	2 Н.О. + 2 Н.З.
[Uc] control circuit voltage	220 В Переменный ток 50/60 Гц

Дополнительные характеристики

Пределы напряжения цепи управления	Отпускание: 0,4…0,5 Uc в 50/60 Гц Находится в состоянии работы: 0,85…1,1 Ucw в 50/60 Гц
[Ui] номинальное напряжение изоляции	1000 ВСиловая цепь в соответствии с IEC 60158-1 1000 ВСиловая цепь в соответствии с IEC 60947-4 1500 ВСиловая цепь в соответствии с VDE 0110 группа C
Исполнение монтажа	Стационарный
Монтажная опора	Опорная скоба шины Перфорированные монтажные рейки
соединения – клеммы	Силовая цепь: болтовое соединение
Момент затяжки	Силовая цепь: 35 Н-м - шины
[Ue] номинальное рабочее напряжение	Силовая цепь: ≤ 1000 V Переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе	2750 A (at 40 °C) for power circuit
Номинальная включающая способность Irms	18000 A at 1000 V AC for power circuit conforming to IEC 60158-1 18000 A at 1000 V AC for power circuit conforming to IEC 60947-4
Номинальная отключающая способность	11000 A at 660…690 V for power circuit conforming to IEC 60158-1 11000 A at 660…690 V for power circuit conforming to IEC 60947-4 15000 A at 500 V for power circuit conforming to IEC 60158-1 15000 A at 500 V for power circuit conforming to IEC 60947-4 18000 A at 440 V for power circuit conforming to IEC 60158-1 18000 A at 440 V for power circuit conforming to IEC 60947-4 6000 A at 1000 V for power circuit conforming to IEC 60158-1 6000 A at 1000 V for power circuit conforming to IEC 60947-4
Соответствующий номинал предохранителя	2000 A aM at ≤ 440 V for power circuit 2400 A gI at ≤ 440 V for power circuit
Среднее полное сопротивление	0.09 mOhm - Ith 2750 A 50 Hz for power circuit
мощность, рассеиваемая одним полюсом	680 W AC-1 - Ith 2750 A
потребляемая мощность при срабатывании	1000 В·А
потребляемая мощность при удержании, В·А	20 В·А 50/60 Гц
время работы	100…150 мс включение 50…100 мс отключение
Механическая износостойкость	1200000 циклы
Максимальная частота коммутации	120 цикл/ч в < 55 °C
Высота	495 мм
Ширина	665 мм
Глубина	475 мм
Вес нетто	85 кг

Условия эксплуатации

Стандарты	IEC 60158-1 IEC 60947-4 VDE 0660 BS 5424 NF C 63-110
Сертификаты	CSA BV RINA
Защитное исполнение	TC TH
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
рабочая высота	3000 м без ухудшения номинальных значений
