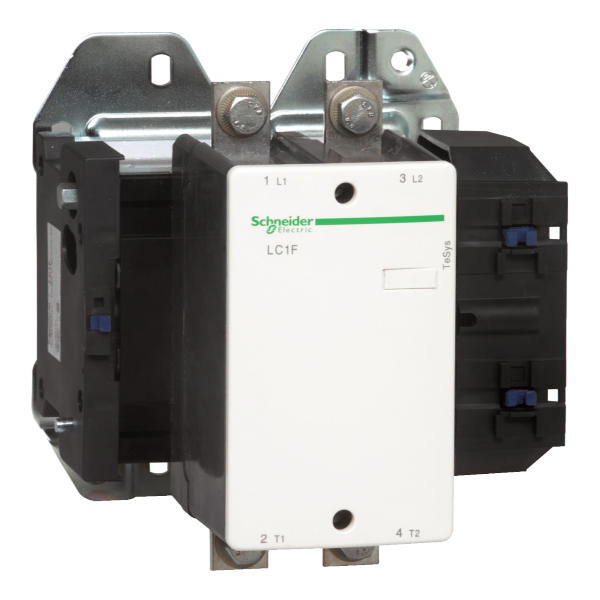

Контактор LC1F4002M7

Артикул:
004.010.022

Производитель: Schneider Electric

Штрихкод: 3389118095120

Электромагнитный контактор LC1F4002M7 с катушкой на 220В АС, двухполюсной, применяется для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Номинальный рабочий ток в цепях AC-3 - 400A ≤ 55 °C AC
Номинальный рабочий ток в цепях AC-1 - 500A ≤ 40 °C AC.

В настоящий момент приостановлены поставки в РФ

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys F
Тип продукта	Контактор
Краткое название устройства	LC1F
Применение контактора	Активная нагрузка
Категория применения	AC-1
Описание полюсов	2P
power pole contact composition	2 Н.О.
[Ue] номинальное рабочее напряжение	≤ 1000 V AC 50/60 Hz ≤ 460 V DC
[Ie] номинальный рабочий ток	500 A (at < 40 °C) at ≤ 440 V AC AC-1
Напряжение цепи управления	220 V AC 40…400 Hz

Дополнительные характеристики

[Up] номинальное импульсное выдерживаемое напряжение	8 kV
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	500 A (at 40 °C)
Номинальная отключающая способность	3200 A conforming to IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток	3600 A 40 °C - 10 s 2400 A 40 °C - 30 s 1700 A 40 °C - 1 min 1200 A 40 °C - 3 min 1000 A 40 °C - 10 min
Соответствующий номинал предохранителя	400 A aM at ≤ 440 V 500 A gG at ≤ 440 V
Среднее полное сопротивление	0.26 mOhm - Ith 500 A 50 Hz
[Ui] номинальное напряжение изоляции	1000 V conforming to IEC 60947-4-1 1500 V conforming to VDE 0110 group C
Мощность, рассеиваемая одним полюсом	65 W AC-1
Монтажная опора	Монтаж на панель
Стандарты	EN 60947-1 IEC 60947-1 EN 60947-4-1 JIS C8201-4-1 IEC 60947-4-1
Сертификаты	LROS (Lloyds register of shipping) RINA ABS CCC BV UL CB DNV RMRoS
Соединения – клеммы	Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Power circuit: bar 2 cable(s) - busbar cross section: 30 x 5 mm Power circuit: lugs-ring terminals 2 cable(s) 150 mm² Power circuit: bolted connection
Момент затяжки	Control circuit: 1.2 N.m Power circuit: 35 N.m
Пределы напряжения цепи управления	Operational: 0.85…1.1 Uc 40…400 Hz (at 55 °C) Drop-out: 0.3…0.5 Uc 40…400 Hz (at 55 °C)
Потребляемая мощность при срабатывании	1075 VA 40…400 Hz cos phi 0.9 (at 20 °C)
Потребляемая мощность при удержании, В·А	15 VA 40…400 Hz cos phi 0.9 (at 20 °C)
Теплоотдача	14 W
Время работы	40…65 ms closing 100…170 ms opening
Механическая износостойкость	10 млн. циклов
Максимальная частота коммутации	2400 cyc/h 55 °C
Код совместимости	LC1F

Условия эксплуатации

Степень защиты IP	IP20 front face with shrouds conforming to IEC 60529 IP20 front face with shrouds conforming to VDE 0106
Защитное исполнение	TH
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
Допустимая температура воздуха вокруг устройства	-40…70 °C
Высота	206 мм
Ширина	213 мм
Глубина	219 мм
Вес нетто	8 кг

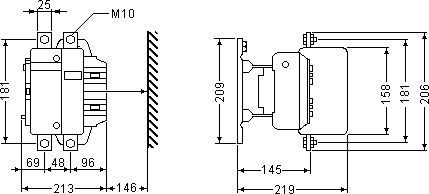

Установочные размеры
