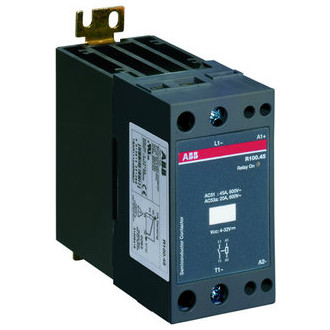

Полупроводниковый контактор R100.45 45А (АС51)

Артикул:
004.012.004

Производитель: ABB

Штрихкод: 4013614351266

Однофазные полупроводниковые контакторы R100.45 1SAR111045R8607 предназначены для бесконтактного регулирования омических и индуктивных AC нагрузок с высокой частотой коммутаций. В контакторах имеется встроенный радиатор готовый к использованию.
Серия R100.xx отличается компактным дизайном. Корпус обеспечивает защиту от поражений электрическим током благодаря глубоко утопленным контактам.
Крепление контакторов возможно как на 35мм DIN рейке, так и винтами М4 на панели. На лицевой части контактора расположен светодиодный индикатор состояния. Метод коммутации - контроль перехода через ноль. В качестве переключающего элемента используется тиристор с номинальным током 45А и рабочим напряжением 42-660В АС.

Товар больше не поставляется

Технические характеристики

Наименование	R100.45
Номер по каталогу ABB	1SAR111045R8607
Выходная цепь
Переключающий элемент	Тиристор
Номинальное рабочее напряжение U_e	42-660В АС
Пиковое обратное напряжение U_peak	1200В
Номинальный рабочий ток при T_a=25°C	АС-51 45A АС-53а 20A
Рабочая частота	45-65Гц
Максимальный ток утечки в закрытом состоянии (при U_max и T=25°C)	< 3мА
Минимальный ток нагрузки	150мА
Максимальный импульсный ток I_TSM (t=10мс)	1150А
Максимальный ток перегрузки (t=1с)	< 125А
Максимальная интегральная нагрузка ∫ i²dt (t=10мс)	6600А²с
Напряжение проводимости (при I_max и T=25°C)	1,6В
Градиент максимального тока di/dt	≥ 150А/мкс
Градиент допустимого коммутируемого напряжения du/dt	500В/мкс
Градиент допустимого статического напряжения du/dt	500В/мкс
Входная цепь
Номинальное напряжение цепи управления	4-32В DC
Напряжение замыкания	4,25В DC
Напряжение обратной полярности	32В DC
Напряжение размыкания	1В DC
Входной ток (при U_max)	15мА
Максимальное время включения	1 период
Максимальное время отключения	1 период
Общие данные
Коэффициент мощности (cos φ)	≥ 0,5 (при 600В АС)
Рабочая температура	-30…+80°C
Температура граничного слоя	125°C
Температура хранения	-40…+100°C
Испытательное напряжение	4000В
Электрическая прочность	4000В
Размер провода	входные контакты max 2×2.5 мм²/1×4 мм² выходные контакты 2×2,5 мм²/1×4 мм² или 1×25 мм²

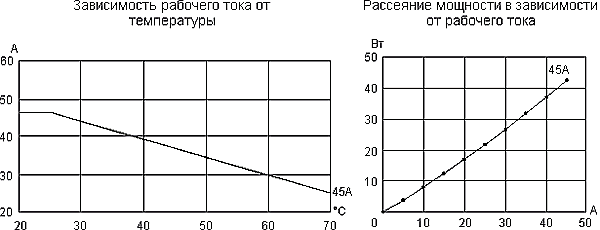

Кривые предельных нагрузок

Размеры контактора R100.45

Основные размеры полупроводниковых контакторов ABB R100.45
