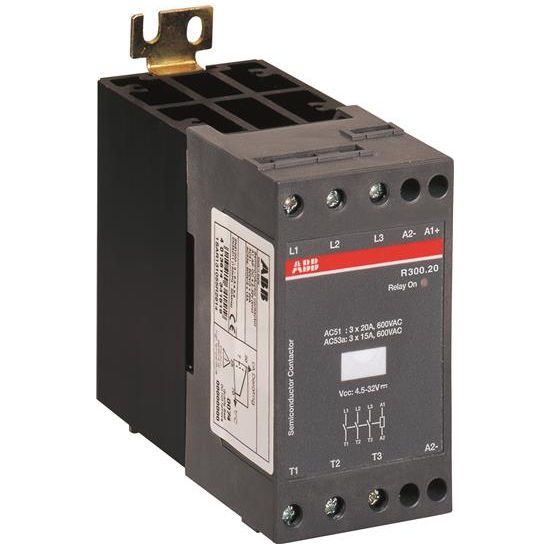

Полупроводниковый контактор R300.20 3x20А (АС51)

Артикул:
004.012.010

Производитель: ABB

Штрихкод: 4013614369193

Трехфазные полупроводниковые контакторы R300.20 1SAR131020R8207 предназначены для бесконтактного регулирования омических и индуктивных AC нагрузок с высокой частотой коммутаций. В контакторах имеется встроенный радиатор.
Серия R300.xx отличается компактным дизайном. Корпус обеспечивает защиту от поражений электрическим током благодаря глубоко утопленным контактам.
Крепление контакторов возможно как на 35мм DIN рейке, так и винтами М4 на панели. Имеется светодиодная индикация состояния. Метод коммутации - контроль перехода через ноль. В качестве переключающего элемента используется тиристор с номинальным током 20А и рабочим напряжением 40-660В АС.

Товар больше не поставляется

Технические характеристики

Наименование	R300.20
Номер по каталогу ABB	1SAR131020R8207
Выходная цепь
Переключающий элемент	Тиристор
Номинальное рабочее напряжение U_e	40-660В АС
Пиковое обратное напряжение U_peak	1200В
Номинальный рабочий ток при T_a=25°C	АС-51 - 3×20А АС-53а - 3×15А
Рабочая частота	45-65Гц
Максимальный ток утечки в закрытом состоянии	< 3мА
Минимальный ток нагрузки	150мА
Максимальный импульсный ток (при T=25°C и t=10мс)	600А
Максимальный ток перегрузки (t=1с)	< 125А
Максимальная интегральная нагрузка ∫ i²dt (t=10мс)	1800А²с
Напряжение проводимости	1,6В
Градиент максимального тока di/dt	≥ 100А/мкс
Градиент допустимого коммутируемого напряжения du/dt	500В/мкс
Градиент допустимого статического напряжения du/dt	500В/мкс
Входная цепь
Номинальное напряжение цепи управления	5-32В DC
Напряжение замыкания	4,7В DC
Напряжение обратной полярности	-32В DC
Напряжение размыкания	1,2В DC
Максимальный входной ток	24мА
Максимальное время включения	< 1 период
Максимальное время отключения	< 1 период
Общие данные
Коэффициент мощности (cos φ)	≥ 0,5 (при 600В АС)
Рабочая температура	-30…+70°C
Температура хранения	-40…+80°C
Напряжение изоляции	вход-выход ≥ 4000В АС выход-корпус ≥ 4000В АС
Размер провода	жесткий провод - 0,5-4 мм² (20-12 AWG) гибкий провод с наконечником - 0,5-2×2,5 мм² (20-2×12 AWG)

Кривые предельных нагрузок

Зависимость тока от температуры окружающей среды

Размеры контактора R300.20

Основные размеры трехфазного контактора R300.20
