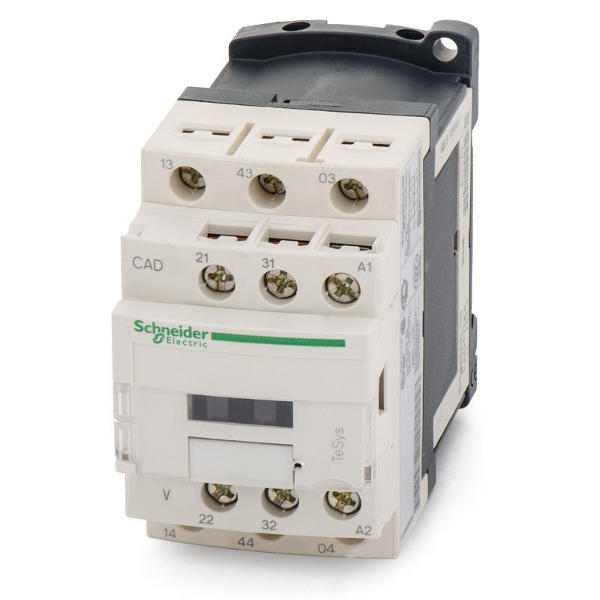

| Категория применения | AC-15
AC-14
DC-13 |
| Конфигурация главных контактов | 3 Н.О. + 2 Н.З. |
| [Ue] номинальное рабочее напряжение | ≤ 690 V Переменный ток 25…400 Hz |
| Тип цепи управления | Переменный ток в 50/60 Гц |
| напряжение цепи управления | 110 В Переменный ток 50/60 Гц |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с ГОСТ IEC 60947 |
| [Ith] условный тепловой ток на открытом воздухе | 10 А в < 60 °C |
| Номинальная включающая способность Irms | 140 А Переменный ток в соответствии с IEC 60947-5-1
250 А постоянный ток в соответствии с IEC 60947-5-1 |
| [Icw] номинальный кратковременно допустимый ток | 100 А - 1 с
120 А - 500 мс
140 А - 100 мс |
| Соответствующий номинал предохранителя | 10 А gG в соответствии с IEC 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В UL сертифицированный
600 В CSA сертифицированный
690 В в соответствии с IEC 60947-5-1 |
| Монтажная опора | Рейка
Монтаж на панель |
| Соединения – клеммы | Винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника |
| Момент затяжки | 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
1,2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
| пределы напряжения цепи управления | 0,3…0,6 Uc -40…70 °C отпускание Переменный ток 50/60 Гц
0,8…1,1 Uc -40…60 °C находится в состоянии работы Переменный ток 50 Гц
0,85…1,1 Uc -40…60 °C находится в состоянии работы Переменный ток 60 Гц
1…1.1 Uc 60…70 °C находится в состоянии работы Переменный ток 50/60 Гц |
| Время работы | 12…22 мс включение катушки замыкание Н.О. контакта
4…12 мс отключение катушки и размыкание Н.О. контакта
4…19 мс отключение катушки и размыкание Н.О. контакта
6…17 мс отключение катушки и замыкание Н.З. контакта |
| Механическая износостойкость | 30 млн. циклов |
| Максимальная частота коммутации | 180 цикл/м |
| Потребляемая мощность при срабатывании | 70 В·А 50 Гц 20 °C) |
| Потребляемая мощность при удержании, В·А | 8 В·А 50 Гц 20 °C) |
| Минимальное коммутируемое напряжение | 17 В |
| Минимальный коммутируемый ток | 5 мА |
| Время без перекрытия | 1,5 мс при подаче напряжения между НЗ и НО контактом
1,5 мс при снятии напряжения между НЗ и НО контактом |
| Сопротивление изоляции | > 10 МОм |
| Механическая стойкость | Удары реле управления разомкнуто: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары реле управления замкнуто: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Вибрации реле управления разомкнуто: 2 g (ном.), 5…300 Гц в соответствии с IEC 60068-2-6
Вибрации реле управления замкнуто: 4 g (ном.), 5…300 Гц в соответствии с IEC 60068-2-6 |
| Высота | 77 мм |
| Ширина | 45 мм |
| Глубина | 84 мм |
| Вес нетто | 0,58 кг |
