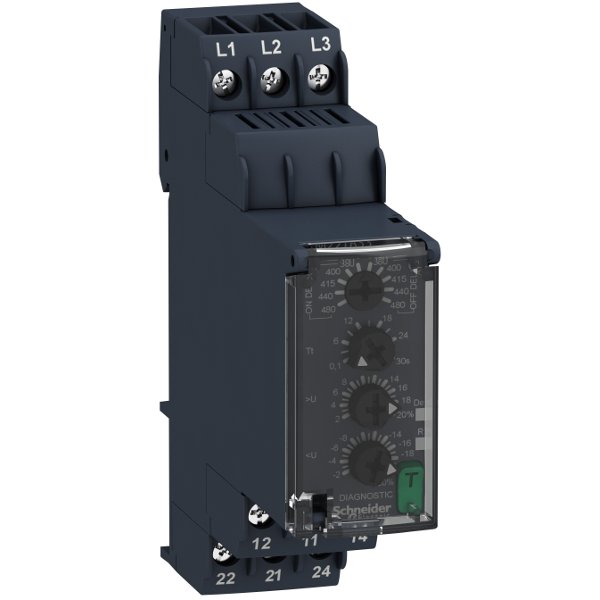

Реле контроля чередования обрыва фаз, понижения и повышения направления RM22TR33

Артикул:
021.001.015

Производитель: Schneider Electric

Штрихкод: 3606480792199

Реле RM22TR33 контролирует чередование фаз и обрыв фаз, повышенное и пониженное напряжение в режиме окна.
Два перекидных контакта на 8А. Задержка на срабатывание регулируется 0.1-30 сек.

В настоящий момент приостановлены поставки в РФ

Основные характеристики

серия продукта	Zelio Control
тип устройства или его аксессуаров	Модульные реле измерения и управления
тип реле	Реле управления
число фаз сети	3 фазы
наименование реле	RM22TR
параметры, контролируемые реле	Обнаружение повышенного и пониженного напряжения Обнаружение обрыва фазы Порядок чередования фаз
тип задержки	Настраиваемый 0.1…30 с, ± 10 % значения полной шкалы при пересечении порога Tt
коммутационная способность, В·А	2000 В·А
диапазон измерения	380…480 В напряжение переменный ток

Дополнительные характеристики

время сброса	⩽1500 мс при максимальном напряжении
макс. коммутируемое напряжение	250 В пер. ток
минимальный коммутируемый ток	10 мА в 5 В пост. ток
макс. коммутируемый ток	8 А переменный ток
[Us] номинальное напряжение сети	380…480 test3 пер. ток
пределы напряжения питания	304…576 test3 пер. ток
эксплуатационные ограничения	- 20 % + 20 % Un
потребляемая мощность, ВА	15 В·А при 480 test3 переменный ток 60 Hz
порог обнаружения напряжения	< 100 V переменный ток
частота сети питания	50…60 Hz ± 10 %
выходные контакты	2 переключающ.
номинальный выходной ток	8 А
погрешность установки порога переключения	± 10 % полной шкалы
отклонение порога переключения	⩽ 0.05 % градусов Цельсия в зависимости от допустимой температуры окружающего воздуха ⩽ 1 % с диапазоном напряжения питания
погрешность задержки срабатывания	10 точка
отклонение задержки	⩽ 0.05 % градусов Цельсия в зависимости от допустимой температуры окружающего воздуха ⩽ % с диапазоном напряжения питания
гистерезис	2 % фиксированный выбираемый
задержка пуска после включения питания	⩽ 650 мс
цикл измерения	150 ms цикл измерения, согласно истинному действ. значению
предел настройки напряжения	2…20 % выбранного Un
диапазон напряжения	380…480 В фаза - фаза
повторяемость позиционирования	± 0,5 % вход и цепь измерения ± 3 % задержка
погрешность измерения	< 0,05 %/°C с изменением температуры < 1 % по всему диапазону с изменением напряжения
время выполнения команды выключателем	⩽ 300 мс
категория перенапряжения	III в соответствии с UL 508 III в соответствии с IEC 60664-1
сопротивление изоляции	> 100 MOhm при 500 V постоянный ток в соответствии с IEC 60255-27
положение монтажа	Любое положение
присоединения	Винтовые зажимы 2 x 0.5…2 x 2.5 мм² - AWG 20…AWG 14, жесткий кабель кабель без наконечника Винтовые зажимы 2 x 0,2…2 x 1,5 мм² - AWG 24…AWG 16, гибкий кабель с кабельным наконечником Винтовые зажимы 1 x 0,5…1 x 3,3 мм² - AWG 20…AWG 12, жесткий кабель кабель без наконечника Винтовые зажимы 1 x 0,2…1 x 2,5 мм² - AWG 24…AWG 14, гибкий кабель с кабельным наконечником
момент затяжки	0.6…1 Н-м в соответствии с IEC 60947-1
материал корпуса	Самозатухающий пластик
светодиодный индикатор состояния	Светодиод желтый для реле ON Светодиод зеленый для питание включено
монтажная опора	DIN рейка 35 мм в соответствии с EN/IEC 60715
электрическая износостойкость	100000 циклы
механическая износостойкость	10000000 циклы
категория применения	AC-1 в соответствии с IEC 60947-4-1 DC-1 в соответствии с IEC 60947-4-1 AC-15 в соответствии с IEC 60947-5-1 DC-13 в соответствии с IEC 60947-5-1
данные о безопасности и надежности	MTTFd = 388.1 лет B10d = 350000
материал контактов	Не содержит кадмий
ширина	22.5 мм
масса продукта	0.09 кг

Условия эксплуатации

стойкость к кратковременным исчезновениям напряжения питания	⩽ 10 мс
электромагнитная совместимость	Наведенные и излучаемые помехи класс B в соответствии с CISPR 22 Стойкость в жилых домах, коммерческих зданиях и небольших промышленных предприятиях в соответствии с EN/IEC 61000-6-1 Электростатический разряд 6 кВ уровень 3 разряд при контакте в соответствии с IEC 61000-4-2 Электростатический разряд 8 кВ уровень 3 выброс воздуха в соответствии с IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам 10 V/m уровень 3 в соответствии с IEC 61000-4-3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам 4 кВ уровень 4 прямой в соответствии с IEC 61000-4-4 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам 2 kV уровень 4 емкостная связь в соответствии с IEC 61000-4-4 Испытание невосприимчивости к импульсным помехам 4 кВ уровень 4 общий режим в соответствии с IEC 61000-4-5 Испытание невосприимчивости к импульсным помехам 2 kV уровень 4 дифференциальн. режим в соответствии с IEC 61000-4-5 Наведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11 Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 Стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3 Стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
стандарты	EN/МЭК 60255-1
сертификация продукта	CCC CE CSA GL UL RCM EAC China RoHS
температура окружающей среды при хранении	-40…70 °C
рабочая температура окружающей среды	-20…50 °C в 60 Hz -20…60 °C в 50 Гц пер./пост. тока
относительная влажность	93…97 % в 25…55 °C в соответствии с IEC 60068-2-30
виброустойчивость	0,075 мм (f = 10…58.1 Гц) (not in operation) в соответствии с IEC 60068-2-6 1 gn (f = 10…58.1 Гц) (not in operation) в соответствии с IEC 60068-2-6 0.035 mm (f = 58.1…150 Гц) (в рабочем режиме) в соответствии с IEC 60068-2-6 0,5 gn (f = 58.1…150 Гц) (в рабочем режиме) в соответствии с IEC 60068-2-6
ударопрочность	15 gn для 11 мс (not in operation) в соответствии с IEC 60068-2-27 5 gn для 11 мс (в рабочем режиме) в соответствии с IEC 60068-2-27
степень защиты IP	IP20 в зажимы в соответствии с IEC 60529 IP40 в корпус в соответствии с IEC 60529 IP50 в передняя панель в соответствии с IEC 60529
степень загрязнения	3 в соответствии с IEC 60664-1 3 в соответствии с UL 508
напряжение испытания изоляции	2.5 test1 для 1 мин. переменный ток 50 Гц в соответствии с IEC 60255-27
