Реле напряжения РН-163 «Volt Control» 63А

Технические характеристики

Номинальное переменное однофазное напряжение питания сети, В	220/230
Частота сети, Гц	47 –65
Макс. коммутируемый ток , А	63
Наличие термозащиты	нет
Индикация	светодиоды, индикатор
Диапазон регулирования по Umin, В	160–210
Диапазон регулирования по Umах, В	230–280
Диапазон регулирования по АПВ, с	5–900
Степень защиты лицевой панели	IP40
Степень защиты клемм	IP10
Класс защиты от поражения электрическим током	II
Климатическое исполнение	УХЛ 3.1
Допустимая степень загрязнения	II
Категория перенапряжения	II
Номинальное напряжение изоляции, В	450
Номинальное импульсное выдерживаемое напряжение, кВ	2,5
Сечение проводов для подключения к клеммам входных контактов, мм2	0,5–16,0
Фиксированное время срабатывания по Umах, с	1
Фиксированная задержка отключения по Umin, с	7
Момент затяжки винтов клеммника, Н*м	2±0,2
Момент затяжки винтов клеммника, Н*м	2±0,2
Гармонический состав (несинусоидальность) напряжения питания	ГОСТ 32144-2013
Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса  более 1,5 мс , с, не более	0,02
Фиксированное время срабатывания при снижении напряжения более 60В от уставки Umin или при снижении напряжения ниже 145В, с	0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки Umах или при повышении напряжения выше 285В, с	0,12
Время подготовки к работе после подачи питания, с	0,3–0,4
Точность определения порога срабатывания по напряжению, В, не хуже	до 3
Гистерезис возврата по напряжению, В	4–5
Ток потребления от сети,мА, не более	10
Коммутационный ресурс входных контактов: - электрическийресурс, раз, не менее - механическийресурс, раз, не менее	10 тыс. 500 тыс.
Материал корпуса	самозатухающий пластик
Установка (монтаж) изделия	стандартная DIN-рейка 35 мм

Габаритные и установочные размеры

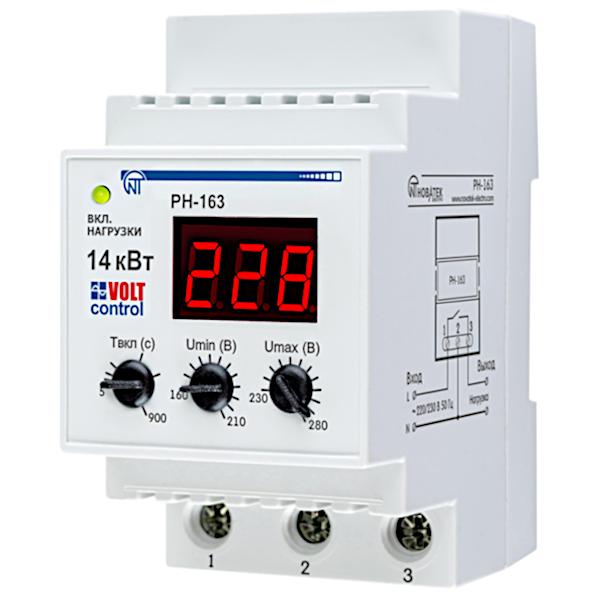

1–индикатор включения нагрузки (ВКЛ.НАГРУЗКИ);
2–трехразрядный индикатор;
3–регулятор установки времени АПВ (Твкл(с));
4–регулятор установки порога срабатывания изделия по минимальному напряжению (Umin(В));
5–регулятор установки порога срабатывания изделия по максимальному напряжению(Umax(В));
6–контакты подключения напряжения питания;
7–контакты подключения нагрузки.


Схема подключения реле РН-163
