Термостат T24A050BBF2-15

  • Артикул:
    010.010.009
  • Copy

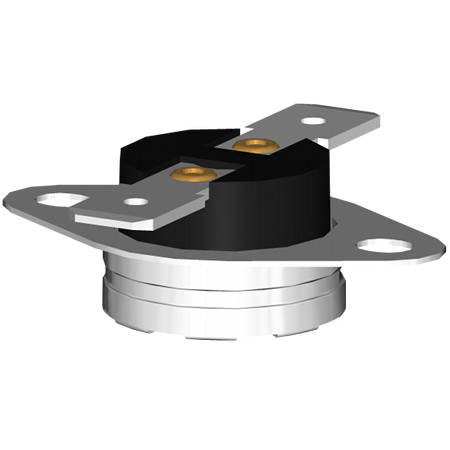

Термостат T24A050BBF2-15
Самовосстанавливающийся биметаллический термостат (термовыключатель) серии T24A050BBF2-15 - электромеханическое изделие, предназначенное для размыкания силовой электрической цепи при достижении температуры в 50°С. Термостат не имеет собственного энергопотребления.
Может использоваться для замены термостатов KSD-301-50
Область применения - защита электрооборудования от перегрева.
Принцип работы термостата основан на принципе деформации биметаллического диска (би-металл). Биметаллический диск связан с контактом через пластмассовый рычаг. При достижении температуры срабатывания би-металл изгибается и воздействует на рычаг размыкающий электрическую цепь. При охлаждении термостата би-металл принимает первоначальную форму - контакты замыкаются.

Технические параметры

МодельT24A050BBF2-15
Номинальный ток16A/250VAC
Исполнение контактаNC
Температура срабатывания50°C
Срабатывание±5°C (класс B)
Возврат в исходное состояние±8°C (класс B)
Дифференциал15°C
Коммутационная износостойкость105 переключений (15A/125VAC 10A/250VAC)
104 переключений(16A/250V)
Cтандартное исполнение - класс "B".
Изготовление термостатов с классом "А" возможно для термостатов с температурой срабатывания ≤105°С.
Для всех термостатов выше 106°C класс изготовления - "B".

Размеры

тепловое реле (термостат) T24

Маркировка и коды заказа

T24    A    170    B    U    T    2  −  15
Дифференциал
Размеры контактов
Форма контактов
Форма крепежной скобы
Допуск
 A - ±3°C (на срабатывание);±4°C (на отпускание)
 B - ±5°C (на срабатывание);±8°C (на отпускание)
Температура срабатывания
Функция
 A - контакт размыкается, когда температура достигает точки срабатывания (NC контакт)
 B - контакт замыкается, когда температура достигает точки срабатывания (NO контакт)
 M - ручной сброс
Серия
