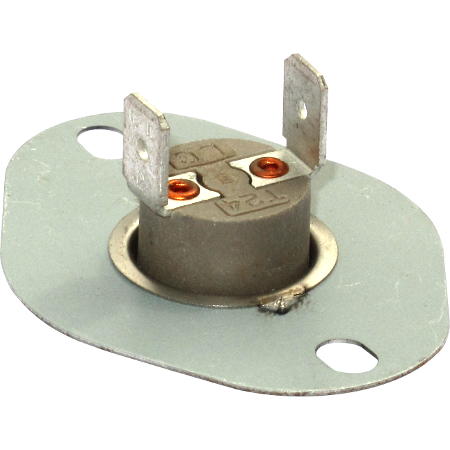

Термостат T24A160BER2-15

Артикул:
010.010.223

Биметаллический термостат T24A160BER2-15 − электромеханическое изделие, предназначенное для размыкания силовой электрической цепи при достижении температуры 160°С. При охлаждении термостата до 145°C контакт возвращается в исходное состояние. Термостат не имеет собственного энергопотребления.
Область применения термостата - защита электрооборудования от перегрева.

Товар больше не поставляется

Технические параметры

Конфигурация контактов	SPST-NC (1 нормально закрытый контакт)
Номинальный ток	16А
Номинальное напряжение	250В АС, 50/60Гц
Температура срабатывания	160 ± 5°C
Температура возврата в исходное состояние	145 ± 8°C
Электрическая прочность	2000В АС 50Гц в течение 1 сек.
Макс. рабочая температура	160°C
Крепление	неподвижный фланец

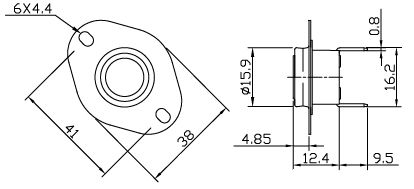

Размеры

Маркировка и коды заказа

T24				A				160				B				E				R				2			−	15

																																Дифференциал


																																Размеры контактов


																																Форма контактов


																																Форма крепежной скобы


																																Допуск


																																A - ±3°C (на срабатывание); ±4°C (на отпускание) B - ±5°C (на срабатывание); ±8°C (на отпускание)
																																Температура срабатывания


																																Функция


																																A - контакт размыкается, когда температура достигает точки срабатывания (NC контакт)
																																B - контакт замыкается, когда температура достигает точки срабатывания (NO контакт)
																																M - ручной сброс
																																Серия

Биметаллические термостаты серии T24
