Вентилятор тангенциальный JSD-03029A12Z-3B

Артикул:
011.007.007

Производитель: JYS

Вентиляторы поперечного потока JSD-03029A12Z-3B, создают широкий равномерный направленный воздушный поток посредством тангенциального вентиляторного колеса. Применяются в качестве вентиляторного узла воздушных завес, сплит-систем кондиционеров, для вентиляции и охлаждения требуемых объектов, в т.ч. микросхем, установленных в оборудовании.
По заказу потребителя возможна модификация вентилятора.

Товар больше не поставляется

Технические параметры

Напряжение питания	12 В пост. тока
Номинальная входная мощность	3 Вт
Номинальный ток	0,22 А
Скорость	2600 об/мин
Стат. давление	1.5 mmAq
Макс. воздушный поток	1.3 м³/мин
Шум	≤ 36 dBA
Длина рабочего колеса, размер А	300 мм
Крепёжное расстояние, размер B	334 мм
Габаритная длина, размер C	347 мм

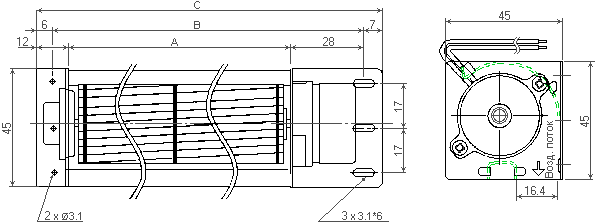

Размеры

Характеристические кривые

параметры вентилятора поперечного потока JSD-03015

J				S				D			−	030				09				A				12							−	3B

																																				Тип подшипника


																																				S - подшипник скольжения, 3 шт. 3B - шариковый подшипник, 3шт.
																																				Скорость вращения


																																				не указана - типовое исполнение H - высокая M - средняя L - низкая Q - бесшумное исполнение
																																				Напряжение питания


																																				12 - 120В АС; 12В DC 22 - 220В AC 23 - 230В AC 24 - 24В DC
																																				Расположение электродвигателя


																																				А - правое B - левое
																																				Длина вентиляторного колеса, см


																																				Диаметр вентиляторного колеса, мм


																																				Тип электродвигателя


																																				не указан - с расщепленными полюсами, АС С - двигатель переменного тока D - бесколлекторный двигатель постоянного тока
																																				Тип корпуса вентилятора


																																				Тангенциальный вентилятор

Технические параметры JSD моделей вентиляторов

Модель	Размер, мм			Напряжение, В	Ток, А	Скорость, об/мин	Стат. давление, мм вод. ст.	Макс. воздушный поток, м³/мин	Шум, дБ	Вес, г
Модель	A	B	C	Напряжение, В	Ток, А	Скорость, об/мин	Стат. давление, мм вод. ст.	Макс. воздушный поток, м³/мин	Шум, дБ	Вес, г
JSD-03009A12	98	132	145	12	0.15	3200	1.9	0.6	35	160
JSD-03009A2	98	132	145	24	0.15	3200	1.9	0.6	38	160
JSD-03015A12	160	194	207	12	0.18	3100	1.7	0.8	35	190
JSD-03015A24	160	194	207	24	0.16	3100	1.7	0.8	37	190
JSD-03019A12	198	232	245	12	0.2	2900	1.6	1.0	35	210
JSD-03019A24	198	232	245	24	0.16	2900	1.6	1.0	38	210
JSD-03029A12	300	334	347	12	0.22	2600	1.5	1.3	36	290
JSD-03029A24	300	334	347	24	0.20	2600	1.5	1.3	39	290
