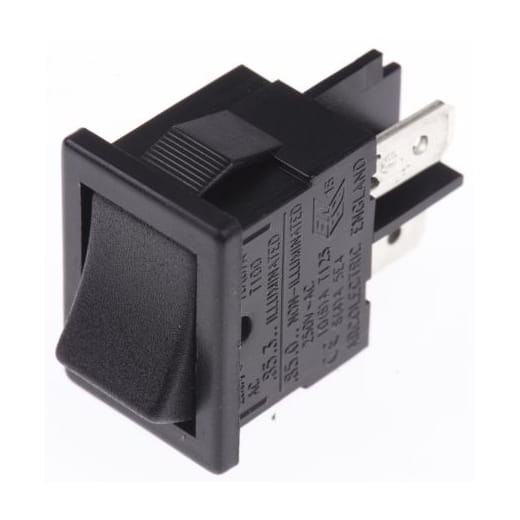

Миниатюрный выключатель H8550VBAAA

Артикул:
003.103.020

Производитель: Arcolectric

Миниатюрный переключатель H8550VBAAA серии 8500 соответствует классу защиты IP40 (при установке защитного колпачка IP65). Токоведущие части переключателя выполнены из медного сплава, контакты - сплав серебра. Корпус и клавиша выполнены из материала Nylon 6.6 UL94V2 T125.
Возможно изготовление под заказ партии переключателей с другим цветом корпуса и/или клавиши.

Товар больше не поставляется

Таблица модификаций переключателя

Выводы

Функциональность

Клавиша

4.8x0.8

2.8x0.8

2.8x0.8,
загнутый вывод K, только для 8500

под пайку

8500

ON-OFF
однополюсный

H - слот для внешних клавиш

R - поворотный переключатель

D - "лопатка"

V- плавный изгиб (без подсветки)

V- плавный изгиб (с подсветкой)

X- плавный изгиб (двухцветная без подсветки)

A - индикатор

8503

ON-OFF
однополюсный
с индикатором

8550

ON-OFF
двуполюсный

8553

ON-OFF
двуполюсный
с индикатором

8580
только с выводами H

индикатор

Корпус

Опции

Размеры

B
стандартный корпус с перегородкой между выводами

Вырез в панели	Фланец

BC
корпус без перегородки между выводами

Вырез в панели	Фланец

Размеры для фиксации

Толщина панели	X
0.75-1.25	19.1/19.2
1.25-2.00	19.3/19.4
2.00-3.00	19.7/19.8

Поверхность - матированная;
Цвет - при заказе на изготовление партии переключателей можно запросить любой цвет;
Надпись на клавише - выберете из представленных ниже или закажите свою;
Напряжение питания электролампы - возможно указать при заказе партии переключателей;
Брызгозащитный колпачок
установка колпачка увеличивает класс защиты клавиши до IP65.

Устанавливается на V, X, A клавиши. Установка колпачка уменьшает максимальную толщину панели (на которой монтируется выключатель) до 2.2мм.

Размеры корпуса типа"B" с перегородкой между выводами типов H, T или K:

Размеры корпуса типа "BC" без перегородки:

Технические параметры

Испытание по методу ENEC15
номинальный ток, непрозрачные клавиши	10(6)А 250VAC T125
номинальный ток, непрозрачные клавиши, электроресурс 50000 переключений	6(4)A 250VAC T125
номинальный ток, прозрачные клавиши	10(6)А 250VAC T100
Испытание по методу для канадского (CSA)сертификата и UL сертификата
номинальный ток, непрозрачные клавиши	15А(1/2hp) 250VAC T105
номинальный ток, прозрачные клавиши	14A (1/2hp) 250VAC T105
Максимальный пусковой ток в соответствии с EN61058-1	85A
Электрический ресурс	>10000 срабатываний
Сопротивление изоляции	>20MOm
Диэлектрическая прочность:
между разомкнутым контактом	> 1000B
между полюсами	> 3000B
между токоведущими частями и металлом (при монтаже на металлической панели)	> 4000B
Угловое перемещение клавиши до срабатывания переключателя	26°±4

Примеры надписей на клавишах

			Возможен заказ партии переключателей с вашим вариантом надписи
CL076		CL080
