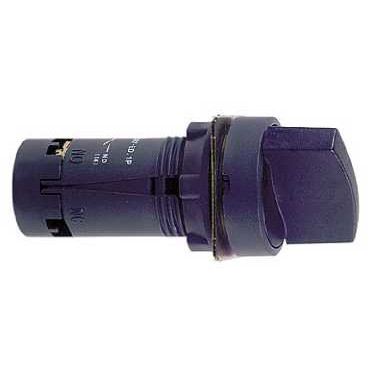

Переключатель XB7ED25P

Артикул:
003.106.001

Производитель: Schneider Electric

Переключатель XB7ED25P с поворотной рукояткой имеет 2 фиксированных положения с шагом переключения 90°.
Конфигурация контактов 1НО + 1НЗ.
Номинальный рабочий ток 0,3А при 240В 50Гц (AC-14).
Монтажный диаметр 22 мм.
Степень защиты IP54 (лицевая панель).
Переключатель XB7ED25P снят с производства и заменен на XB7ND25.

В настоящий момент приостановлены поставки в РФ

Технические характеристики

Основные характеристики
Семейство продуктов	Harmony XB7
Монтажный диаметр	22 мм
Форма головки	круглая
Тип рукоятки	поворотная с фиксацией
Цвет	черный
Характеристики переключения	2 положения 90°
Конфигурация контактов	1НО + 1НЗ
Дополнительные характеристики
Габаритные размеры (ВхШхГ)	29 х 29 х 67 мм
Масса продукта	0.025 кг
Монтаж переключателя	крепежное отверстие Ø22,5 мм
Крепление	гайка (рекомендуемый крутящий момент 2,2 Н·м)
Описание контактов	НО: 13-14 НЗ: 21-22
Расстояние между отверстиями	пластиковая панель толщиной 2…6мм: ≥ 30x40 мм металлическая панель толщиной 1…6мм: ≥ 30x40 мм
Винтовой зажим	1х0,22…2х2,5 мм²кабель без наконечника 2x1,5 мм²кабель с наконечником
Работа контактов	медленное размыкание
Номинальный рабочий ток	DC-13: 0,1А/250В, 0,22А/125В AC-14: 0,3А/240В, 0,6А/120В
Механическая износостойкость	300 000 циклов
Рабочая температура	-25°C…+70°C
Температура хранения	-40°C…+70°C
Степень защиты лицевой панели	IP54
Степень защиты задней панели	IP20

Переключатель двухпозиционный XB7ED25P
