Что такое EVLK соединение у контактора и каковы его преимущества?
TeSys Everlink (EVLK) — это новая усовершенствованная технология присоединения проводников от компании Schneider Electric, которая решает задачу объединения 2 или 3 устройств для создания пускателей с номиналом до 65А.
Контакторы с EVLK-исполнением (все одинакового размера) доступны в 3 номиналах:
- 40 А, серийный номер LC1D40Axx;
- 50 А, серийный номер LC1D50Axx;
65 А, серийный номер LC1D65Axx;
Тепловые реле перегрузки
Тепловые реле перегрузки LRD3xx, которые могут быть установлены непосредственно на любой из этих 3 контакторов, имеют значительно более низкие показатели номинального тока, что расширяет возможности их использования совместнос контакторами.
Тепловые реле доступны в следующих диапазонах:
- 9-13 А;
- 12-18 А;
- 16-25 А;
- 23-32 А;
- 25-40 А совместно с LC1D40Axx
- 37-50 А совместно с LC1D50Axx
- 48-65 А совместно с LC1D65Axx
Их нельзя устанавливать непосредственно под контакторами LC1D09-LC1D38. Необходимо использовать дополнительный клеммный блок LA7D3064, для того чтобы осуществить монтаж на 35 мм DIN-рейку. Сочетаниеавтоматических выключателей GV3Pхх и GV3Lхх с контакторами LC1Dххххх и тепловыми реле LRD3хх - это наиболее быстрое, компактное и безопасное решение.
Классификация GV3P выключателей (с электромагнитным и тепловым расцепителями):
- 9-13 А, номер GV3P13;
- 12-18 А, номер GV3P18;
- 17-25 А номер GV3P25;
- 23-32 А, номер GV3P32;
- 30-40 А, номер GV3P40;
- 37-50 А, номер GV3P50;
- 48-65 А, номер GV3P65.
Номиналы GV3L выключателей (с электромагнитным расцепителем):
- 25 А, номер GV3L25;
- 32 А, номер GV3L32;
- 40 А, номер GV3L40;
- 50 А, номер GV3L50;
- 65 А, номер GV3L60.
Преимущества EVERLINK контакторов

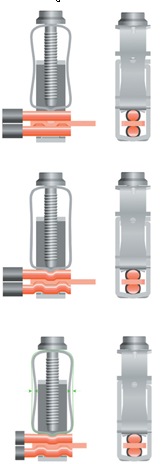

Система крепления Everlink обеспечивает надежную фиксацию проводов без произвольных смещений, а также снижение потерь тепла в точках соединения.
- Сокращение времени сборки;
- Гарантированное качество проводки;
- Продолжительность работы пускателей: отсутствие необходимости в периодической подтяжке винтовых клемм;
- Компактность размеров при установке в настенные и напольные шкафы.

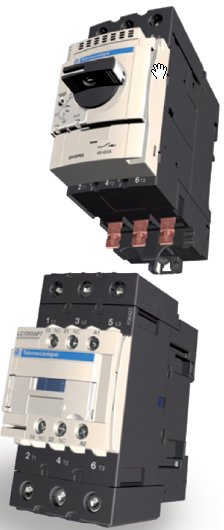

Съемный клеммный блок позволяет монтировать автоматические выключатели и контакторы вертикально непосредственно друг над другом, без использования каких-либо дополнительных аксессуаров, или горизонтально в ряд при помощиS-образной шины, в результате чего монтаж занимает меньше 1 минуты.
