Диаметральные вентиляторные колеса предназначены для установки в диаметральные (тангенциальные) вентиляторы. Представляют собой длинный барабан с загнутыми вперед лопатками. Вентиляторы на базе этих колес создают широкий, плоский и равномерный поток воздуха.
Область применения: тепловые завесы, устройства кондиционирования воздуха, канцелярская оргтехника, фотокопировальные устройства, конвенция в духовках и печах, тестовые стенды, сушилки, лабораторные устройства, охлаждение электроники в компьютерных системах и т.д.
Характеристики
| Диаметр | 45 ÷ 200 мм |
| Длина | до 1200мм, в зависимости от диаметра колеса |
| Материал | предпочтительно алюминий |
| Основной температурный диапазон | -15…+50°С |
| Максимальная рабочая температура | зависит от диаметра колеса, длины и установленных подшипников |
График
 |
Характеристические кривые показывают рабочий диапазон изделия. При измерении использовались корпуса и диффузоры Пункер. Данные были получены с использованием стандартного испытательного стенда Пункера в соответствие с DIN 24163/ISO 5801 Punker GmbH & Co Kg. Мы сохраняем за собой право на технические усовершенствования. |
Маркировка и коды заказа
| Q | 110 | × | 780 | R |  |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Подшипники | ||||||||||||||||||||
| Направление вращения | ||||||||||||||||||||
| R - по часовой стрелке L - против часовой стрелки |
||||||||||||||||||||
| Длина колеса | ||||||||||||||||||||
| Диаметр колеса | ||||||||||||||||||||
| Серия тангенциальных колес | ||||||||||||||||||||

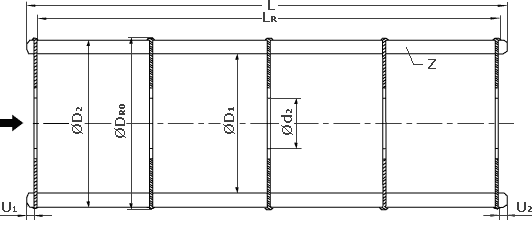

Стандартные колеса
| Размеры колеса | Тип отверстия |  |
|
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | ØD2 | LR, max | ØDR0 | ØD1 | u1/u2, min | z | Тип | d2 | |||||||
| 45 | 45 | 600 420 |
46 | 31 | 2.5 | 20 | 1 1.1 |
21 12 |
K02 K01 |
L1 L4 |
|||||
| 47 | 46.5 | 420 | 48 | 33 | 2.5 | 20 | 1.1 1 |
12 21 |
K01 K02 |
L4 L1 |
|||||
| 60 | 59 | 420 600 |
60.5 | 44 | 2.5 | 24 | 1.1 1 |
12 21 |
K01 K02 |
L4 L1 |
|||||
| 65 | 64.5 | 420 | 66.5 | 49 | 2.5 | 24 | 1.1 | 12 | K01 | L4 | |||||
| 70 | 69 | 600 | 70.5 | 54 | 2.5 | 36 | 1 | 21 | K02 | L1 | |||||
| 80 | 79 | 800 | 80.5 | 62 | 3 | 36 | 2 | 30 | K09 | L2 | |||||
| 87 | 87 | 800 | 87 | 69 | 3.5 | 36 | 2 | 30 | K09 | L2 | |||||
| 90 | 89 | 800 | 90.5 | 72 | 3 | 40 | 2 | 30 | K09 | L2 | |||||
| 100 | 98.5 | 1000 | 100 | 82 | 3 | 36 | 2 | 3 | K09 | L2 | |||||
| 110 | 110 | 1000 | 110.5 | 92 | 3 | 45 | 2 3 |
30 50(70) |
K09 K010 |
L2 L5K |
|||||
| 120 | 118 | 1000 | 119.5 | 92 | 5 | 36 | 2 3 |
30 50(70) |
K09 K010 |
L2 L5K |
|||||
| 125 | 123 | 1000 | 124.5 | 97 | 5 | 36 | 2 3 |
30 50(70) |
K09 K010 |
L2 L5K |
|||||
| 140 | 136.5 | 1000 | 138.5 | 112 | 5 | 36 | 3 | 50(70) | K010 | L5K | |||||
| 150 | 149 | 1000 | 151 | 122 | 5 | 38 | 3 | 50(70) 50(100) |
K010 K011* |
L5K * |
|||||
| 160 | 158 | 1200 | 160 | 132 | 5 | 36 | 3 | 50(70) 500(100) |
K010 K011* |
L5K * |
|||||
| 180 | 180 | 1200 | 181.5 | 144 | 5 | 36 | 3 | 50(100) | K011 * | * | |||||
| 200 | 200 | 1200 | 201 | 164 | 12 | 40 | 30 | 50(100) | K011* | * | |||||
