Подключение вентилятора управляемого напряжением 0...10В

Ниже описано как подключить вентилятор имеющий отдельный вход/провод для управления оборотами двигателя, который регулируется напряжением в диапазоне 0...10В.

Ниже показано подключение на примере вентилятора VD103-12D-G. Вентилятор имеет три провода:

• Красный - для подключения к плюсу блока питания;
• Черный - для подключения к минусу блока питания;
• Белый - регулировка скорости вентилятора.

Если с блока питания подать напряжение на мотор вентилятора, и не подключить белый провод, то мотор работать не будет. Для запуска вентилятора необходимо подать управляющее напряжение в диапазоне 1...10В на белый провод. Чем меньше напряжение подаваемое на белый провод, тем меньше скорость. Скорость мотора можно приблизительно рассчитать таким образом: шаг в 1 вольт, даёт шаг скорости в 200 об/мин. Например, при управляющем напряжении 10В максимальная скорость вентилятора 2400 об/мин, значит при напряжении 9 вольт, скорость будет 2400-200=2200 об/мин. Обратите внимание, что расчёт производится для вентилятора вне изделия, при статическом давлении 0 Па.

Реализовать управление можно за счёт делителя напряжения. Для этого берём любой переменный/подстроечный резистор с сопротивлением в диапазоне 15 кОм ... 100 кОм и подключаем как на схеме. Мощность резистора не принципиальна - ток регулировки на уровне нескольких микроампер. Вращая вал переменного резистора можно выставить необходимую скорость. На этапе регулировки можно поставить вольтметр между черным и белым проводом для контроля напряжения на белом проводе. Если измеренное напряжение выше 10 Вольт, вентилятор работать будет, но это ненормируемый режим работы. Управляющее напряжение должно быть в диапазоне 1...10 вольт. При напряжении менее 0,9 вольт вентилятор остановится.

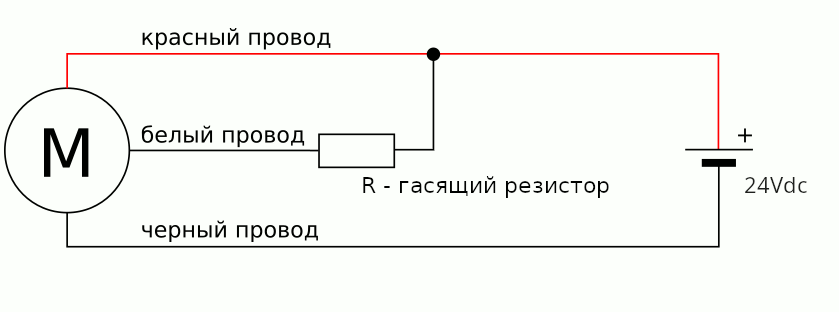

Если не требуется регулировка скорости вентилятора, то возможен запуск мотора по упрощённой схеме: измеряется сопротивление R_M между черным и белым проводами мотора (оно может быть разным на разных моделях вентиляторов). Далее расчитывается сопротивление гасящего резистора :

отсюда

Например, измеренное сопротивление 15кОм, хотим, чтобы на белый провод поступило напряжение 10В (максимальная скорость вентилятора). Тогда гасящее сопротивление сопротивление будет 3 кОм.

Аналогично для 24 вольтовых вентиляторов, только в формуле вместо 12 подставить 24. Обратите внимание, если у вас мотор и блок питания на 24 вольта, то подключение по первой схеме опасно - в одном из крайних положений регулятора возможно состояние, когда на белый провод поступит напряжение в 24 вольта, вместо максимально допустимого 10 вольт. В цепях на 24 вольта можно использовать готовый регулятор ПН1.

Если вентилятор используется в системах отопления помещений, например, напольные конвекторы, то можно использовать настенный термостат - TH-22. В термостате заложено 3 скорости управления вентилятором, либо ручное управление, либо автоматическое зависимое от температуры.
