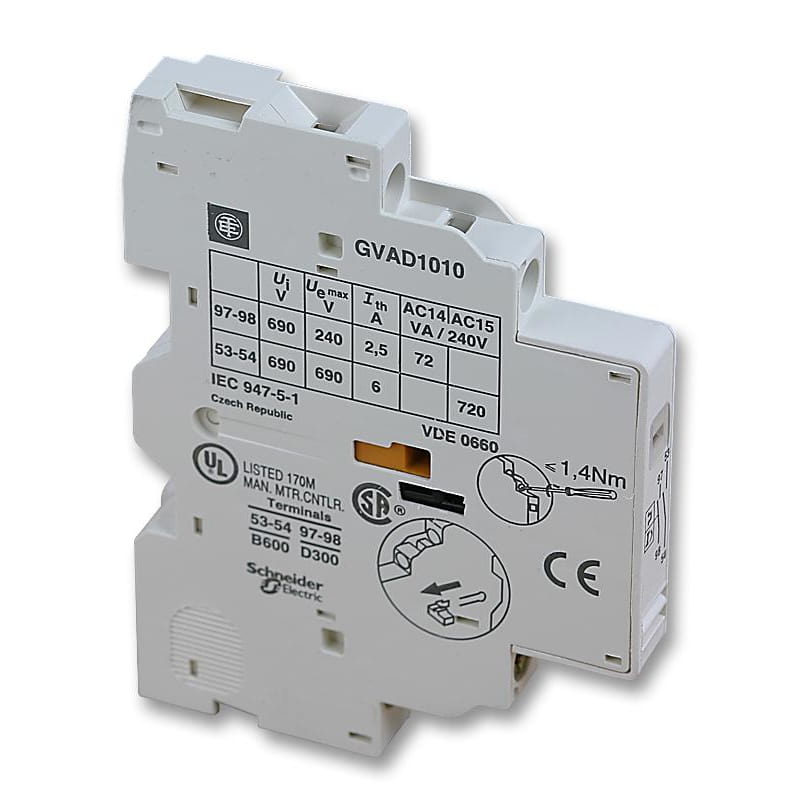

Контакт сигнального аварийного отключения GVAD1010 для серии TeSys GV2, GV3

Артикул: 003.002.092
  • photo 3
  • photo 4
GVAD1010 контакт сигнального аварийного отключения НО
Производитель: Schneider Electric
Штрихкод: 3389110343557
Применим с сериями GV2, GV3. Устанавливается на левой стороне автоматического выключателя. Номинальное рабочее напряжение: при переменном токе 48...690 В, при постоянном токе 24...240 В.
☎ Цена по запросу

Основные характеристики

семейство продуктовTeSys
краткое название устройстваGVAD
тип устройства или его аксессуаровБлок вспомогательных контактов
совместимость изделийGV2L
GV2LE
GV2ME
GV2P
GV2RT
GV3L
GV3P
место монтажаЛевая сторона
работа вспом. контактовАварийный сигнал 1 Н.О.
конфигурация главных контактов2 Н.О.
присоединенияВинтовой зажим 1 кабель 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Винтовой зажим 2 кабель 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Винтовой зажим 2 кабель 0.75...1.5 мм² - жесткость кабеля: гибкий - с кабельным наконечником
Винтовой зажим 1 кабель 0.75...1.5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Винтовой зажим 1 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель
Винтовой зажим 2 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель

Дополнительные характеристики

[Ui] номинальное напряжение изоляции690 test3 - соответствующий IEC 60947-1
300 test3 - соответствующий UL 508
300 test3 - соответствующий CSA C22.2 № 14
[Ue] номинальное рабочее напряжение48...690 В переменный ток
24...240 V постоянный ток
[Ith] условный тепловой ток на открытом воздухе2.5 А для аварийная сигнализация
6 А
типы реализуемых защитАвтом. выкл. GB2CB... номинальн. в соответсвии с рабочим током для Ue <= 415 В
Предохранитель gG <= 10 А
механическая износостойкость100000 циклы
минимальный коммутируемый ток5 мА
минимальное коммутируемое напряжение17 В
номинальная рабочая мощность, В·А300 В·А при 48 test3 AC-15 - электрическая устойчивость: 100000 циклы
400 В·А при 690 test3 AC-15 - электрическая устойчивость: 100000 циклы
500 В·А при 110...127 test3 AC-15 - электрическая устойчивость: 100000 циклы
500 В·А при 500 test3 AC-15 - электрическая устойчивость: 100000 циклы
650 В·А при 440 test3 AC-15 - электрическая устойчивость: 100000 циклы
720 В·А при 230...240 test3 AC-15 - электрическая устойчивость: 100000 циклы
850 В·А при 380...415 test3 AC-15 - электрическая устойчивость: 100000 циклы
36 В·А при 24 test3 AC-14 - электрическая устойчивость: 1000 циклы
48 В·А при 48 test3 AC-14 - электрическая устойчивость: 1000 циклы
72 В·А при 110...127 test3 AC-14 - электрическая устойчивость: 1000 циклы
номинальная рабочая мощность, Вт120 test4 при 240 test3 DC-13 - электрическая устойчивость: 100000 циклы
140 test4 при 110 test3 DC-13 - электрическая устойчивость: 100000 циклы
140 test4 при 24 test3 DC-13 - электрическая устойчивость: 100000 циклы
180 test4 при 60 test3 DC-13 - электрическая устойчивость: 100000 циклы
240 test4 при 48 test3 DC-13 - электрическая устойчивость: 100000 циклы
15 test4 при 48 test3 DC-13 - электрическая устойчивость: 1000 циклы
24 test4 при 24 test3 DC-13 - электрическая устойчивость: 1000 циклы
9 test4 при 60 test3 DC-13 - электрическая устойчивость: 1000 циклы
момент затяжки<= 1.4 Н-м - винтовой зажим
высота89 мм
ширина9.3 мм
глубина66 мм
масса продукта0,055 кг
