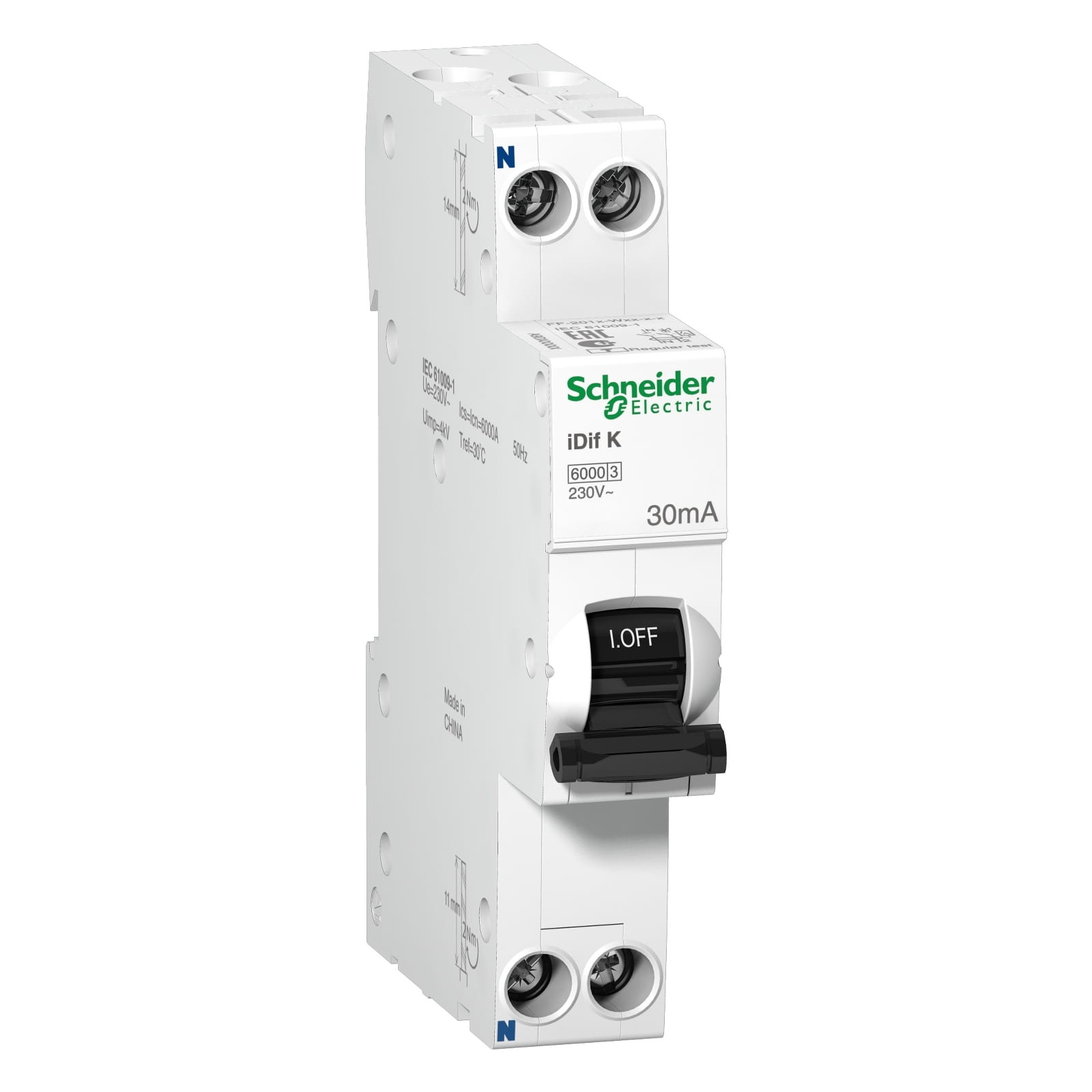

Дифференциальный автомат A9D63616 1П+Н 16А 30мА кривая С

Артикул: 003.011.206
Дифференциальный автомат A9D63616 iDif K
Производитель: Schneider Electric
Штрихкод: 3606480515651
Дифференциальный автомат A9D63616 предназначен для защиты цепей от коротких замыканий и перегрузок, а также людей от поражения электрическим током при прямом и косвенном прикосновениях.
  • Автомат однополюсный + нейтраль;
  • Класс защиты от тока утечки - АC;
  • Номинальный ток 16А;
  • Кривая отключения С;
  • Чувствительность защиты от тока утечки 30мА.
☎ Цена по запросу

Основные характеристики

Применение выключателяРаспределение
СерияActi 9
Наименование продуктаIDif K
Тип продуктаАвтоматический выключатель дифференциального тока
Краткое название устройстваIDif K
Описание полюсов1P + N
Номинальный ток16 A at 30 °C
Система заземленияTN
TT
Код кривойС
Чувствительность по току утечки30 mA
Отключающая способность6000 А Icn в 230 V переменный ток 50 Гц

Дополнительные характеристики

Положение нейтралиСлева
Число защищенных полюсов1
Частота сети50 Гц
Тип сетиПеременный ток
Технология расцепителяТермомагнитный
Предел электромагнитного отключения5...10 x In
Номинальное рабочее напряжение230 В Переменный ток 50 Гц
Технология отключения по дифференциальному токуЗависит от напряжения
Задержка срабатывания защиты от тока утечкиМгновенный
Класс защиты от тока утечкиТип АС
Номинальный кратковременно допустимый токIcw: 250 А при выдерживании импульсов 8/20 мкс
Класс изоляцииКласс II
Класс ограничения3
Номинальное напряжение изоляции400 V AC 50 Hz
Номинальное импульсное выдерживаемое напряжение4 кВ
Соответствие требованиям по изоляцииДа
Индикатор положения контактаДа
Тип управленияРычаг управления
Индикатор наличия напряженияИндикация ВКЛ/ВЫКЛ
Исполнение монтажаЗащелкивающийся
Монтажная опораDIN-рейка
Совместимость распределительного блока с гребенчатыми шинамиДа
Шаг 9 мм2
Высота93 мм
Ширина18 мм
Глубина70 мм
Вес нетто136 г
ЦветБелый
Механическая износостойкость20000 циклы
Электрическая износостойкость10000 циклы
Возможность блокировкиБлокируется навесным замком
Описание параметров блокировкиНавесными замками
Соединения – клеммыВинтовой зажим (вход) 1… 16 мм² жесткий
Винтовой зажим (вход) 1… 16 мм² гибкий
Винтовой зажим (на выходе) 1… 10 мм² жесткий
Винтовой зажим (на выходе) 1… 10 мм² гибкий
Длина зачистки проводов14 мм для восходящего подключения
11 мм для подключения ниже по потоку
момент затяжки2 Н-м вверх по потоку
2 Н-м ниже по потоку
Защита от утечки на землюИнтегрированный

Условия эксплуатации

СтандартыIEC 61009-1
СертификатыГОСТ Р
EAC
Степень защиты IPIP20
Подготовка к работе в тропических условиях2
Относительная влажность95 % в 55 °C
Рабочая температура окружающей среды-25…55 °C
Температура окружающей среды при хранении-30…70 °C

Размеры дифавтомата

Размеры дифавтоматов серии iDif K

Номенклатура дифференциальных автоматических выключателей iDif K

Тип A АC Кол-во
модулей
Ш = 9 мм
1П+Н Кривая С Чувствительность 30 мА 30 мА 2
Схема дифференциального автомата Ном. ток 10A A9D49610 A9D63610
16A A9D49616 A9D63616
20A A9D49620 A9D63620
25A A9D49625 A9D63625
Рабочее напряжение (Ue) 230В AC
Рабочая частота 50/60 Гц
