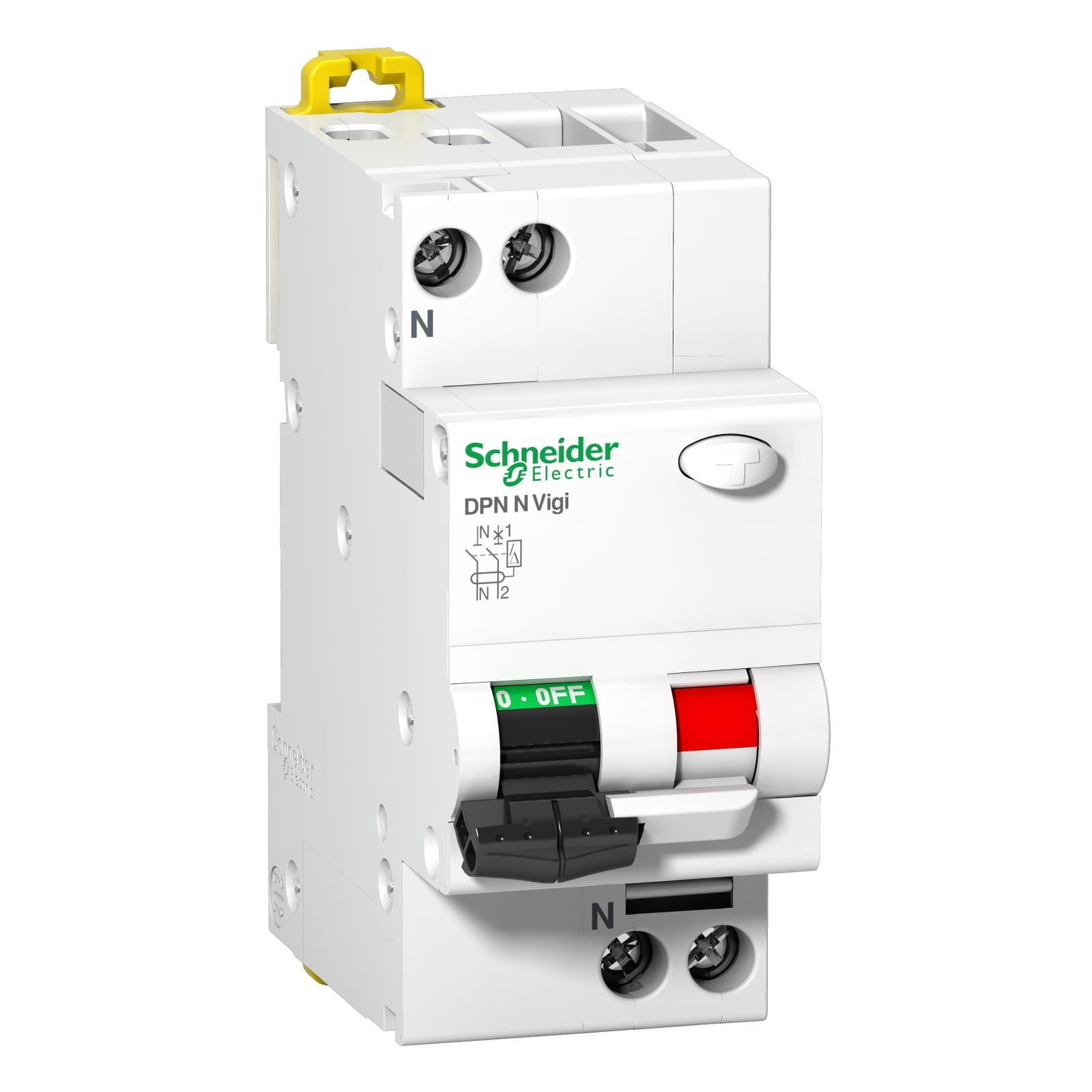

Дифференциальный автомат A9N19666 1П+Н 20А 30мА кривая С

Дифавтомат A9N19666 DPN N Vigi (тип AС)
Производитель: Schneider Electric
Штрихкод: 3606480387319
Дифференциальный автоматический выключатель A9N19666 с уставкой срабатывания по дифференциальному току 30мА и номинальным током 20А применяется для защиты людей от поражения электрическим током при прямом и косвенном прикосновении, а также для защиты электроустановок от риска возгорания.
Выключатель однополюсный + нейтраль. Тип AC.
Кривая отключения C.
Рабочее напряжение 230В при частоте 50/60Гц.
Цена по запросу
Особенности дифференциальных выключателей серии DPN N Vigi:
  • Мгновенное включение.
  • Секционирование с гарантированным отключением.
  • Индикация срабатывания от дифференциального тока посредством положения рукоятки на передней панели.

Основные характеристики

Применение выключателяРаспределение
СерияActi 9
Тип продуктаАвтоматический выключатель утечки на землю
Наименование продуктаDPN Vigi
Краткое название устройстваDPN N Vigi
Описание полюсов1P + N
Положение нейтралиСлева
Число защищенных полюсов1
Номинальный ток20 A at 30 °C
Тип сетиПеременный ток
Технология расцепителяТермомагнитный
Код кривойС
Чувствительность по току утечки30 mA
Задержка срабатывания защиты от тока утечкиМгновенный
typeТип АС
Отключающая способность6000 А Icn в 230 В Переменный ток в соответствии с EN 61009

Дополнительные характеристики

Положение устройства в системеОтходящий
Номинальное рабочее напряжение230 В Переменный ток
Предел электромагнитного отключения5...10 x In
Технология отключения по дифференциальному токуЗависящий от напряжения
Номинальная рабочая отключающая способность6000 А в 230 В Переменный ток 50/60 Гц в соответствии с EN 61009
Класс ограничения3 в соответствии с EN 61009
Номинальное напряжение изоляции400 В Переменный ток в соответствии с EN 61009
Номинальное импульсное выдерживаемое напряжение4 кВ в соответствии с EN 61009
Индикатор положения контактаДа
Тип управленияРычаг управления
Индикатор наличия напряженияИндикация ВКЛ/ВЫКЛ
Монтажная опораDIN-рейка
Шаг 9 мм4
Вес нетто0,19 кг
ЦветБелый
Механическая износостойкость20000 циклы
Электрическая износостойкость20000 циклы в соответствии с МЭК 61009
Соединения – клеммыКлеммы туннельного типа1 кабель (-и) 10 мм² Гибкий
Клеммы туннельного типа1 кабель (-и) 16 мм² Жесткий
Защита от утечки на землюИнтегрированный

Условия эксплуатации

СтандартыEN/МЭК 61009-1
EN/IEC 61009-2-1
Степень загрязнения3 в соответствии с EN 61009
Категория перенапряженияIII
Подготовка к работе в тропических условиях2 в соответствии с EN 61009
Относительная влажность95 % в 55 °C
Высота над уровнем моря2000 м
Рабочая температура окружающей среды-5…60 °C
Температура окружающей среды при хранении-40…60 °C

Размеры

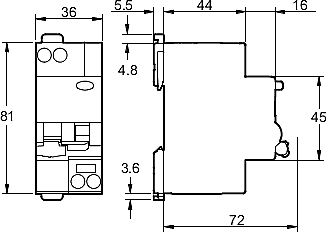

Размеры дифференциального выключателя серии DPN N Vigi

Номенклатура дифференциальных автоматических выключателей DPN N Vigi

Тип AC А Кол-во
модулей
Ш = 9 мм
1P+N Кривая B Чувствительность 30 мА 300 мА 10 мА 30 мА 300 мА
Схема дифференциального автомата Ном. ток 4A A9N19650 A9N19752 4
6A A9N19651 A9N19671 A9N19753 A9N19763
10A A9N19653 A9N19673 A9N19754 A9N19764
16A A9N19655 A9N19675 A9N19756 A9N19766
20A A9N19656 A9N19676 A9N19757 A9N19767
25A A9N19657 A9N19677 A9N19758 A9N19768
32A A9N19658 A9N19678 A9N19759 A9N19769
40A A9N19659 A9N19679 A9N19760 A9N19770
1P+N Кривая C Чувствительность 30 мА 300 мА 10 мА 30 мА 300 мА
Ном. ток 4A 4
6A A9N19661 A9N19681 A9N19771 A9N19781
10A A9N19663 A9N19683 A9N19304* A9N19772 A9N19782
16A A9N19665 A9N19685 A9N19305* A9N19774 A9N19784
20A A9N19666 A9N19686 A9N19775 A9N19785
25A A9N19667 A9N19687 A9N19776 A9N19786
32A A9N19668 A9N19688 A9N19777 A9N19787
40A A9N19669 A9N19689 A9N19778 A9N19788
Рабочее напряжение (Ue) 230В AC
Рабочая частота 50/60 Гц
* Ток отключения 4500А.
