Дифференциальный автомат Easy9 EZ9D33632 1П+Н 32А 30мА С АС 4.5кА 230В

Артикул: 003.011.512

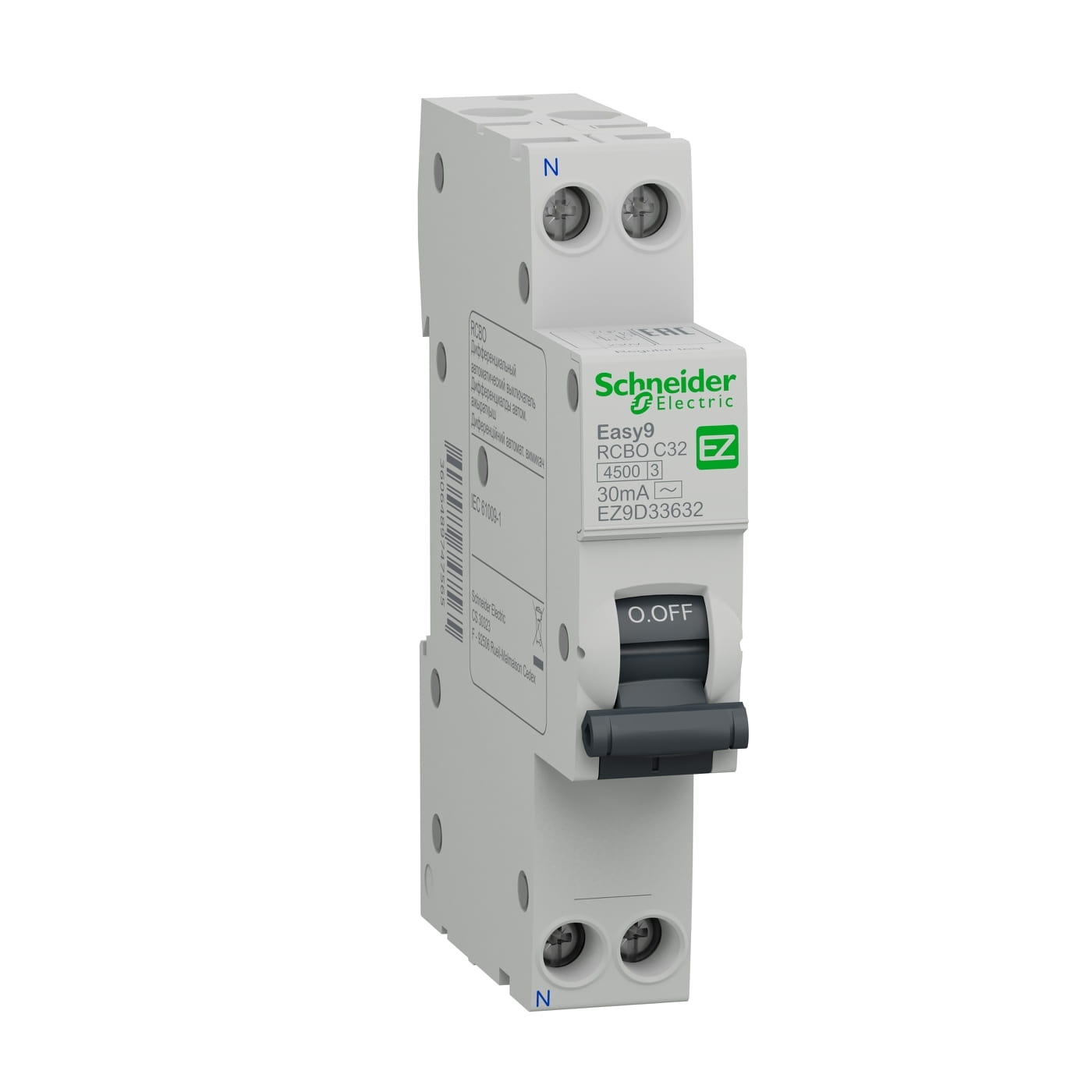

Дифференциальный автомат Easy9 EZ9D33632
Производитель: Schneider Electric
Дифференциальный автомат Easy9 EZ9D33632 предназначен:
− защита цепей от токов короткого замыкания и токов перегрузки.
− защита людей от поражения электрическим током (чувствительность 30 мА).

Номинальный ток - 32А
Кривая отключения - С
Отключающая способность - 4.5кА
Класс защиты от тока утечки - АС
Чувствительность защиты от тока утечки - 30мА
☎ Цена по запросу

Основные характеристики

СерияEasy9
Тип продуктаАвтоматический выключатель дифференциального тока
Краткое название устройстваEasy9 авт. выключатель с защитой от сверхтоков
Количество полюсов1P + N
Положение нейтралиСлева
[In] номинальный ток32 А
Тип сетиПеременный ток
Технология расцепителяТермомагнитный
Код кривойС
Чувствительность защиты от тока утечки30 мА
Задержка срабатывания защиты от тока утечкиМгновенный
Класс защиты от тока утечкиТип АС
Отключающая способность4500 А Icn в 230 В Переменный ток 50/60 Гц

Дополнительные характеристики

Область примененияРаспределение
Положение устройства в системеОтходящий
Частота сети50/60 Гц
[Ue] номинальное рабочее напряжение230 В переменный ток
Предел электромагнитного отключения5...10 x In
Класс ограничения3
Номинальное напряжение изоляции400 V
[Uimp] номинальное импульсное выдерживаемое напряжение4 kV
Индикатор положения контактаДа
Тип управленияРычаг управления
Монтажная опораDIN-рейка
Шаг 9 мм2
высота93 мм
ширина18 мм
глубина69,5 мм
Вес нетто0,136 кг
Механическая износостойкость10000 циклов
Электрическая износостойкость4000 циклов
Соединения – клеммыЗажим туннельного типа (со стороны источника питания) 1…16 мм² Жесткий или гибкий
Зажим туннельного типа (верхние) 1…10 мм² жесткий или гибкий
момент затяжки2 Н-м сверху или снизу
Защита от утечки на землюИнтегрированный

Условия эксплуатации

СтандартыIEC 61009-1
Степень защиты IPIP20
IP40 (Модульный корпус)
Подготовка к работе в тропических условиях2 в соответствии с IEC 60068-2-30
Относительная влажность95 % at 55 °C
Рабочая температура окружающей среды-25…55 °C
Температура окружающей среды при хранении-40…85 °C

Размеры дифавтомата

Размеры компактного дифавтомата Easy9

Компактные автоматические выключатели дифференциального тока (АВДТ) Easy9

Тип AC A
Чувствительность 10 мА 30 мА 30 мА
Номинальный ток, А 6 − EZ9D33606 −
10 − EZ9D33610 −
16 EZ9D63616 EZ9D33616 EZ9D53616
20 − EZ9D33620 −
25 − EZ9D33625 EZ9D53625
32 − EZ9D33632 −
Общие характеристики
Код кривой Кривая C
Ном. напряжение (Ue) 230 В пер. тока, 50/60 Гц
Отключающая способность 4.5 кА
Кол-во модулей Ш = 9 мм 2

Кривые отключения

Кривые отключения автоматических выключателей Easy9
