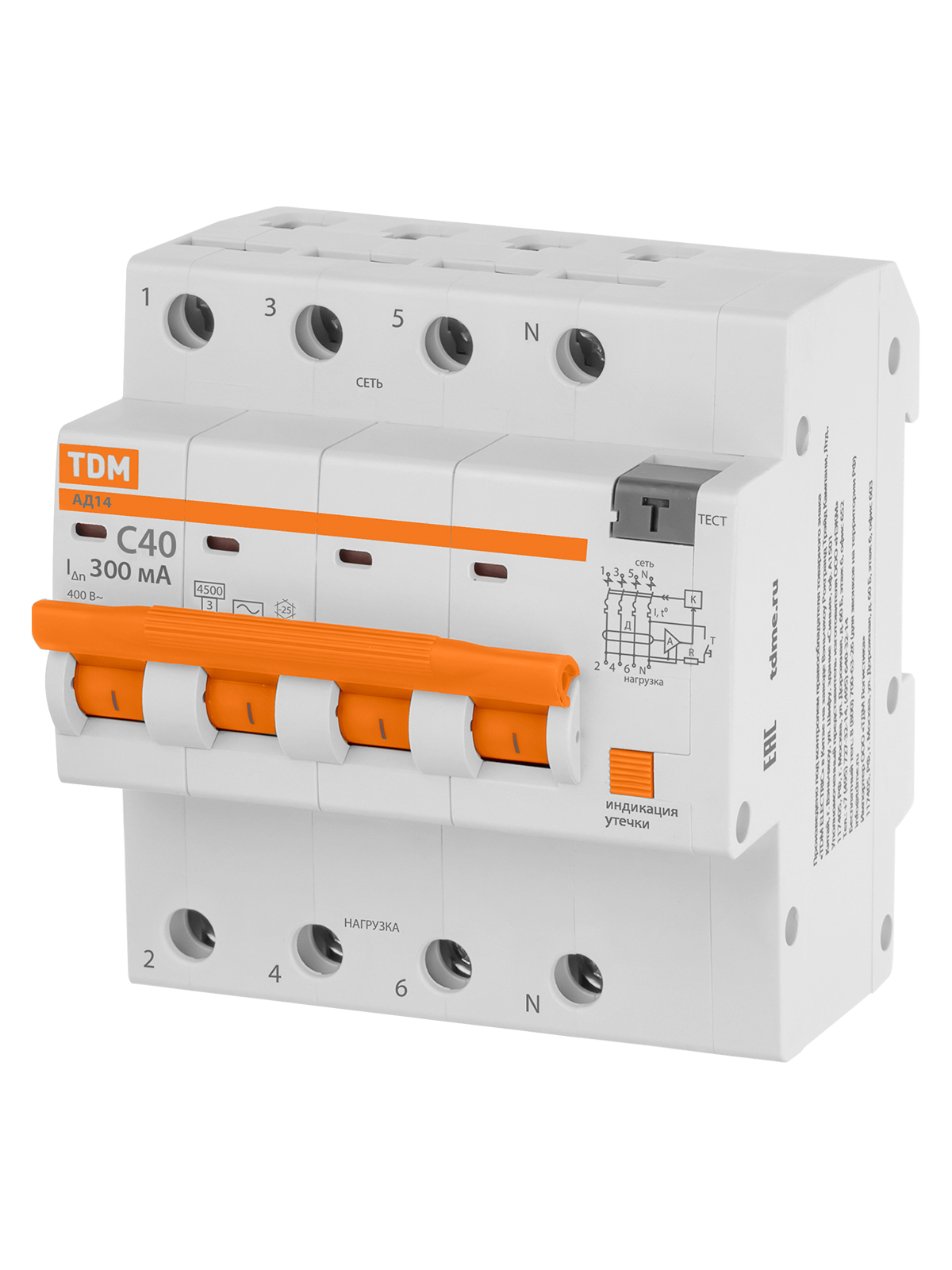

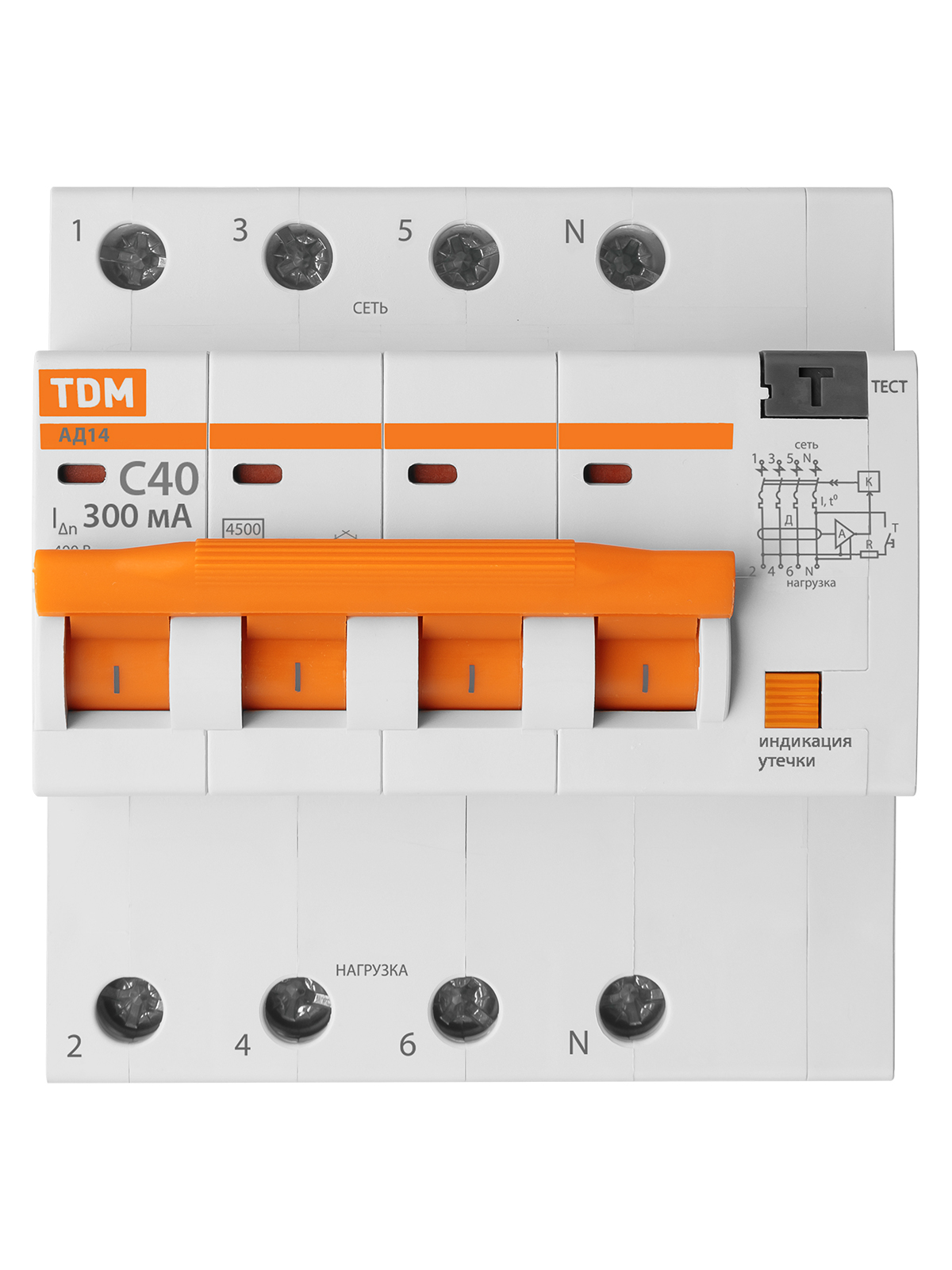

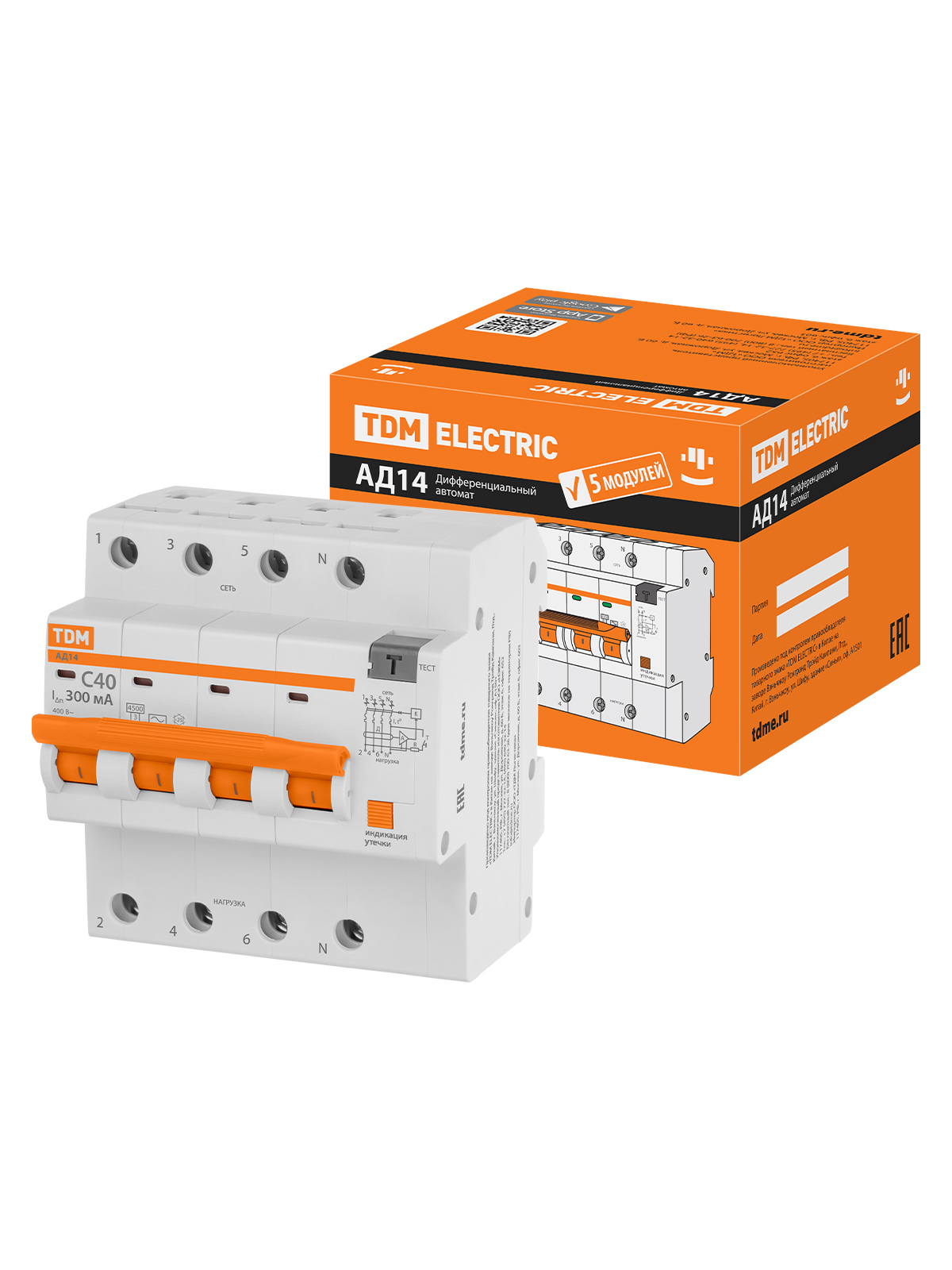

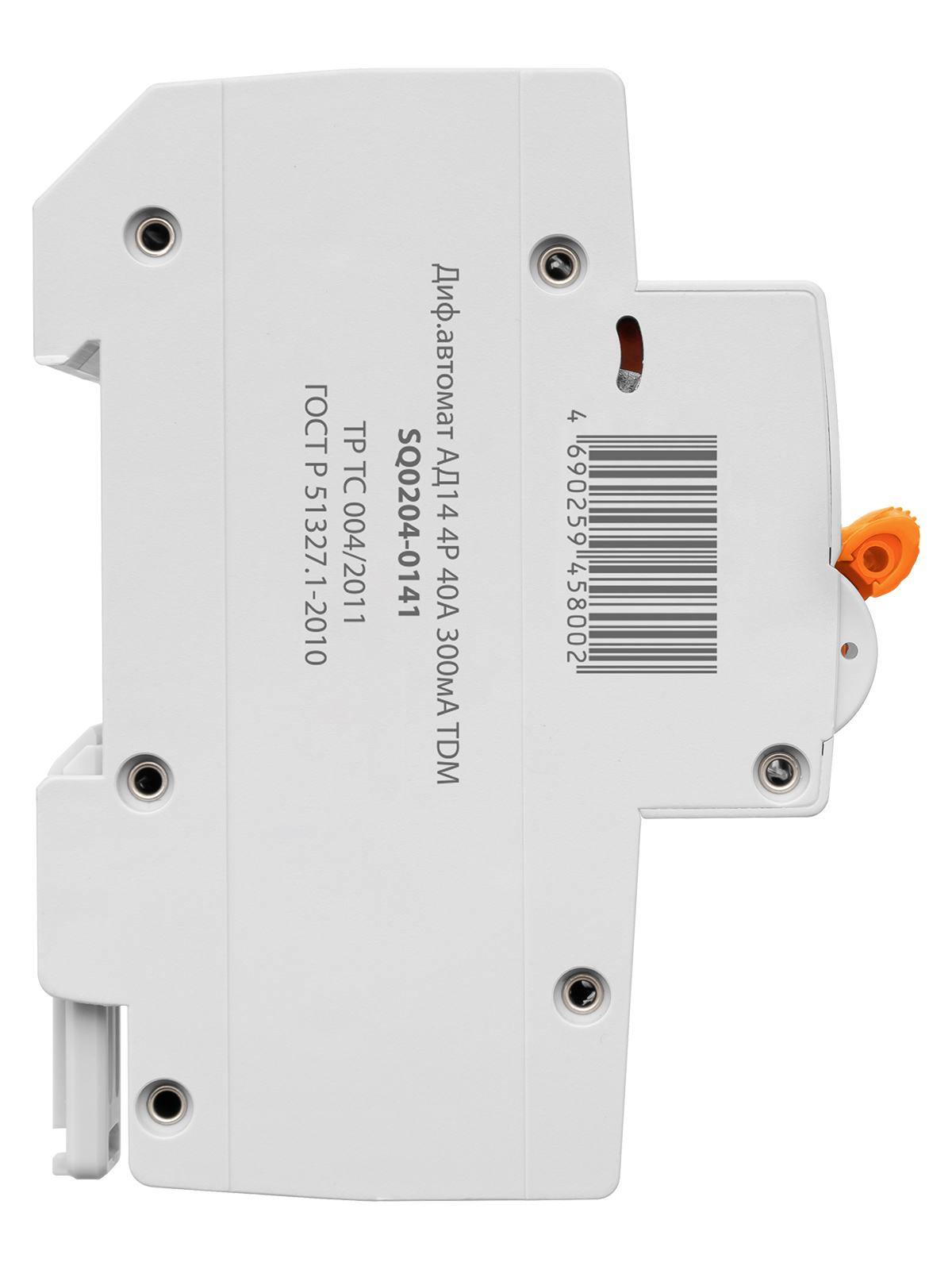

Диф.автомат АД14 4Р 40А 300мА ТДМ SQ0204-0141

  • photo 3
  • photo 4
  • photo 5
  • photo 6
  • photo 7
  • photo 8
Диф. автомат АД14 4П 40А 300мА ТДМ
Производитель: ТДМ
Штрихкод: 4690259458002
Дифавтомат АД14 обеспечивает:
− повышение уровня безопасности при эксплуатации людьми бытовых и аналогичных электроприборов;
− автоматическое отключение электрической цепи при сверхтоках (перегрузке и коротких замыканиях);
− предотвращение пожаров из-за возгорания изоляции токоведущих частей электроприборов.
Номинальный ток срабатывания - 40А.
Ток утечки - 300мА.

Внимание! Подключение проводников сети осуществляется к контактным зажимам 1,3,5,N. Подключение нагрузки к контактным зажимам 2,4,6,N. Несоблюдение подключения приведёт к повреждению автомата.
1 739.00 ₽
 шт

Технические характеристики

Номинальный ток40 А
Номинальное рабочее напряжение400 В
Номинальный ток утечки300 мА
Рабочая характеристикаАС
Характеристика срабатывания от сверхтоковC
Тип напряженияПеременный (АС)
Тип тока утечкиПеременный (АС)
Количество полюсов4
Ширина по количеству модульных расстояний5
Максимальное время отключения, не более40 мс
Присоединительная способность контактных зажимов1 ... 35 мм²
Номин импульсное выдерживаемое напряжение4 кВ
Отключение нейтралиДа
Монтажная глубина - ниши75 мм
Наличие теплового расцепителяДа
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Наличие дифференциального расцепителяДа
Отключающая способность по EN 608984,5 кА
Возможность присоединения к контактным зажимам соединительных шинPIN (штырь)
FORK (вилка)
Степень защиты по ГОСТ 14254 (IEC 60529)IP20
Климатическое исполнение и категория размещения по ГОСТ 15150УХЛ4
Диапазон рабочих температур окружающего воздуха-25°C ... +40°C

Габаритные размеры

Размеры четырехполюсных выключателей ТДМ АД14

Схема подключения

Схема подключения ТДМ АД14
