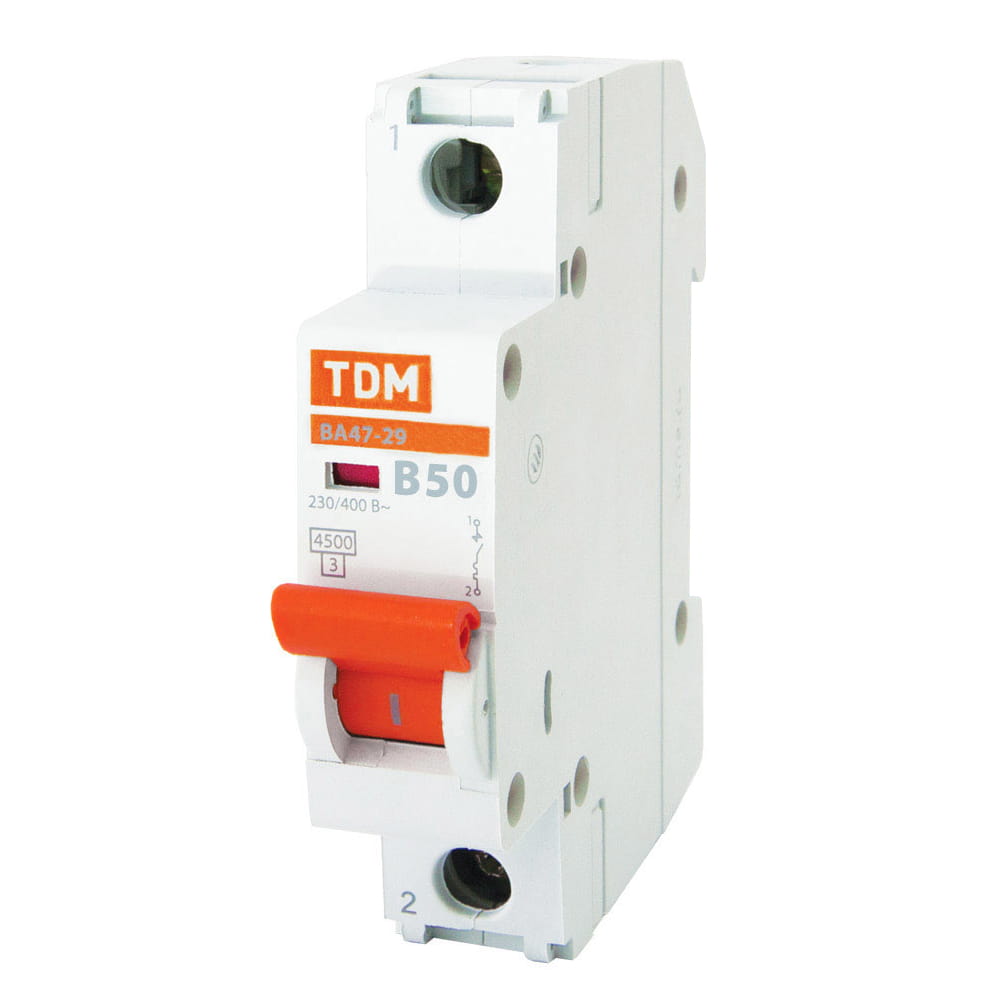

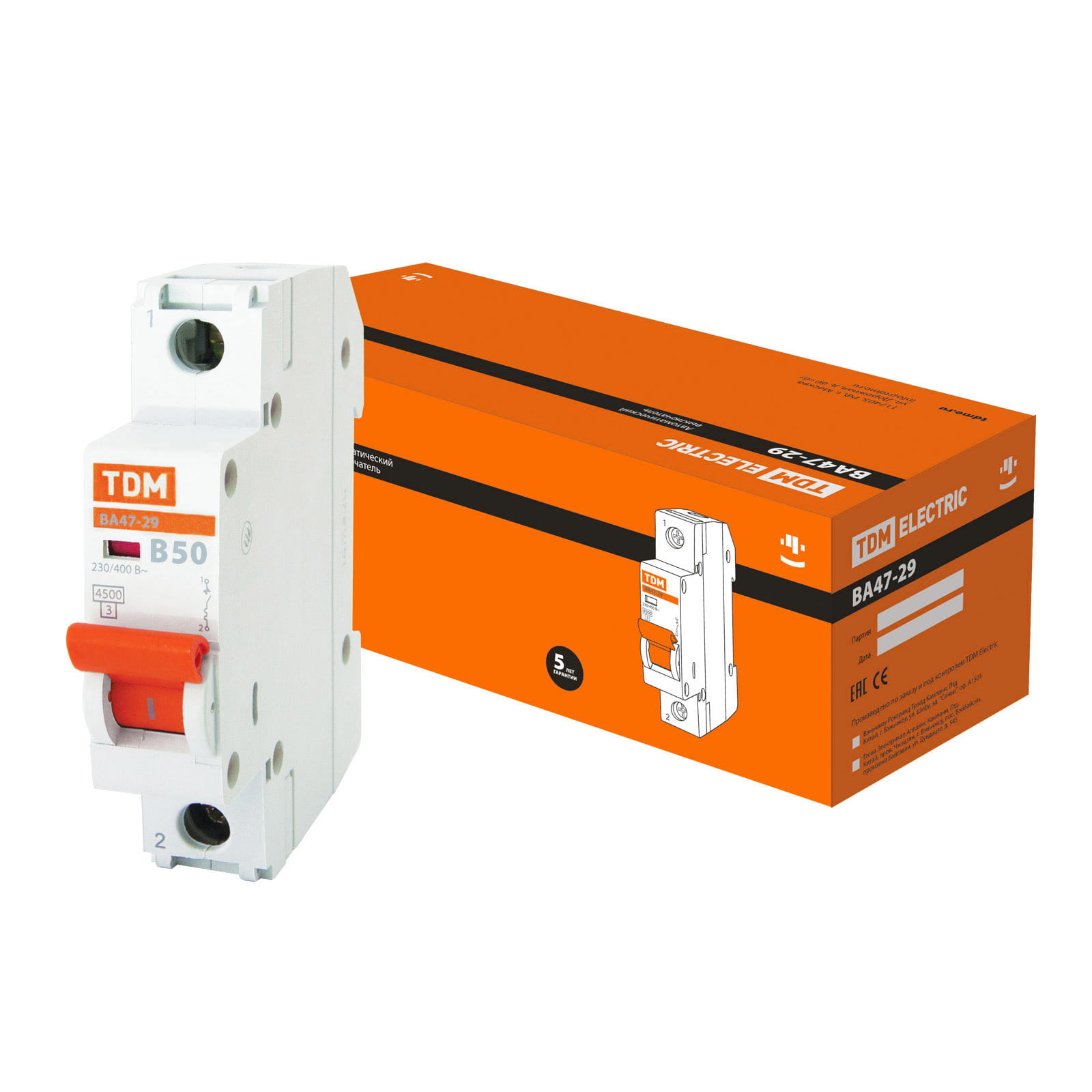

Автоматический выключатель ВА47-29 1Р 50А 4.5кА х-ка В TDM SQ0206-0015

Автоматический выключатель ВА47-29 TDM SQ0206-0015
Производитель: ТДМ
Автоматический выключатель ВА47-29 TDM SQ0206-0015 применяется в вводно-распределительных устройствах жилых и общественных зданий. Предназначен для проведения тока в нормальном режиме, отключение тока при коротких замыканиях или перегрузке, оперативное включение и выключение электрических цепей.
Основные характеристики:
− номинальный ток - 50А
− кривая отключения - В
− однополюсное исполнение
− отключающая способность - 4.5кА.
203.00₽
 шт


Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Технические характеристики

БрендTDM
Код по каталогу изготовителяSQ0206-0015
Количество полюсов1
Характеристики срабатывания электромагнитного расцепителяВ
Номинальный ток50 А
Номинальная отключающая способность4.5 кА
Номинальное напряжение230/400В 50Гц
Соответствие стандартамТР ТС 004-2011, ГОСТ Р 50345-2010
Напряжение постоянного тока48 В/полюс
Условия эксплуатацииУХЛ4
Степень защиты выключателяIP20
Электрическая износостойкость, не менее6000 циклов В/О
Механическая износостойкость, не менее20 000 циклов В/О
Максимальное сечение провода, присоединяемого к контактным зажимам25 мм2
Наличие драгоценных металлов (серебро)от 0.15 до 0.22 г/полюс
Диапазон рабочих температурот -40 до +50 °C
Момент затяжки2.5 Н*м
Монтажное положениелюбое
Габаритные размеры17.5 х 80 х 75 мм
Масса 1 полюса0.11 кг

Размеры выключателя

Размеры выключателя ВА47-29

Схема подключения

Кривая отключения

Кривая отключения B

Преимущества

  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
  • Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
  • Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
  • Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
  • Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
  • Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
  • Ширина модуля составляет 17.5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18мм, так и на 17.5 мм.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
  • На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
  • Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
  • Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
  • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.

Номенклатура автоматических выключателей серии ВА47-29 по каталогу ТДМ

Номинальный ток, А Кривые отключения
B C D B C D
1-полюсные 2-полюсные
0.5 SQ0206-0081
1 SQ0206-0001 SQ0206-0065 SQ0206-0132 SQ0206-0017 SQ0206-0084 SQ0206-0148
1.6 SQ0206-0082
2 SQ0206-0002 SQ0206-0066 SQ0206-0133 SQ0206-0018 SQ0206-0085 SQ0206-0149
2.5 SQ0206-0083
3 SQ0206-0003 SQ0206-0067 SQ0206-0134 SQ0206-0019 SQ0206-0086 SQ0206-0150
4 SQ0206-0004 SQ0206-0068 SQ0206-0135 SQ0206-0020 SQ0206-0087 SQ0206-0151
5 SQ0206-0005 SQ0206-0069 SQ0206-0136 SQ0206-0021 SQ0206-0088 SQ0206-0152
6 SQ0206-0006 SQ0206-0070 SQ0206-0137 SQ0206-0022 SQ0206-0089 SQ0206-0153
8 SQ0206-0007 SQ0206-0071 SQ0206-0138 SQ0206-0023 SQ0206-0090 SQ0206-0154
10 SQ0206-0008 SQ0206-0072 SQ0206-0139 SQ0206-0024 SQ0206-0091 SQ0206-0155
13 SQ0206-0009 SQ0206-0073 SQ0206-0140 SQ0206-0025 SQ0206-0092 SQ0206-0156
16 SQ0206-0010 SQ0206-0074 SQ0206-0141 SQ0206-0026 SQ0206-0093 SQ0206-0157
20 SQ0206-0011 SQ0206-0075 SQ0206-0142 SQ0206-0027 SQ0206-0094 SQ0206-0158
25 SQ0206-0012 SQ0206-0076 SQ0206-0143 SQ0206-0028 SQ0206-0095 SQ0206-0159
32 SQ0206-0013 SQ0206-0077 SQ0206-0144 SQ0206-0029 SQ0206-0096 SQ0206-0160
40 SQ0206-0014 SQ0206-0078 SQ0206-0145 SQ0206-0030 SQ0206-0097 SQ0206-0161
50 SQ0206-0015 SQ0206-0079 SQ0206-0146 SQ0206-0031 SQ0206-0098 SQ0206-0162
63 SQ0206-0016 SQ0206-0080 SQ0206-0147 SQ0206-0032 SQ0206-0099 SQ0206-0163
3-полюсные 4-полюсные
1 SQ0206-0033 SQ0206-0100 SQ0206-0164 SQ0206-0049 SQ0206-0116 SQ0206-0180
2 SQ0206-0034 SQ0206-0101 SQ0206-0165 SQ0206-0050 SQ0206-0117 SQ0206-0181
3 SQ0206-0035 SQ0206-0102 SQ0206-0166 SQ0206-0051 SQ0206-0118 SQ0206-0182
4 SQ0206-0036 SQ0206-0103 SQ0206-0167 SQ0206-0052 SQ0206-0119 SQ0206-0183
5 SQ0206-0037 SQ0206-0104 SQ0206-0168 SQ0206-0053 SQ0206-0120 SQ0206-0184
6 SQ0206-0038 SQ0206-0105 SQ0206-0169 SQ0206-0054 SQ0206-0121 SQ0206-0185
8 SQ0206-0039 SQ0206-0106 SQ0206-0170 SQ0206-0055 SQ0206-0122 SQ0206-0186
10 SQ0206-0040 SQ0206-0107 SQ0206-0171 SQ0206-0056 SQ0206-0123 SQ0206-0187
13 SQ0206-0041 SQ0206-0108 SQ0206-0172 SQ0206-0057 SQ0206-0124 SQ0206-0188
16 SQ0206-0042 SQ0206-0109 SQ0206-0173 SQ0206-0058 SQ0206-0125 SQ0206-0189
20 SQ0206-0043 SQ0206-0110 SQ0206-0174 SQ0206-0059 SQ0206-0126 SQ0206-0190
25 SQ0206-0044 SQ0206-0111 SQ0206-0175 SQ0206-0060 SQ0206-0127 SQ0206-0191
32 SQ0206-0045 SQ0206-0112 SQ0206-0176 SQ0206-0061 SQ0206-0128 SQ0206-0192
40 SQ0206-0046 SQ0206-0113 SQ0206-0177 SQ0206-0062 SQ0206-0129 SQ0206-0193
50 SQ0206-0047 SQ0206-0114 SQ0206-0178 SQ0206-0063 SQ0206-0130 SQ0206-0194
63 SQ0206-0048 SQ0206-0115 SQ0206-0179 SQ0206-0064 SQ0206-0131 SQ0206-0195
