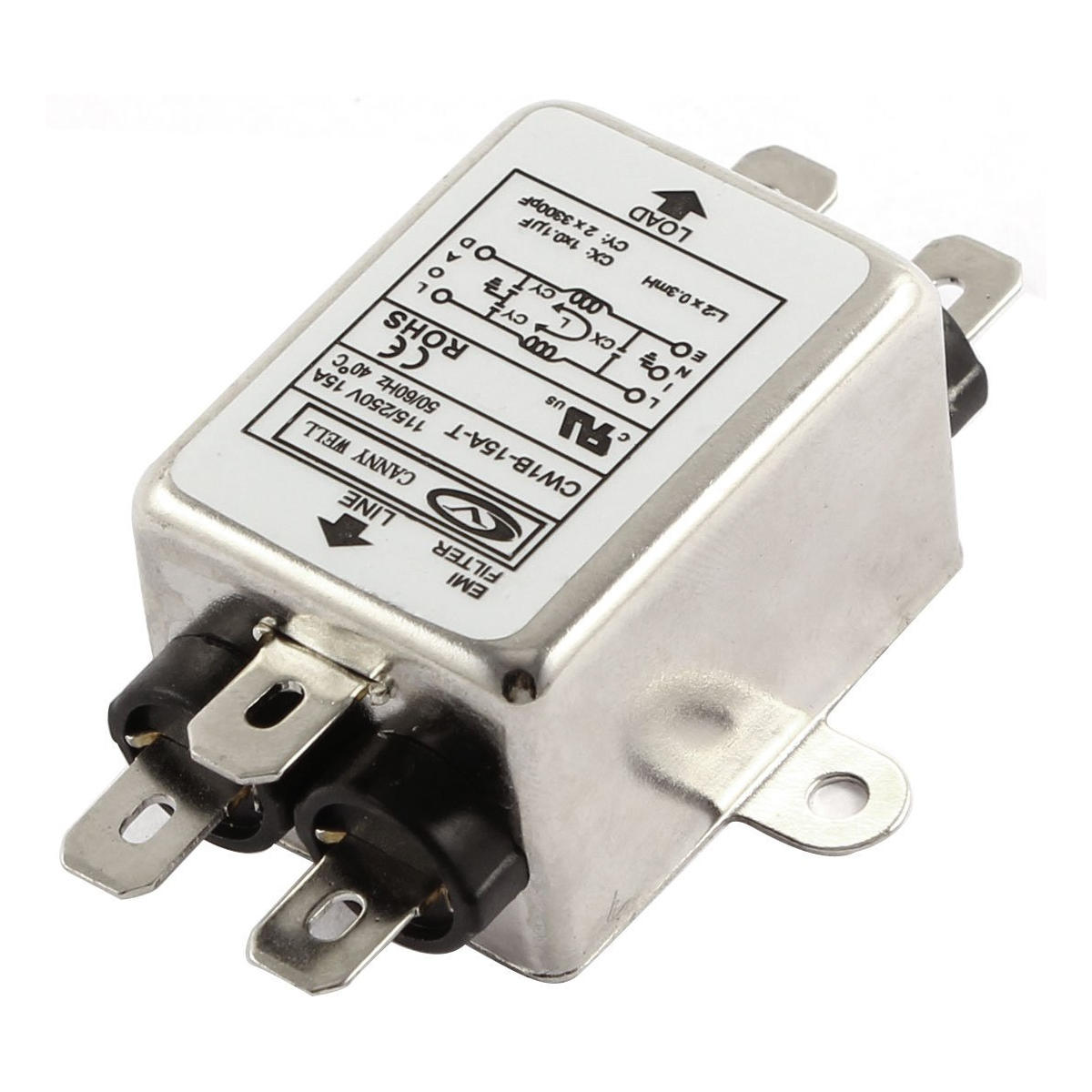

Фильтр электромагнитных помех CW1B-15A-T

Фильтр помех CW1B-15A-T
Фильтр электромагнитных помех CW1B-15A-T предназначен для ограничения прохождения электромагнитных помех как из питающей сети в подключаемое устройство, так и от устройства в питающую сеть.
Рекомендуется использовать фильтры с импульсными источниками питания, частотными преобразователями, драйверами серводвигателей и шаговых двигателей, которые непосредственно подключаются к питающей сети.
  • Напряжение питающей сети 115/250В~ 50/60Гц
  • Номинальная нагрузка 15А
498.00 ₽
 шт

Характеристики

Номинальное напряжение питающей сети115/250В~ 50/60Гц
Номинальный ток15А
Ток утечкимакс. 0,45мА при 220В~ 50Гц
Коэффициент самоиндукции (15А)L: 2x0.3мГн
Электрическая емкостьCX: 0.1мкФ, CY: 2х3300 пФ
Диэлектрическая прочностьL-L/N-N: 1450 В , L/N-G-G: 2250 В
Сопротивление изоляцииL/N-G: мин. 300 МОм при 100В DC
Сопротивление индуктивности по постянному токуL-L: макс. 0,5 Ом
Рабочая температура-25°C...+85°C
Способ монтажана плоскость двумя винтами М3

Размеры и схема

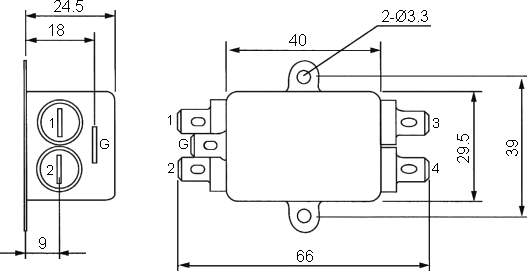

Размеры фильтра помех CW1B-15A-T
Электрическая схема фильтра помех CW1B-15A-T
