Блок питания Phaseo ABL8RPS24050, 24В DC 5А

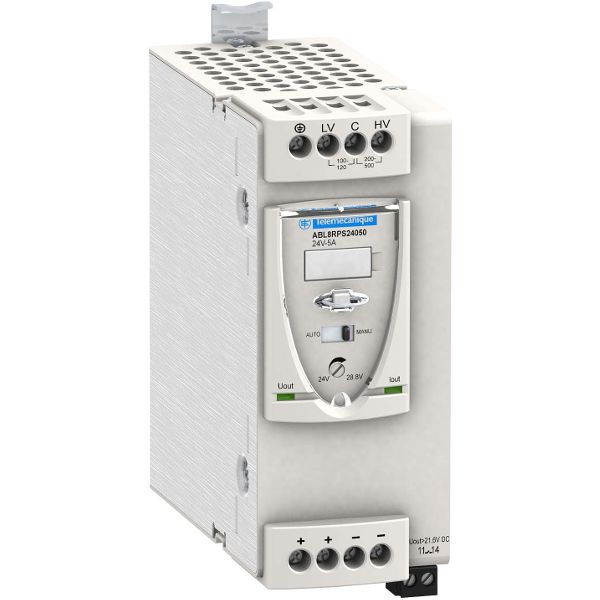

Блок питания Phaseo ABL8RPS24050
Производитель: Schneider Electric
Штрихкод: 3389119405614
Блоки питания Phaseo ABL8RPS24050 – блоки питания универсал однофазные, 24В 5А.
Цена по запросу
Преимущества:
  • Новое поколение универсальных источников питания с широким рабочим диапазоном напряжений включает большое число новых функций и предлагает больше совершенных возможностей за счет функциональных модулей
  • Предназначены для простого оборудования и систем, модульные и оптимальные источники питания
  • Признаны за невероятную компактность
  • Применяются в промышленности и строительной отрасли: простых машинах, транспортировке, обработке, автомобилестроении и т. д

Технические характеристики

Основные характеристики
серия продуктаPhaseo
тип устройства или его аксессуаровБлок питания
тип источника питанияИмпульсный источник питания
входное напряжение100 … 120 V пер. ток однофазный, клемма(ы): N-L1
200 … 500 V пер. ток линейное напряжение, клемма(ы): L1-L2
выходное напряжение24 В постоянный ток
номинальная мощность, Вт120 Вт
оборудование в комплектеКоррекция коэффициента мощности в соответствии с IEC 61000-3-2
тип защиты входаВстроенный предохранитель (не заменяемый)
выходной ток источника питания5 А
тип защиты выходаОт перегрузки, технология защиты: ручной или автоматический сброс
От повышенного напряжения, технология защиты: 30 … 32 В, ручной сброс
От короткого замыкания, технология защиты: ручной или автоматический сброс
От пониженного напряжения, технология защиты: срабатывает, если U < 21,6 В
Тепловой, технология защиты: автоматический сброс
рабочая температура окружающей среды-25 … 50 °C без ухудшения номинальных значений
Дополнительные характеристики
пределы входного напряжения170 … 550 V
85 … 132 V
частота сети47 … 63 Hz
макс. пусковой ток30 A for 2 ms
cos phi0.51 в 240 V
0.59 в 120 V
КПД87 %
пределы выходного напряжения24 … 28,8 В регулир..
рассеиваемая мощность, Вт15.5 Вт
регулировка линии и нагрузки1 … 3 %
время удержания⩾ 120 ms в 400 V
⩾ 20 ms в 100 V
⩾ 40 ms в 240 V
допустимый кратковременно выдерживаемый ток1,5 x In за 4 с
присоединенияВинтовые зажимы для входное соединение, емкость соединения: 3 x 0,5 … 3 x 4 мм² AWG 22 … AWG 12
Винтовые зажимы для заземление входа, емкость соединения: 1 x 0,5 … 1 x 4 мм² AWG 22 … AWG 12
Винтовые зажимы для выходное соединение, емкость соединения: 4 x 0,5 … 4 x 4 мм² AWG 22 … AWG 12
Винтовые зажимы для соединение выхода с землей, емкость соединения: 1 x 0,5 … 1 x 4 мм² AWG 22 … AWG 12
Съемный клеммный блок с винтовыми зажимами для реле диагностики, емкость соединения: 2 x 2,5 мм²
маркировкаCE
монтажная опораСимметричная DIN рейка 35 x 35 мм
Симметричная DIN рейка 35 x 7,5 мм
рабочее положениеВертикальный
рабочая высота2000 м
соединенияПараллельный
Последовательный
название тестаИзлучение гармоник тока в соответствии с EN/МЭК 61000-3-2
Наведенные поля в линии питания в соответствии с EN 55022 класс B
Электростатические разряды в соответствии с EN/IEC 61000-4-2
Индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6
Магнитное поле в соответствии с EN 61000-4-8
Исчезновение напряжения первичной цепи в соответствии с IEC 61000-4-11
Излучаемое электромагнитное поле в соответствии с EN/IEC 61000-4-3
Излучения в соответствии с EN 55022 класс B
Коммутационная помеха в соответствии с IEC 61000-4-4
Импульсное напряжение в соответствии с EN/IEC 61000-4-5
светодиодный индикатор состояния1 светодиод зеленый и красный для выходное напряжение
1 светодиод зеленый, красный и оранжевый для выходной ток
глубина125 мм
высота143 мм
ширина56 мм
масса продукта0,7 кг
Условия эксплуатации
сертификация продуктаCCSAus
UL
KC
стандартыUL 508
CSA C22.2 No 60950-1
характеристики окружающей средыЭМC в соответствии с EN 61000-6-1
ЭМC в соответствии с EN 61000-6-3
ЭМC в соответствии с EN/IEC 61000-6-2
ЭМC в соответствии с EN/IEC 61000-6-4
ЭМC в соответствии с EN/IEC 61204-3
Безопасность в соответствии с EN/IEC 60950-1
Безопасность в соответствии с EN/IEC 61204-3
Безопасность в соответствии с SELV
степень защиты IPIP20 в соответствии с EN/IEC 60529
температура окружающей среды при хранении-40 … 70 °C
относительная влажность0 … 90 % во время работы
0 … 95 % при хранении
категория перенапряженияКласс I в соответствии с VDE 0106-1
электрическая прочность изоляцииМежду входом и землей
Между выходом и землей
Между входом и выходом
MTBF reliability915000 H at 100 V AC with UTE C80-810 calculation method
950000 H at 200 … 500 V AC with UTE C80-810 calculation method
