Источник питания на DIN рейку DR-30-12

Артикул: 026.001.061

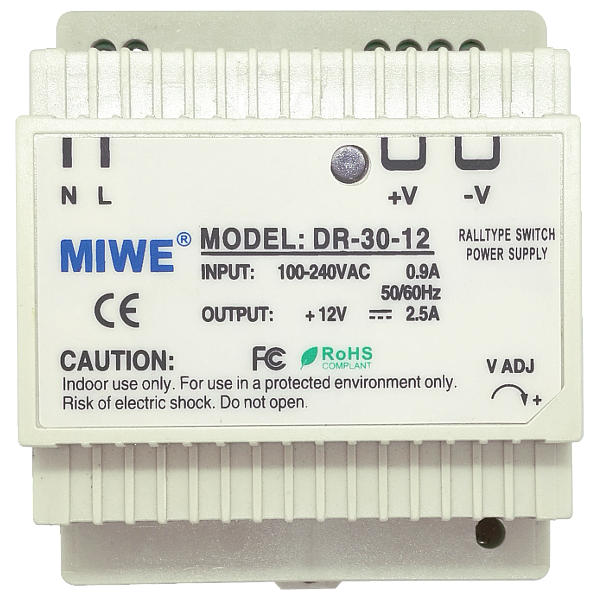

Источник питания DR-30-12
Источник питания DR-30-12 предназначен для крепления на DIN рейку TS-35/7.5 или 15. Может использоваться для питания различных устройств напряжением 12В DC и максимальным током нагрузки 2А.
  • Защита от короткого замыкания, перегрузки и перенапряжения
  • Охлаждение за счет конвекции наружного воздуха
  • Светодиодная индикация включенного состояния
  • Класс изоляции II

Технические характеристики

Выходные характеристики
Номинальное напряжение12 В DC
Номинальный ток2 А
Диапазон выходного тока0 … 2 А
Номинальная мощность24 Вт
Пульсация и шум (max)120 мВ (пиковое значение)
Диапазон регулировки выходного напряжения10.8 … 13.2 В
Допускаемая погрешность напряжения±1%
Нестабильность выходного напряжения в сети±1%
Стабилизация по нагрузке±1%
Время установления, нарастания (сигнала)100мс, 30мс/230В АС   100мс, 30мс/115В АС
Время удержания выходного напряжения100мс/230В АС   21мс/115В АС
Входные характеристики
Диапазон входного напряжения85 … 264В АС
Диапазон частоты входного напряжения47 … 63Гц
КПД81%
Номинальный ток0.88А/115В АС    0.48А/230В АС
Пусковой ток (холодный старт)15А/115В АС    30А/230В АС
Характеристики окружающей среды
Рабочая температура-20°C … +60°C
Относительная влажность20 … 90% (без конденсата)
Температура хранения, относительная влажность-40 … +85°C, 10 … 95%
Защита
Перегрузка105 … 160% от номинальной выходной мощности
Тип защиты: постоянное ограничение тока, автоматически восстаналивает рабочее состояние после устранения неисправности
Перенапряжение13.8 … 16.2 В
Тип защиты: отключение выходного напряжения в случае перенапряжения, при нормализации параметров входного напряжения выходное напряжение включается автоматически

Размеры и обозначение выводов

Размеры источника питания DR-30-12
Номер выводаНазначение
1AC/N
2AC/L
3, 4+V
5, 6-V
7LED
8+V ADJ

Блок схема

Источник питания DR-30-12
