Источник питания на DIN рейку DR-30-5

Артикул: 026.001.060
  • photo 3
  • photo 4

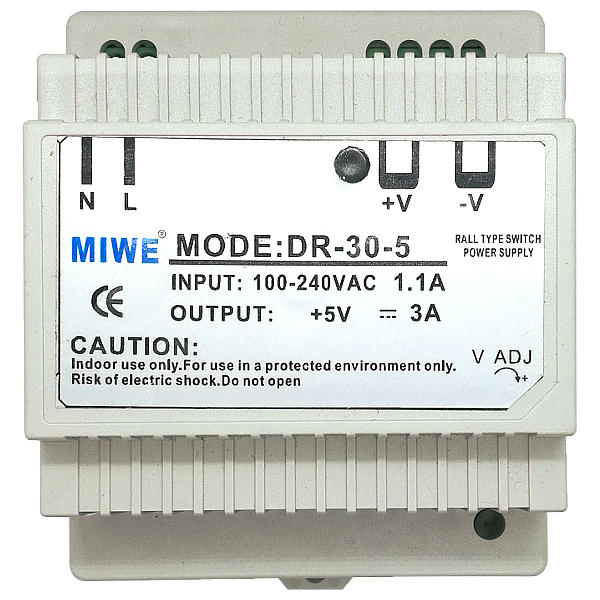

Источник питания DR-30-5
Источник питания DR-30-5 предназначен для крепления на DIN рейку TS-35/7.5 или 15. Может использоваться для питания различных устройств напряжением 5В DC и максимальным током нагрузки 3А.
  • Защита от короткого замыкания, перегрузки и перенапряжения
  • Охлаждение за счет конвекции наружного воздуха
  • Светодиодная индикация включенного состояния
  • Класс изоляции II

Технические характеристики

Выходные характеристики
Номинальное напряжение5В DC
Номинальный ток3А
Диапазон выходного тока0 … 3А
Номинальная мощность15Вт
Пульсация и шум (max)80мВ (пиковое значение)
Диапазон регулировки выходного напряжения4.75 … 5.5В
Допускаемая погрешность напряжения±2%
Нестабильность выходного напряжения в сети±1%
Стабилизация по нагрузке±1%
Время установления, нарастания (сигнала)100мс, 30мс/230В АС
Время удержания выходного напряжения100мс/230В АС
Входные характеристики
Диапазон входного напряжения85 … 264В АС
Диапазон частоты входного напряжения47 … 63Гц
КПД74%
Номинальный ток0.48А/230В АС
Пусковой ток (холодный старт)30А/230В АС
Характеристики окружающей среды
Рабочая температура-20°C … +60°C
Относительная влажность20 … 90% (без конденсата)
Температура хранения, относительная влажность-40 … +85°C, 10 … 95%
Защита
Перегрузка105 … 160% от номинальной выходной мощности
Тип защиты: постоянное ограничение тока, автоматически восстаналивает рабочее состояние после устранения неисправности
Перенапряжение5.75 … 6.75В
Тип защиты: отключение выходного напряжения в случае перенапряжения, при нормализации параметров входного напряжения выходное напряжение включается автоматически

Размеры и обозначение выводов

Размеры источника питания DR-30-5
Номер выводаНазначение
1AC/N
2AC/L
3, 4+V
5, 6-V
7LED
8+V ADJ

Блок схема

Источник питания DR-30-5
