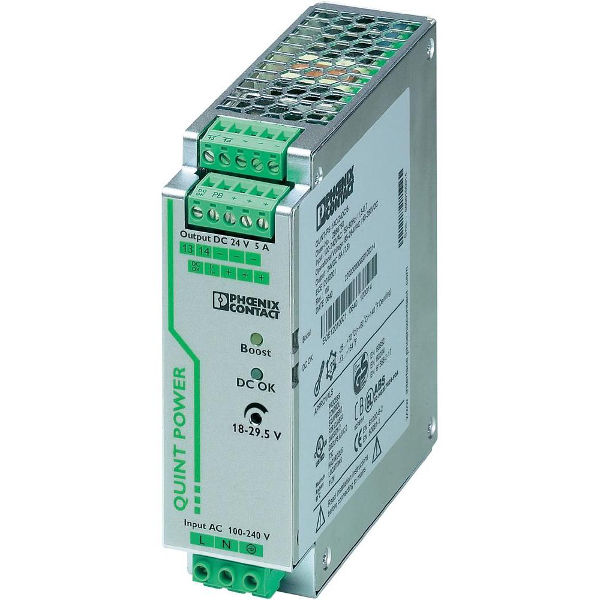

Источник питания Quint-PS/1AC/24DC/5 2866750

Источник питания Quint-PS/1AC/24DC/5 2866750
Производитель: Phoenix Contact
Штрихкод: 4046356113786
Источник питания Quint-PS/1AC/24DC/5 2866750 с технологией селективного автоматического отключения (SFB) для установки на DIN рейку.
• Надежный запуск высоких нагрузок благодаря статическому резервированию мощности POWER BOOST, обеспечивающему длительную подачу тока до 1,5In;
• Быстрое срабатывание стандартных автоматических выключателей благодаря динамическому резерву мощности с использованием технологии SFB, обеспечивающему 6-кратное повышение номинального тока в течение 12мc.
19 240.17 ₽
 шт

Технические характеристики

Выходные характеристики
Номинальное напряжение на выходе24В DC ±1%
Диапазон настройки выходного напряжения18В DC...29,5В DC
Выходной ток5А (-25°C...+60°C, Uout=24В DC)
7,5А (с резервом мощности Power Boost, -25°C...+40°C, в непрерывном режиме, Uout=24В DC)
30A (технология SFB, 12мс)
7,5А (Uin≥ 100В АС)
Изменение характеристик60°C...70°C (2,5% / K)
Возможность параллельного подключенияда, резервирование и повышение мощности
Возможность последовательного подключенияда
Рассогласование< 1% (статическое изменение нагрузки 10%...90%)
< 2% (динамическое изменение нагрузки 10%...90%)
< 0,1% (отклонение входного напряжения ±10%)
Остаточная пульсация< 40 мВ (при номинальном значении)
Рассеиваемая мощность, без нагрузки, макс.3Вт
Рассеиваемая мощность, номинальная нагрузка, макс.15Вт
Входные характеристики
Диапазон номинальных напряжений на входе110В АС...240В АС
Диапазон входных напряжений85В...264В АС (50/60Гц)
90В...350В DC
Входное напряжение кратковременно300В АС
Диапазон частот АС45Гц...65Гц
Потребляемый ток1,2А (120В АС)
0,6А (230В АС)
Импульс пускового тока< 15A (стандартный)
Провалы напряжения в сети> 55мс (120В АС)
>55 мс (230В АС)
Входной предохранитель5А (инертного типа, внутренний)
Выбор подходящих предохранителей6А...16А (АС: характеристика B, C, D, K)
Наименование защитыЗащита от перенапряжений при переходных процессах
Защитная цепь/модульВаристор
Общие сведения
Размеры (ШхВХГ)40 х 130 х 125 мм
КПД (при 230В АС и номинальных значениях)> 90 %
Напряжение изоляции на входе/выходе4 кВ АС (типовое испытание)
2 кВ АС (плановое испытание)
Класс защитыI
> 635000 ч (при 40°C)
Монтажное положениена горизонтальной DIN рейке NS 35, EN 60715
Указания по монтажуподключение в ряд: отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм
Электромагнитная совместимостьсоответствует директиве по ЭМС 2004/108/EC
Категория перенапряженияIII
Поддержка DeviceNetDeviceNetTM источник питания проверен на совестимость
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-25°C...+70°C
Температура окружающей среды (хранение/транспорт)-40°C...+85°C
Максимально допустимая относительная влажность воздуха (при эксплуатации)≤ 95% (при 25°C, без выпадения конденсата)
Характеристики клемм
Тип подключениявставные винтовые клеммы
Сечение жесткого проводника/AWG0,2...2,5мм2/20...12
Сечение гибкого проводника/AWG0,2...2,5мм2/20...12
Длина снятия изоляции7 мм
Резьба винтовМ3

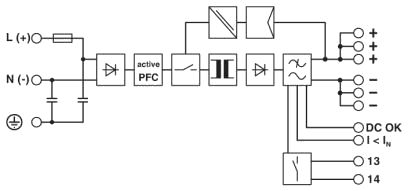

Принципиальная схема

Источник питания 2866750 Phoenix Contact
