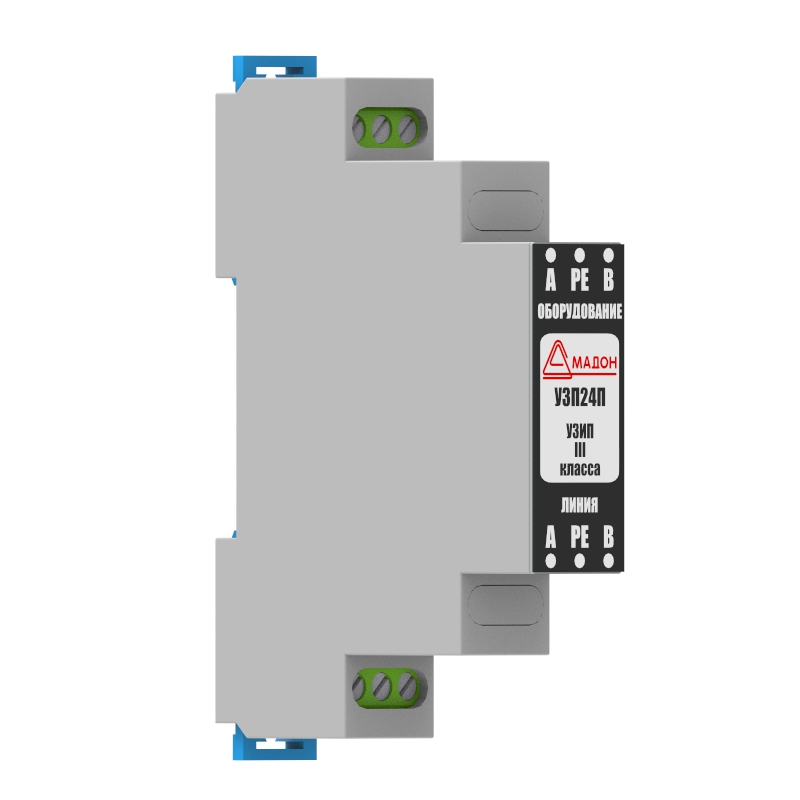

УЗП24П Устройство защиты линии низковольтного питания Амадон

УЗП24П Устройство защиты линии питания Амадон
Производитель: Амадон
Устройство предназначено для защиты линии низковольтного питания напряжением 24В постоянного тока от грозовых разрядов, импульсных перенапряжений природного и индустриального характера.
Цена по запросу

УЗП24П - устройство защиты линий вторичного питания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и подобных устройств от импульсных перенапряжений (грозовых, электростатических разрядов и т.п.). Устройство имеет напряжение 24В постоянного тока.

Установка производится на границе 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).

Устройство выполнено в пластмассовом корпусе с креплением на 35-ти миллиметровую Din-рейку.

Технические характеристики

Номинальное рабочее напряжение, В 24
Максимальное длительное рабочее напряжение, В 30
Рабочий ток In не более, А 5
С2 номинальный ток разряда In (8/20 мкс) линия-линия / линия-земля, кА 2.5 / 2.5
Суммарный импульсный ток (8/20 мкс), кА 5
С2 уровень напряжения защиты Up при In не более, В:
Линия - линия: (V+) относительно (V-)
Линия - земля: (V+, V-) относительно (PE)

60
60
Время срабатывания ta не более, нс
линия - линия / линия - земля

10
Вносимое сопротивление на цепь не более, Ом 0.2
Вносимая индуктивность на цепь, мкГн 9.4
Диапазон рабочих температур, °С -40˚С ... +55˚С
Ток постоянный
Количество каналов 1
Способ крепления монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ) 90 х 63 х 18 мм

Размеры

Размеры УЗП24П

Схема подключения УЗП24П

Схема подключения УЗП24П
