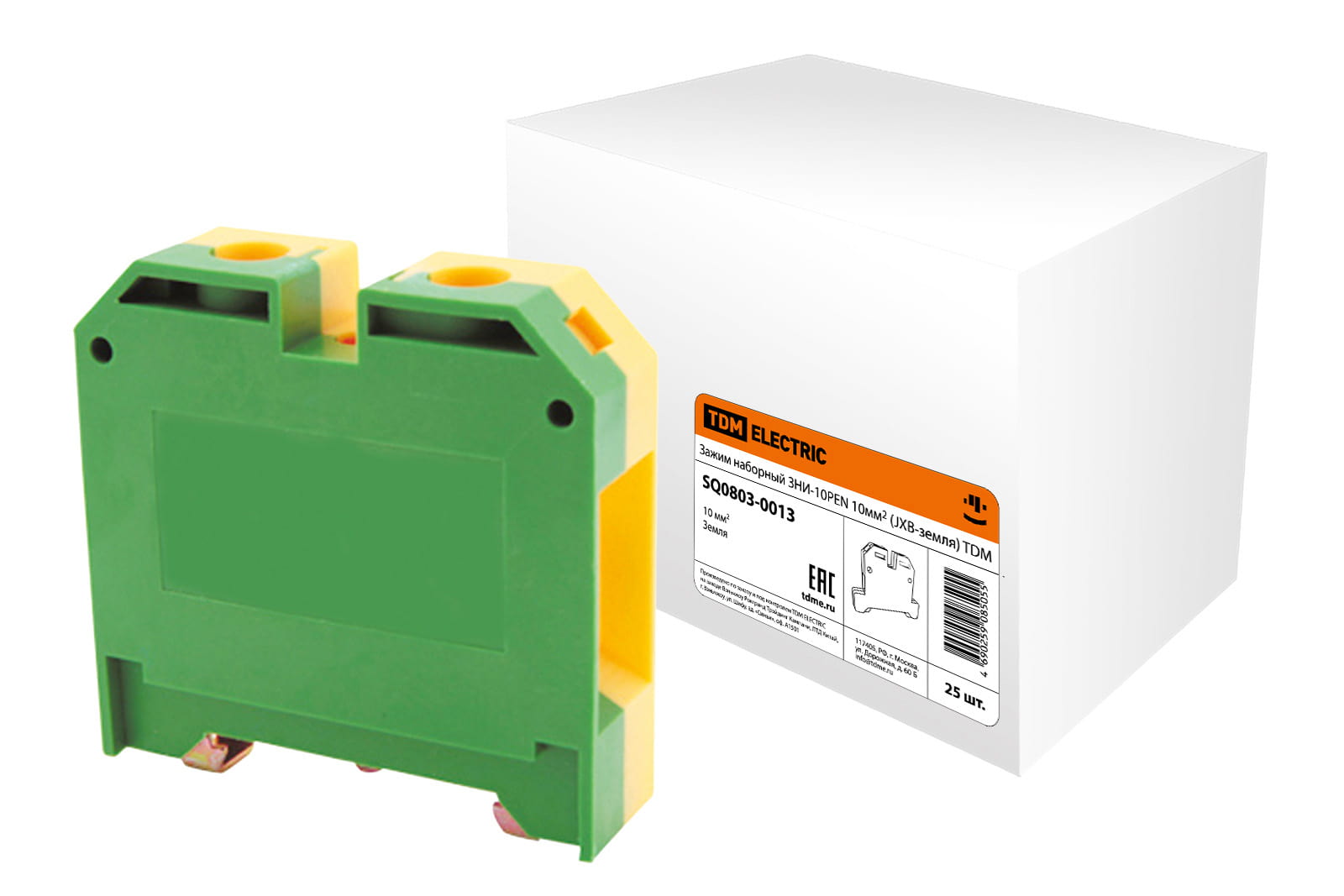

Зажим наборный ЗНИ-10PEN 10мм² (JXB-земля)

Зажим наборный ЗНИ-10PEN 10мм² (JXB-земля)
Производитель: ТДМ
Штрихкод: 4630000227310
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
109.00 ₽
 шт

Технические характеристики

Номин. ток In57 А
Поперечн. сечение подключ. многопроволочного (гибкого) провода4 ... 10 мм²
Материал изоляции корпусаТермопласт
Позиция соединенияСбоку
Тип индикатора для индикации дефектаНет (без)
Тип разделенияСлайдер
Номин. (расчетное) напряжение220 ... 600 В
Поперечное сечение жилы10 мм²
Направление кодированияГоризонтальн. и вертикальн.
Изолированн.Да
Тип электрич. соединения 2Винтовое соединение
Количество уровней1
Количество зажимов на 1 уровень2
Поперечн. сечение подключ. тонкопроволочного провода без наконечника4 ... 10 мм²
С пломбировочной крышкойНет
Ширина/размер ячейки10 мм
Высота (на мин. возможной высоте установки)43 мм
Длина58 мм
Способ монтажаDIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Количество полюсов1
С интегрированным тестовым гнездомНет
С защитой от прикосновенияДа
Тип электрич. соединения 1Винтовое соединение
Соединенные внутри уровни (между собой)Да
Поперечн. сечение подключ. тонкопроволочного провода с наконечником4 ... 10 мм²
Рабочая температура-30°C ... +40°C
ЦветЖелто-зеленый
Класс негорючести изоляц. материала согл. UL94V0
Требуется торцевая пластинаНет
Поперечн. сечение подключ. однопроволочного (жесткого) провода4 ... 10 мм²
Возможно использование с функцией PENДа
Тип разъединения кросс-соединенияНет (без)
Код по каталогуSQ0803-0013

Преимущества

Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
