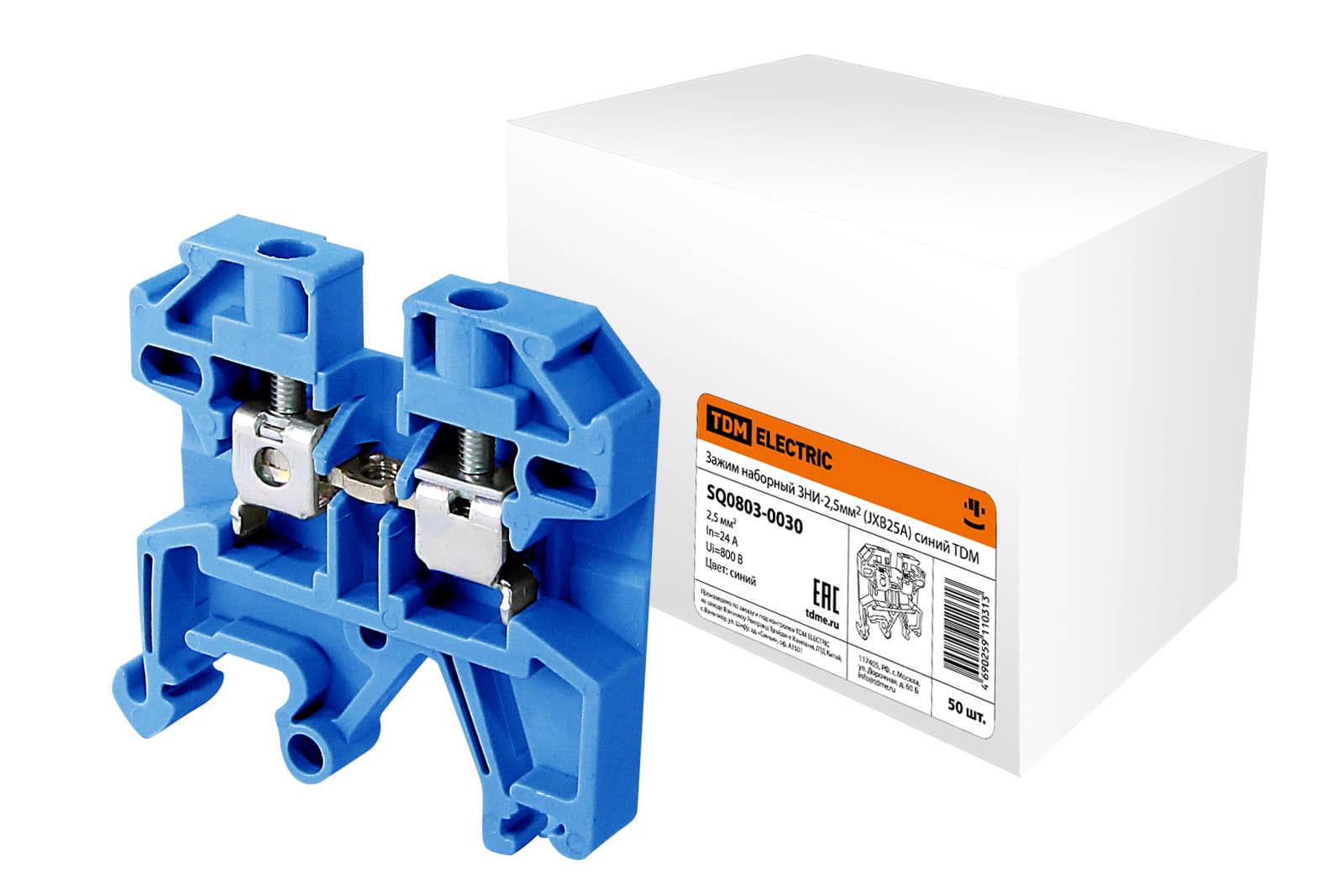

Зажим наборный ЗНИ-2,5мм2 (JXB25А) синий

Артикул: 012.006.033

Производитель: ТДМ

Штрихкод: 4690259110306

Применение:
Технологическое оборудование в качестве комплектующих для производства шкафов, щитов, сборок.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

26.00 ₽

шт

Технические характеристики

Рабочая температура	-30°C ... +40°C
Номин. ток In	24 А
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Тип разъединения кросс-соединения	Нет (без)
Тип электрич. соединения 1	Винтовое соединение
Количество зажимов на 1 уровень	2
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	1 ... 2,5 мм²
Направление кодирования	Горизонтальн. и вертикальн.
Класс негорючести изоляц. материала согл. UL94	V0
Количество уровней	1
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0,75 ... 2,5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	1 ... 2,5 мм²
Материал изоляции корпуса	Термопласт
Позиция соединения	Сбоку
Ширина/размер ячейки	5.4 мм
Длина	45.5 мм
Высота (на мин. возможной высоте установки)	41.5 мм
Номин. (расчетное) напряжение	220 ... 600 В
Соединенные внутри уровни (между собой)	Да
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	1 ... 2,5 мм²
С защитой от прикосновения	Нет
Цвет	Синий
Изолированн.	Нет
Тип электрич. соединения 2	Винтовое соединение
С пломбировочной крышкой	Нет
Количество полюсов	1
Требуется торцевая пластина	Да
Тип индикатора для индикации дефекта	Нет (без)
Возможно использование с функцией PEN	Нет
Тип разделения	Слайдер
С интегрированным тестовым гнездом	Нет
Код по каталогу	SQ0803-0030

Преимущества

Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
