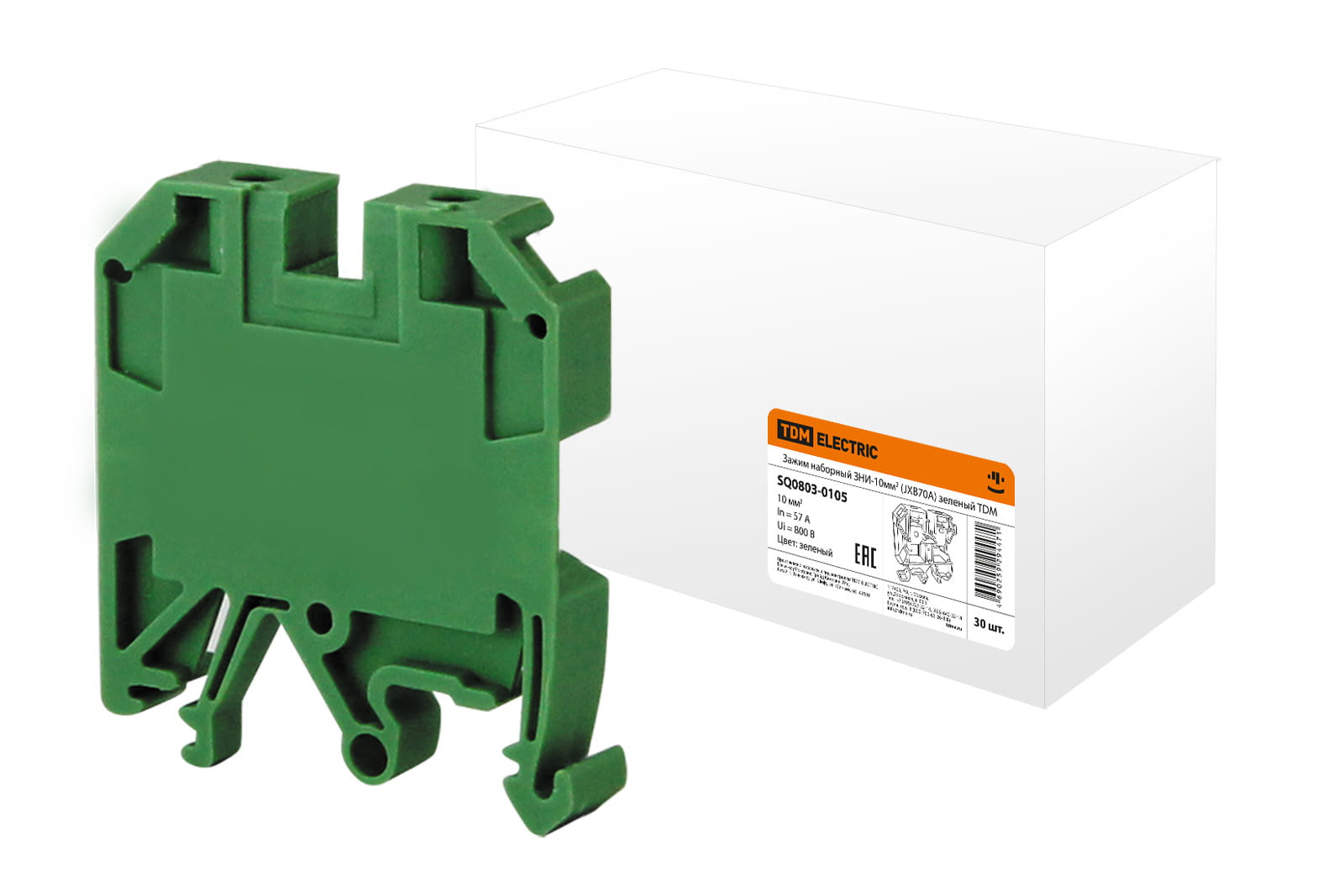

Зажим наборный ЗНИ-10мм2 (JXB70А) зеленый

Зажим наборный ЗНИ-10мм2 (JXB70А) зеленый
Производитель: ТДМ
Штрихкод: 4690259294457
Применение:
Технологическое оборудование в качестве комплектующих для производства шкафов, щитов, сборок.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
45.00 ₽
 шт

Технические характеристики

Поперечн. сечение подключ. тонкопроволочного провода с наконечником4 ... 10 мм²
Материал изоляции корпусаТермопласт
Номин. (расчетное) напряжение220 ... 600 В
Требуется торцевая пластинаДа
Тип электрич. соединения 1Винтовое соединение
Тип индикатора для индикации дефектаНет (без)
Направление кодированияГоризонтальн. и вертикальн.
Рабочая температура-30°C ... +40°C
С защитой от прикосновенияДа
Изолированн.Да
Поперечное сечение жилы10 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода4 ... 10 мм²
Возможно использование с функцией PENНет
С интегрированным тестовым гнездомНет
Ширина/размер ячейки10,5 мм
Высота (на мин. возможной высоте установки)46 мм
Длина45.5 мм
ЦветЗеленый
Позиция соединенияСбоку
С пломбировочной крышкойНет
Тип разделенияСлайдер
Тип разъединения кросс-соединенияНет (без)
Номин. ток In57 А
Количество полюсов1
Тип электрич. соединения 2Винтовое соединение
Количество уровней1
Соединенные внутри уровни (между собой)Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода4 ... 10 мм²
Способ монтажаDIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Класс негорючести изоляц. материала согл. UL94V0
Количество зажимов на 1 уровень2
Поперечн. сечение подключ. тонкопроволочного провода без наконечника4 ... 10 мм²
Код по каталогуSQ0803-0105

Преимущества

Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
