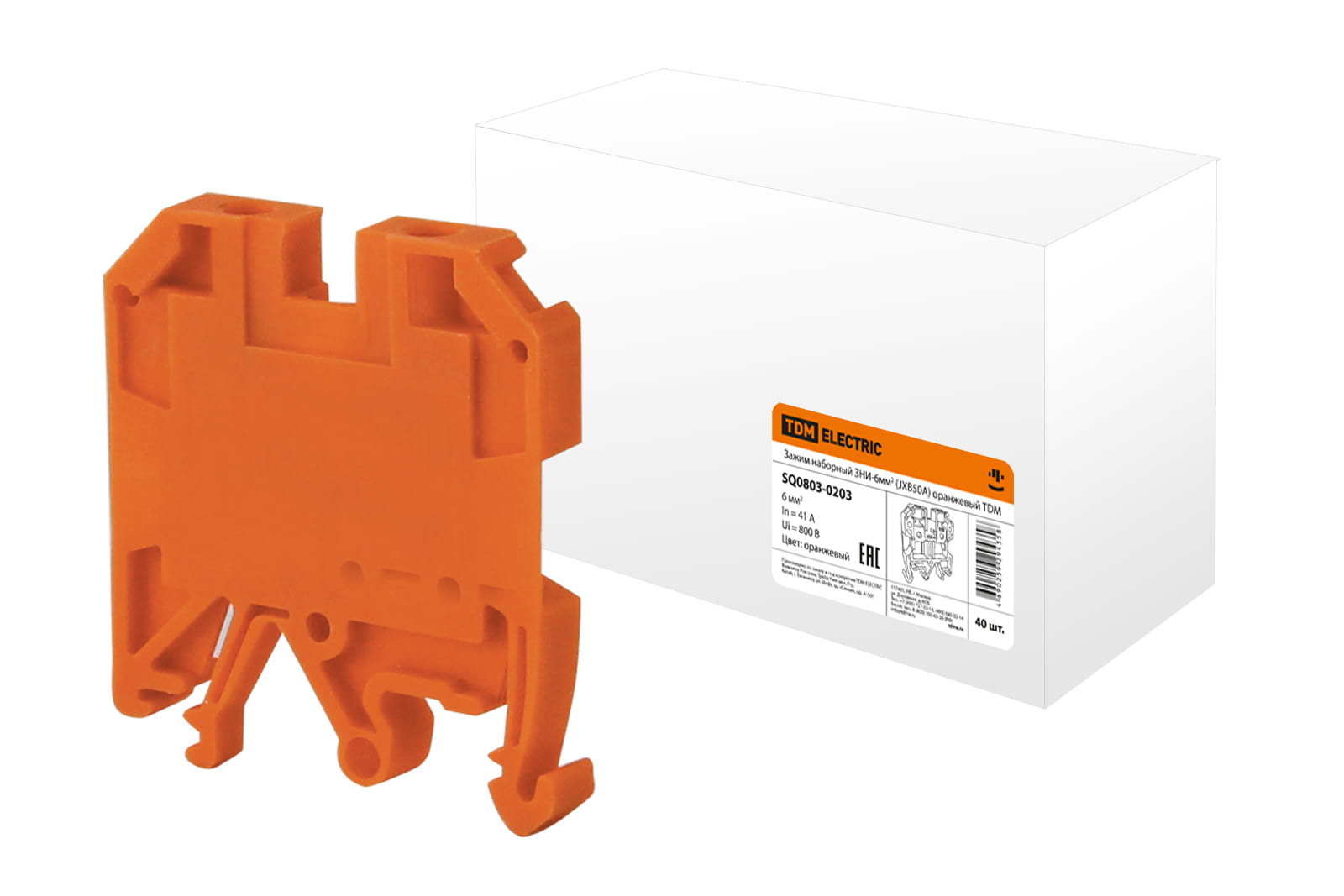

Зажим наборный ЗНИ-6мм2 (JXB50А) оранжевый

Зажим наборный ЗНИ-6мм2 (JXB50А) оранжевый
Производитель: ТДМ
Штрихкод: 4690259294334
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
48.00 ₽
 шт

Технические характеристики

С защитой от прикосновенияНет
Количество зажимов на 1 уровень2
Поперечн. сечение подключ. тонкопроволочного провода с наконечником3 ... 6 мм²
Тип индикатора для индикации дефектаНет (без)
Номин. (расчетное) напряжение220 ... 600 В
Количество полюсов1
Поперечн. сечение подключ. тонкопроволочного провода без наконечника3 ... 6 мм²
С интегрированным тестовым гнездомНет
Номин. ток In41 А
Изолированн.Нет
Требуется торцевая пластинаДа
Количество уровней1
Направление кодированияГоризонтальн. и вертикальн.
Тип электрич. соединения 1Винтовое соединение
Позиция соединенияСбоку
С пломбировочной крышкойНет
Тип разъединения кросс-соединенияНет (без)
Длина46 мм
Ширина/размер ячейки8 мм
Высота (на мин. возможной высоте установки)42 мм
Класс негорючести изоляц. материала согл. UL94V0
Поперечн. сечение подключ. однопроволочного (жесткого) провода2,5 ... 6 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода3 ... 6 мм²
Материал изоляции корпусаТермопласт
Возможно использование с функцией PENНет
Тип разделенияСлайдер
Рабочая температура-30°C ... +40°C
ЦветОранжевый
Способ монтажаDIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Тип электрич. соединения 2Винтовое соединение
Соединенные внутри уровни (между собой)Да
Код по каталогуSQ0803-0203

Преимущества

В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
