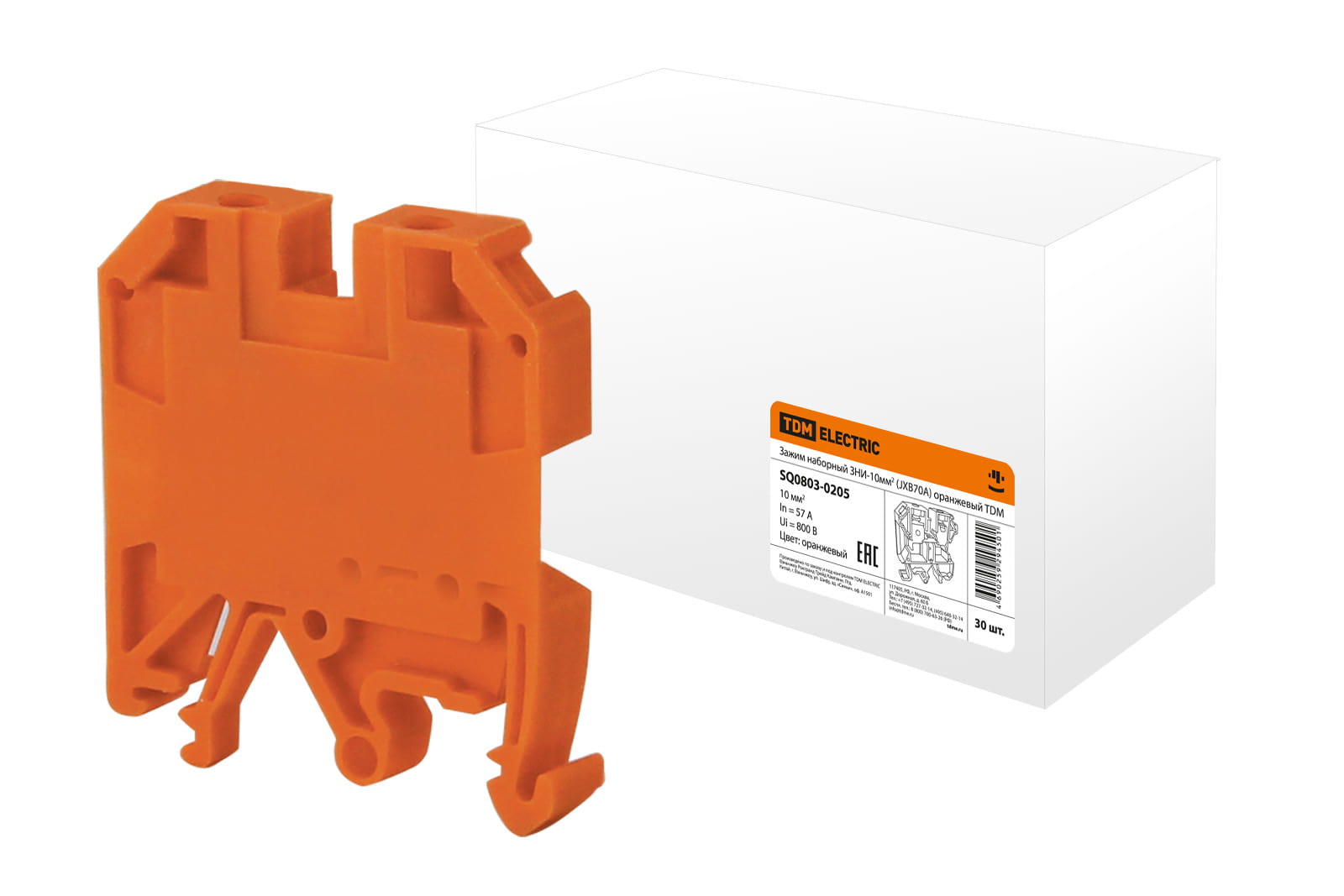

Зажим наборный ЗНИ-10мм2 (JXB70А) оранжевый

Зажим наборный ЗНИ-10мм2 (JXB70А) оранжевый
Производитель: ТДМ
Штрихкод: 4690259294488
Применение:
Технологическое оборудование в качестве комплектующих для производства шкафов, щитов, сборок.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
54.00 ₽
 шт

Технические характеристики

Класс негорючести изоляц. материала согл. UL94V0
Тип электрич. соединения 1Соединение с пружинным зажимом
Поперечн. сечение подключ. однопроволочного (жесткого) провода4 ... 10 мм²
С пломбировочной крышкойНет
Тип разделенияСлайдер
Рабочая температура-30°C ... +40°C
Поперечн. сечение подключ. многопроволочного (гибкого) провода4 ... 10 мм²
Длина45,5 мм
Ширина/размер ячейки10,5 мм
Высота (на мин. возможной высоте установки)46 мм
Количество полюсов1
Требуется торцевая пластинаНет
Поперечн. сечение подключ. тонкопроволочного провода с наконечником4 ... 10 мм²
С интегрированным тестовым гнездомНет
Номин. ток In57 А
Изолированн.Да
Количество уровней1
Количество зажимов на 1 уровень2
Соединенные внутри уровни (между собой)Да
Позиция соединенияСверху
Тип индикатора для индикации дефектаНет (без)
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Номин. (расчетное) напряжение220 ... 600 В
Поперечное сечение жилы10 мм²
Тип электрич. соединения 2Соединение с пружинным зажимом
Поперечн. сечение подключ. тонкопроволочного провода без наконечника4 ... 10 мм²
Возможно использование с функцией PENДа
С защитой от прикосновенияДа
Цветоранжевый
Код по каталогуSQ0803-0205

Преимущества

Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
