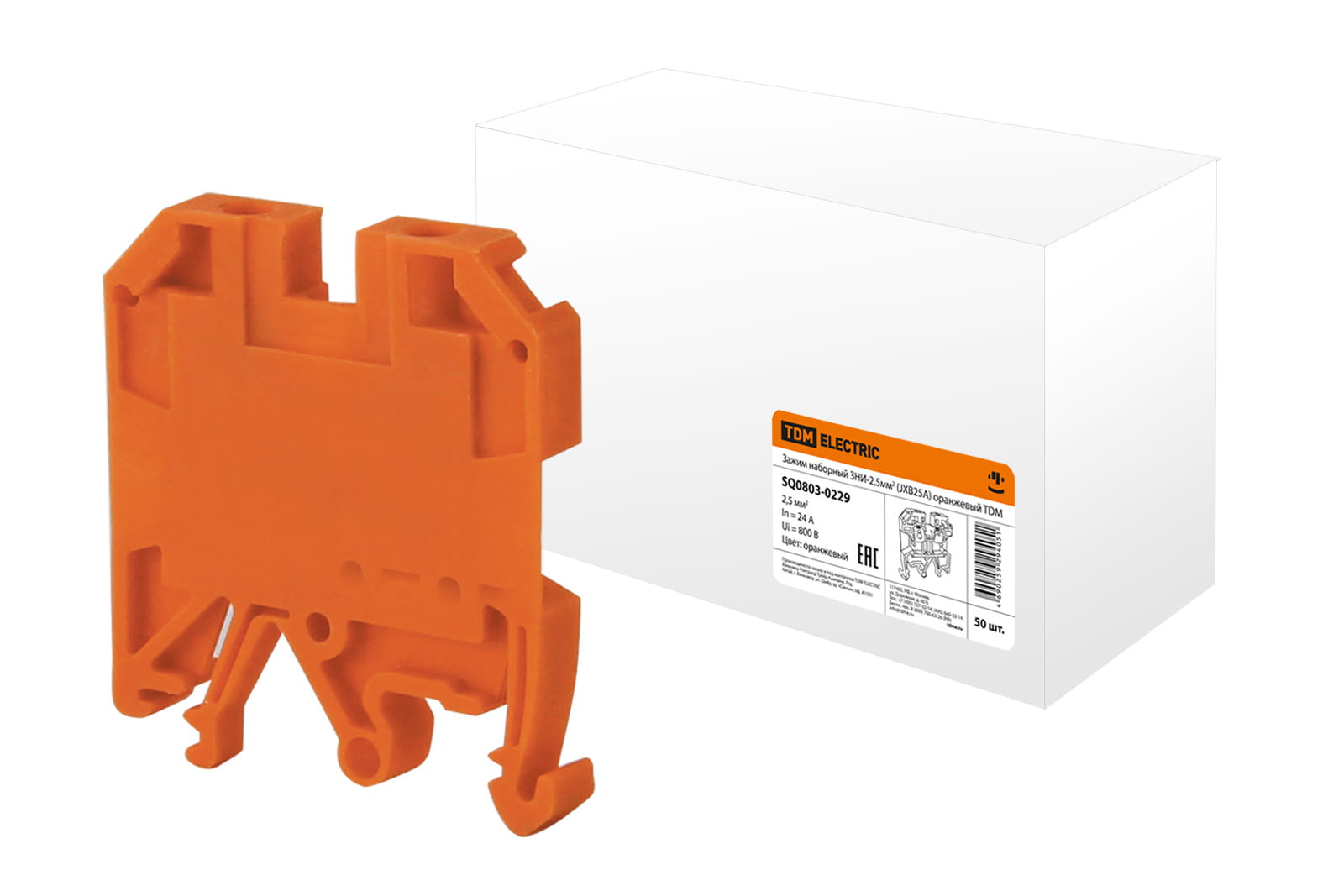

Зажим наборный ЗНИ-2,5мм2 (JXB25А) оранжевый

Зажим наборный ЗНИ-2,5мм2 (JXB25А) оранжевый
Производитель: ТДМ
Штрихкод: 4690259294037
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
35.00 ₽
 шт

Технические характеристики

Тип электрич. соединения 1Винтовое соединение
Количество уровней1
Количество зажимов на 1 уровень2
Поперечн. сечение подключ. тонкопроволочного провода без наконечника1 ... 2,5 мм²
Длина45,5 мм
Высота (на мин. возможной высоте установки)41,5 мм
Ширина/размер ячейки5,4 мм
Количество полюсов1
Соединенные внутри уровни (между собой)Да
Материал изоляции корпусаТермопласт
Тип разделенияСлайдер
Номин. ток In24 А
Способ монтажаDIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Номин. (расчетное) напряжение220 ... 600 В
Требуется торцевая пластинаДа
Поперечн. сечение подключ. многопроволочного (гибкого) провода1 ... 2,5 мм²
Позиция соединенияСбоку
Тип индикатора для индикации дефектаНет (без)
Направление кодированияГоризонтальн. и вертикальн.
Изолированн.Нет
Поперечн. сечение подключ. тонкопроволочного провода с наконечником1 ... 2,5 мм²
С пломбировочной крышкойНет
Возможно использование с функцией PENНет
Тип разъединения кросс-соединенияНет (без)
С интегрированным тестовым гнездомНет
Рабочая температура-30°C ... +40°C
ЦветОранжевый
Класс негорючести изоляц. материала согл. UL94V0
Тип электрич. соединения 2Винтовое соединение
С защитой от прикосновенияНет
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,75 ... 2,5 мм²
Код по каталогуSQ0803-0229

Преимущества

Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
