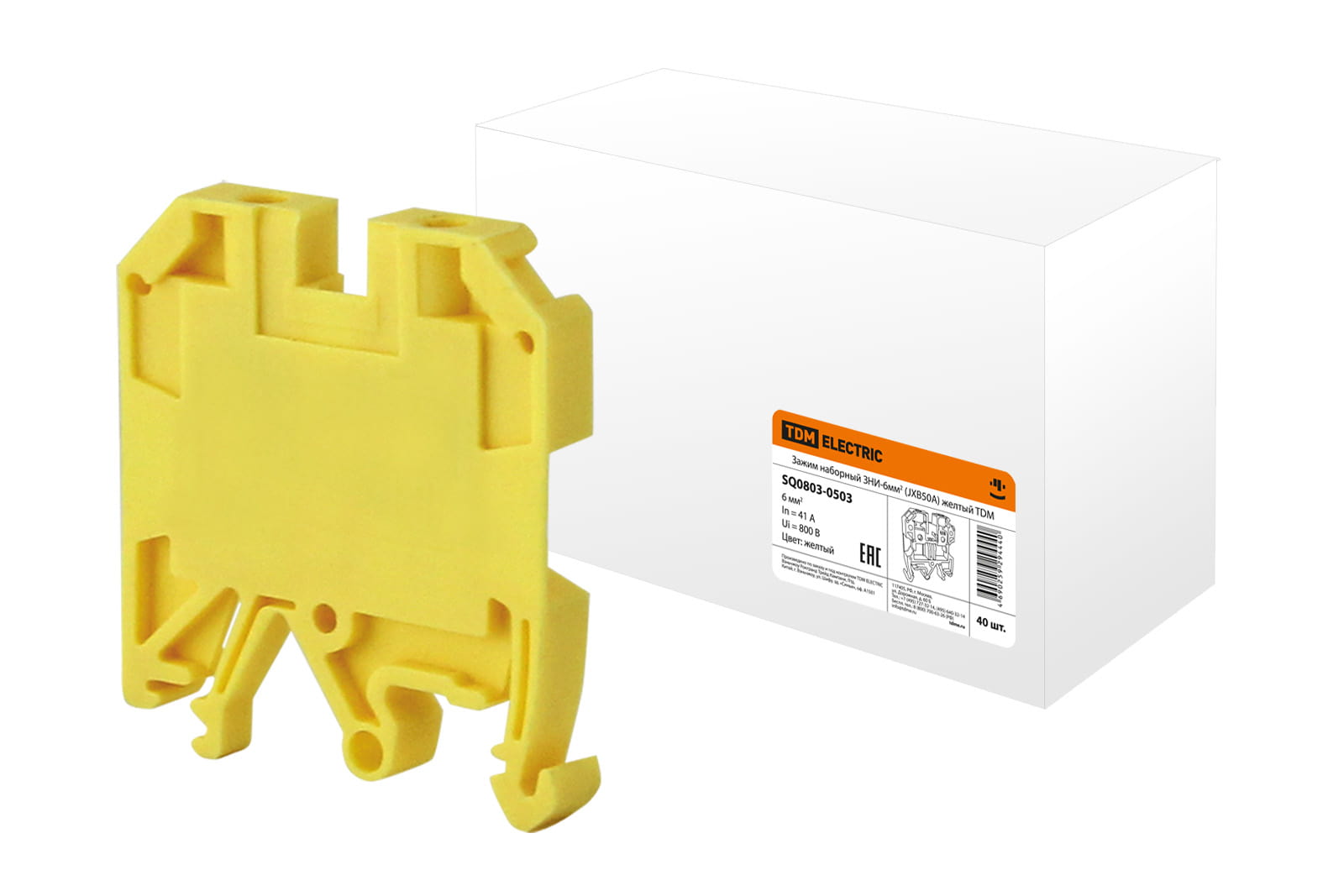

Зажим наборный ЗНИ-6мм2 (JXB50А) желтый

Артикул: 012.006.048

Производитель: ТДМ

Штрихкод: 4690259294426

Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

31.00 ₽

шт

Технические характеристики

Тип электрич. соединения 2	Винтовое соединение
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	3 ... 6 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	3 ... 6 мм²
Рабочая температура	-30°C ... +40°C
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Высота (на мин. возможной высоте установки)	42 мм
Ширина/размер ячейки	8 мм
Длина	46 мм
Поперечн. сечение подключ. многопроволочного (гибкого) провода	3 ... 6 мм²
Позиция соединения	Сбоку
Тип индикатора для индикации дефекта	Нет (без)
Тип разделения	Слайдер
Номин. ток In	41 А
Цвет	Желтый
Изолированн.	Нет
Материал изоляции корпуса	Термопласт
Тип разъединения кросс-соединения	Нет (без)
Количество полюсов	1
Соединенные внутри уровни (между собой)	Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода	2,5 ... 6 мм²
Направление кодирования	Горизонтальн. и вертикальн.
С защитой от прикосновения	Нет
Класс негорючести изоляц. материала согл. UL94	V0
Требуется торцевая пластина	Да
Количество уровней	1
Количество зажимов на 1 уровень	2
С пломбировочной крышкой	Нет
Номин. (расчетное) напряжение	220 ... 600 В
Тип электрич. соединения 1	Винтовое соединение
Возможно использование с функцией PEN	Нет
С интегрированным тестовым гнездом	Нет
Код по каталогу	SQ0803-0503

Преимущества

Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
