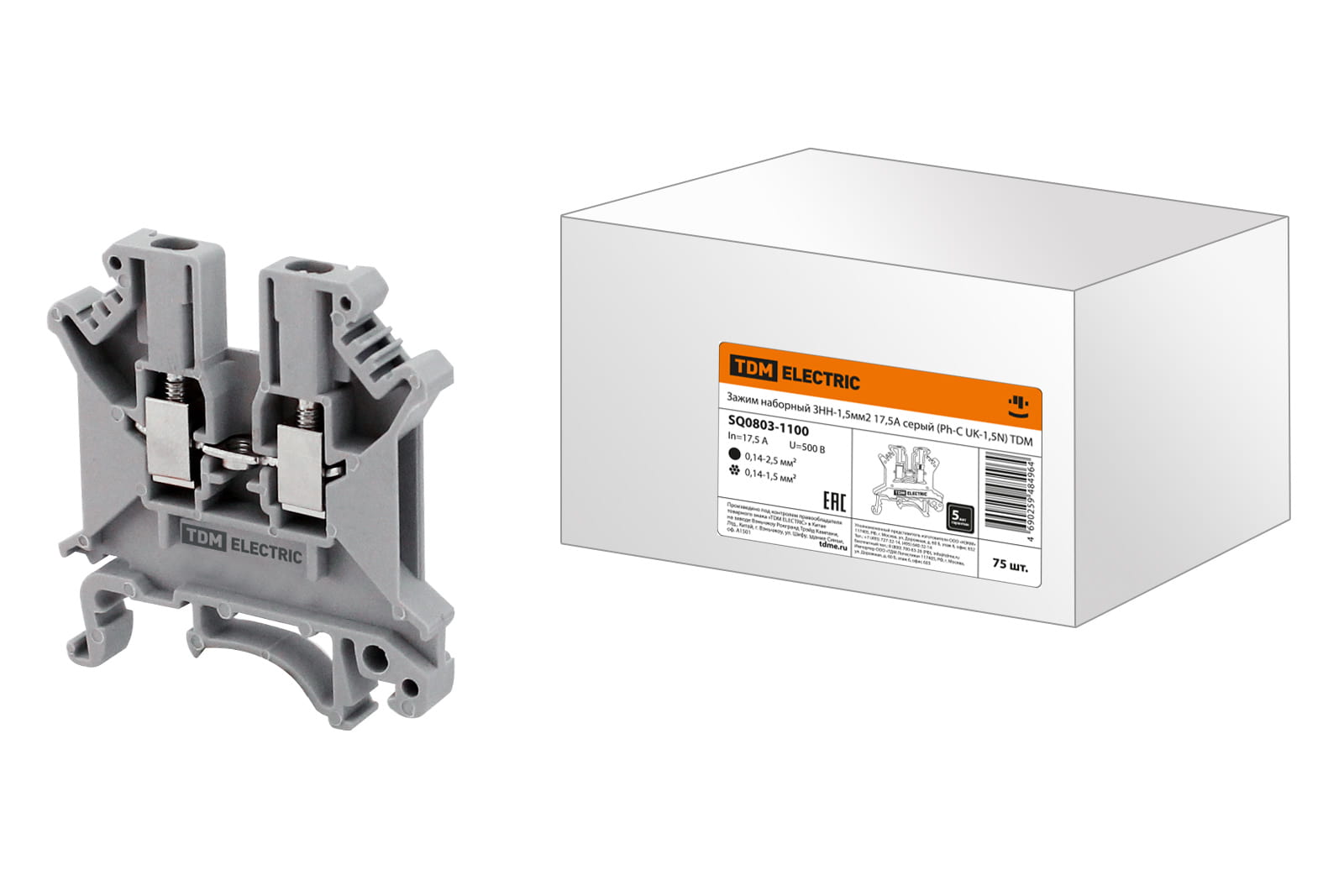

Зажим наборный ЗНН-1,5мм2 17,5А серый (Ph-C UK-1,5N)

Зажим наборный ЗНН-1,5мм2 серый
Производитель: ТДМ
Штрихкод: 4690259484957
Применение:
В технологическом оборудовании в качестве комплектующих. НКУ различного назначения.
Назначение:
Служат для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки сечением 1,5мм².
44.00 ₽
 шт

Технические характеристики

Ширина/размер ячейки4.5 мм
Высота (на мин. возможной высоте установки)40.5 мм
Длина42.5 мм
С пломбировочной крышкойНет
С интегрированным тестовым гнездомНет
С защитой от прикосновенияДа
Тип электрич. соединения 2Соединение с пружинным зажимом
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Номин. (расчетное) напряжение500 В
Тип электрич. соединения 1Соединение с пружинным зажимом
Позиция соединенияСверху
Рабочая температура-40°C ... +80°C
ИзолированДа
Количество полюсов1
Класс негорючести изоляц. материала согл. UL94V0
Требуется торцевая пластинаНет
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,14 ... 2,5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода0,14 ... 1,5 мм²
Возможно использование с функцией PENДа
Номин. ток In17.5 А
Количество уровней1
Количество зажимов на 1 уровень2
Соединенные внутри уровни (между собой)Да
Тип разделенияСлайдер
ЦветСерый
Код по каталогуSQ0803-1100

Преимущества

Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Возможность подключения нескольких проводов.
Крупная и четкая маркировка клеммных контактов.
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Универсальное крепление на DIN-рейку и G-образную рейку.
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
