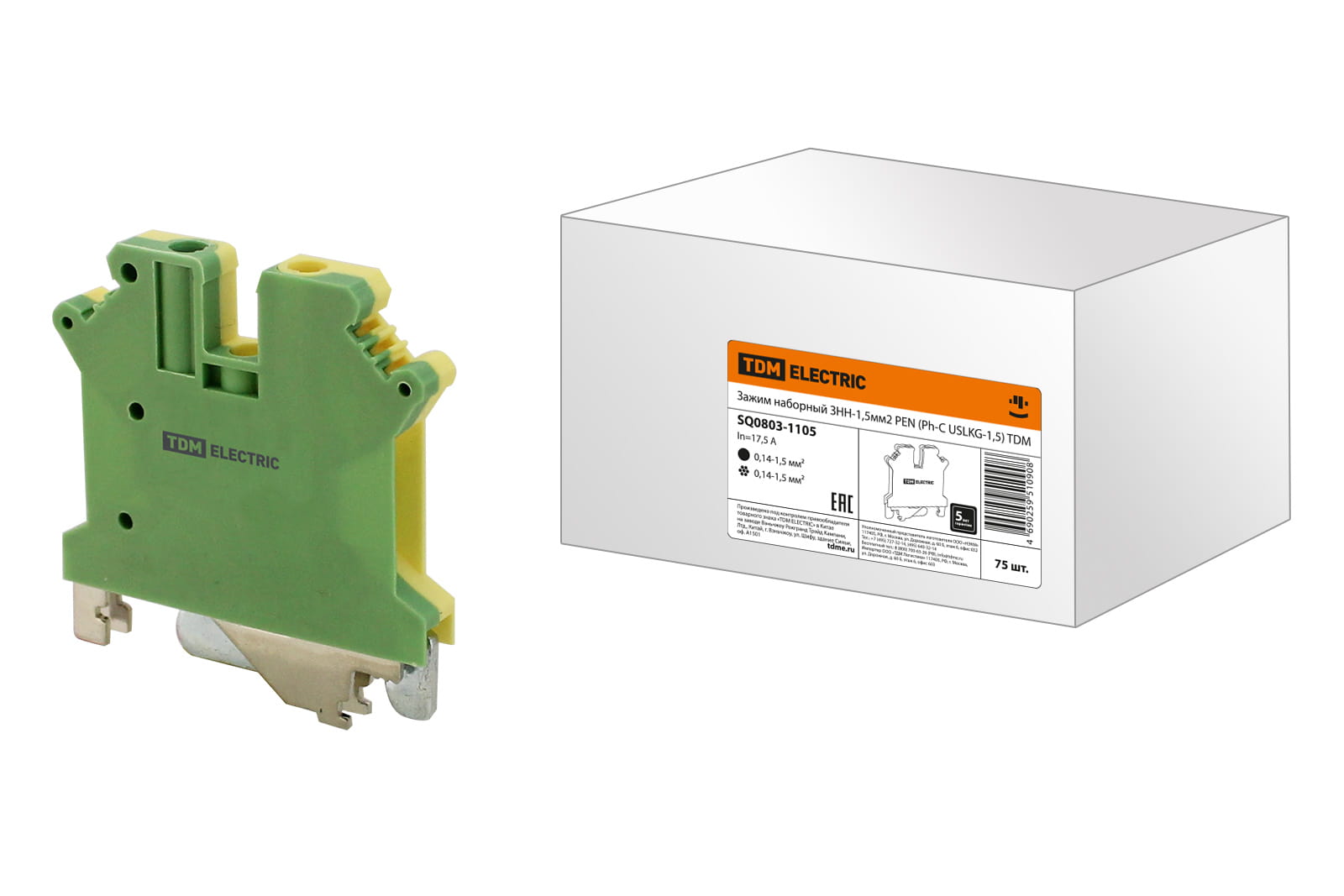

Зажим наборный ЗНН-1,5мм2 PEN (Ph-C USLKG-1,5)

Зажим наборный ЗНН-1,5мм2 PEN
Производитель: ТДМ
Штрихкод: 4690259484995
Применение:
В технологическом оборудовании в качестве комплектующих. НКУ различного назначения.
Назначение:
Служат для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки сечением 1,5мм².
99.00 ₽
 шт

Технические характеристики

ЦветЖелто-зеленый
Материал изоляции корпусаТермопласт
Позиция соединенияСбоку
ИзолированДа
Количество полюсов1
Возможно использование с функцией PENДа
С защитой от прикосновенияДа
Номин. ток In17.5 А
Соединенные внутри уровни (между собой)Да
Тип разделенияСлайдер
Рабочая температура-40°C ... +80°C
Длина43 мм
Высота (на мин. возможной высоте установки)41 мм
Ширина/размер ячейки4.5 мм
Количество уровней1
Направление кодированияГоризонтальн. и вертикальн.
Способ монтажаDIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Номин. (расчетное) напряжение500 В
Класс негорючести изоляц. материала согл. UL94V0
Тип электрич. соединения 1Винтовое соединение
Тип электрич. соединения 2Винтовое соединение
Количество зажимов на 1 уровень2
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,14 ... 1,5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода0,14 ... 1,5 мм²
Тип разъединения кросс-соединенияНет (без)
Код по каталогуSQ0803-1105

Преимущества

Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Крупная и четкая маркировка клеммных контактов.
Возможность подключения нескольких проводов.
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Универсальное крепление на DIN-рейку и G-образную рейку.
