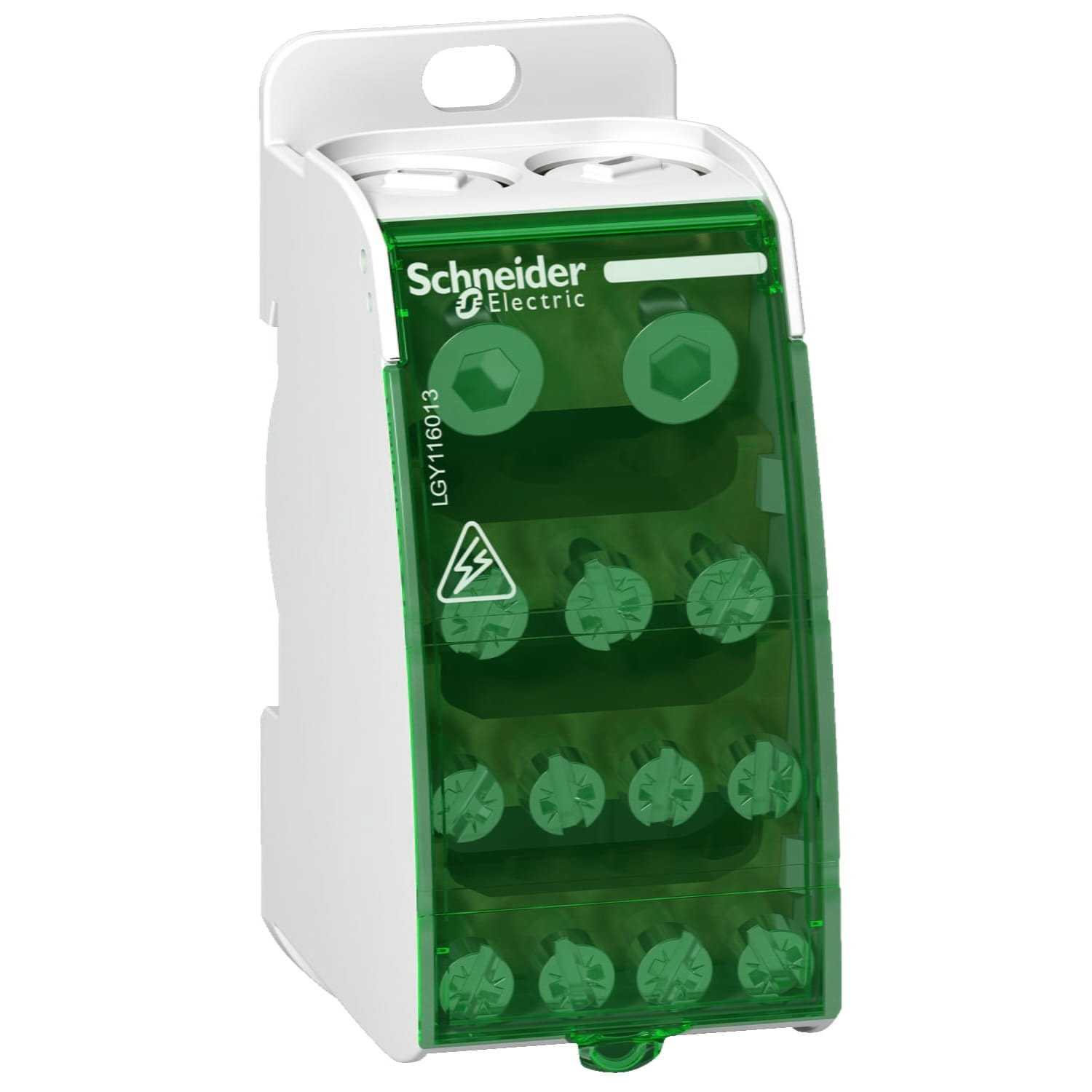

Распределительный блок LGY116013

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 012.012.022

Производитель: Schneider Electric

Штрихкод: 3606480542169

Однополюсный винтовой распределительный блок LGY116013 устанавливается на DIN-рейке или на монтажной плате. Совместим с распределительными щитами серий Prisma G и P, Pragma, Mini Pragma. Входящие и отходящие цепи подключены к клеммным колодкам с винтовыми зажимами с помощью как гибких, так и жестких кабелей с наконечниками.

☎ Цена по запросу

Описание

Основные характеристики

Серия	Linergy
Наименование продукта	Linergy DS
Тип продукта	Распределительный блок

Дополнительные характеристики

Монтажная опора	DIN-рейка
Совместимость серий продукта	Prisma G Prisma P Prisma PH Prisma Pack Spacial КАedra Pragma TeSys
Совместимость продукта	Шкафы Spacial
Описание полюсов	1P
Отходящие линии распределительного блока	13 отверстий
[Ue] номинальное рабочее напряжение	230 В Переменный ток Ph/N 440 В Переменный ток Ph/Ph
Номинальное напряжение изоляции	500 V AC
Номинальное импульсное выдерживаемое напряжение	8 кВ
[Ie] номинальный рабочий ток	160 A at 40 °C
[Icw] кратковременно выдерживаемый ток	8,4 кА для 1 с
[Ipk] допустимый пиковый ток	36 кА
Соединения – клеммы	Питание: винтовой зажим 2 кабель (-и) 25…70 мм² Жесткий Питание: винтовой зажим 2 кабель (-и) 16…50 мм² Гибкий с кабельным наконечником Распределение: винтовой зажим 3 кабель (-и) 2,5…25 мм² Жесткий Распределение: винтовой зажим 3 кабель (-и) 1,5…16 мм² Гибкий с кабельным наконечником Распределение: винтовой зажим 8 кабель (-и) 1,5…16 мм² Жесткий Распределение: винтовой зажим 8 кабель (-и) 1,5…10 мм² Гибкий с кабельным наконечником
Момент затяжки	Распределение: 2 Н-м Плоская отвертка 7,5 мм Распределение: 2 Н-м PZ2 отвертка 7,5 мм Распределение: 2 Н-м Плоская отвертка 5,8 мм Распределение: 2 Н-м PZ2 отвертка 5,8 мм Питание: 9 Н-м Плоская отвертка 12 мм Питание: 9 Н-м PZ2 отвертка 12 мм
Шаг 9 мм	4
Высота	85 мм
Ширина	36 мм
Глубина	50,5 мм
Вес нетто	0,168 кг
Цвет	White (RAL 9003)

Условия эксплуатации

Степень загрязнения	3
Категория перенапряжения	III
Электрическая прочность изоляции	2500 В
Стандарты	EN/IEC 60947-7-1 EN/IEC 61439-1
Рабочая температура окружающей среды	-25…55 °C
