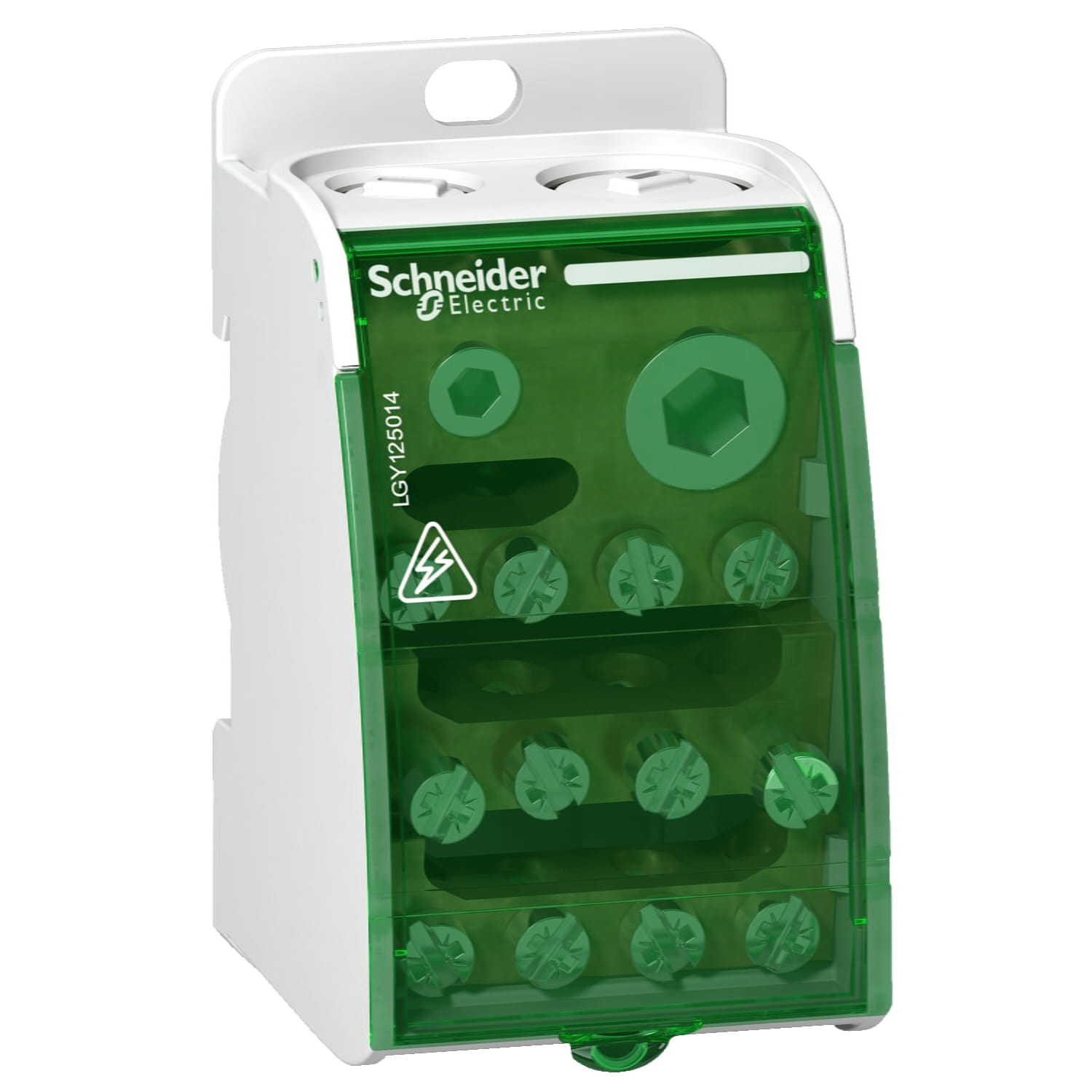

Распределительный блок LGY125014

Артикул: 012.012.023
Распределительный блок LGY125014
Производитель: Schneider Electric
Штрихкод: 3606480542176
Однополюсный винтовой распределительный блок LGY125014 устанавливается на DIN-рейке или на монтажной плате. Совместим с распределительными щитами серий Prisma G и P, Pragma, Mini Pragma. Входящие и отходящие цепи подключены к клеммным колодкам с винтовыми зажимами с помощью как гибких, так и жестких кабелей с наконечниками.
☎ Цена по запросу

Основные характеристики

СерияLinergy
Наименование продуктаLinergy DS
Тип продуктаРаспределительный блок

Дополнительные характеристики

Монтажная опораDIN-рейка
Совместимость серий продуктаPrisma G
Prisma P
Prisma PH
Spacial
TeSys
Совместимость продуктаШкафы Spacial
Описание полюсов1P
Отходящие линии распределительного блока14 отверстий
[Ue] номинальное рабочее напряжение230 В Переменный ток Ph/N
440 В Переменный ток Ph/Ph
Номинальное напряжение изоляции500 V AC
Номинальное импульсное выдерживаемое напряжение8 кВ
[Ie] номинальный рабочий ток250 A at 40 °C
[Icw] кратковременно выдерживаемый ток14,4 кА для 1 с
[Ipk] допустимый пиковый ток60 кА
Соединения – клеммыРаспределение: винтовой зажим 4 кабель (-и) 1,5…16 мм² Жесткий
Распределение: винтовой зажим 4 кабель (-и) 1,5…10 мм² Гибкий с кабельным наконечником
Распределение: винтовой зажим 8 кабель (-и) 2,5…25 мм² Жесткий
Распределение: винтовой зажим 8 кабель (-и) 1,5…16 мм² Гибкий с кабельным наконечником
Питание: винтовой зажим 1 кабель (-и) 35…120 мм² Жесткий
Питание: винтовой зажим 1 кабель (-и) 23…95 мм² Гибкий с кабельным наконечником
Распределение: винтовой зажим 1 кабель (-и) 1,5…50 мм² Жесткий
Распределение: винтовой зажим 1 кабель (-и) 1,5…35 мм² Гибкий с кабельным наконечником
Момент затяжкиРаспределение: 2 Н-м Плоская отвертка 7,5 мм
Распределение: 2 Н-м PZ2 отвертка 7,5 мм
Питание: 10 Н-м Плоская отвертка 15,3 мм
Питание: 10 Н-м PZ2 отвертка 15,3 мм
Распределение: 4 Н-м Плоская отвертка 10 мм
Распределение: 4 Н-м PZ2 отвертка 10 мм
Распределение: 2 Н-м Плоская отвертка 6 мм
Распределение: 2 Н-м PZ2 отвертка 6 мм
Шаг 9 мм5
Высота85 мм
Ширина45 мм
Глубина50,5 мм
Вес нетто0,252 кг
ЦветБелый (RAL 9003)

Условия эксплуатации

Степень загрязнения3
Категория перенапряженияIII
Электрическая прочность изоляции2500 В
СтандартыEN/IEC 60947-7-1
EN/IEC 61439-1
Рабочая температура окружающей среды-25…55 °C
