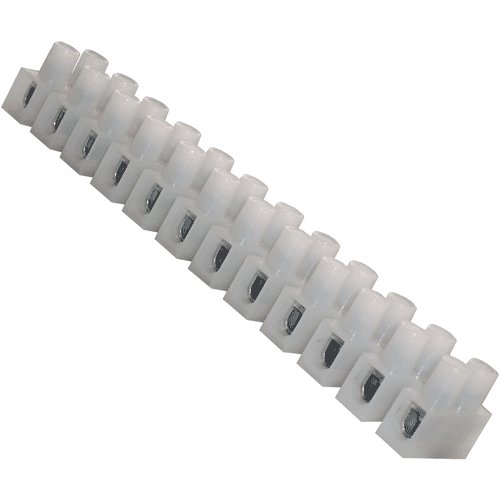

Клеммная колодка DG10HS-0-12P-17

Артикул: 012.007.002

Производитель: Degson

Клеммная колодка DG10HS-0-12P - 12 клемм.
Предназначена для соединения и разветвления многожильных медных и алюминиевых проводов общим сечением 1.0-6.0мм². Фиксация проводников осуществляется при помощи винтов. U-образный контакт выполнен из формованной листовой стали с улучшенными резистивными свойствами. Такое исполнение обеспечивает высокую прочность контактов. Для улучшения проводящих свойств, основание контактной части изготовлено из чистой меди.

Товар поставляется только под заказ. Минимальная партия от 1000 шт. Позвоните или напишите нам, если требуется поставка этого товара.

Маркировка и коды заказа

−

Цвет колодки

1 - серый	6 - красный
2 - синий	7 - бесцветный
3 - черный	8 - желтый
4- зеленый	9 - белый
5 - оранжевый

Количество полюсов

Дополнительная изоляция снизу, мм

Исполнение/серия

Типоразмер

Наименование производителя

Номенклатура клеммных колодок серии HS

Наименование	Площадь поперечного сечения, мм²	Рабочий ток, A	Рабочее напряжение, Vac	Размеры, мм
Наименование	Площадь поперечного сечения, мм²	Рабочий ток, A	Рабочее напряжение, Vac	A	B	C	D	E	F
DG8HS-0	0.5-4.0	32	450	96.0	17.8	14.3	8.2	Ø3.0	2.90 * 3.40
DG10HS-0	1.0-6.0	41	450	116.7	20.0	15.6	10.0	Ø3.5	3.45 * 4.00
DG12HS-0	2.5-10.0	57	750	134.3	23.4	17.8	11.5	Ø3.7	4.25 * 4.70
DG15HS-0	6.0-16.0	76	750	174.8	25.2	21.8	15.0	Ø5.2	5.50 * 6.00
DG16HS-0	10.0-25.0	101	750	188.0	30.0	26.5	16.0	Ø4.0	7.00 * 7.50
DG18HS-0	16.0-35.0	125	750	121.1	36.5	28.5	18.0	Ø4.0	8.10 * 8.60

Технические характеристики

- материал корпуса: Полиамид PA66, UL94V-2;
- материал контактной части: сталь с улучшенными резистивными свойствами;
- материал основания контактной части: медь оцинкованная;
- материал винтов: сталь с хром-цинковым покрытием;
- температура эксплуатации: -40°C...+110°C;
- количество пар полюсов: 2 - 12;
- соответствует стандартам UL, IEC;

Размеры
