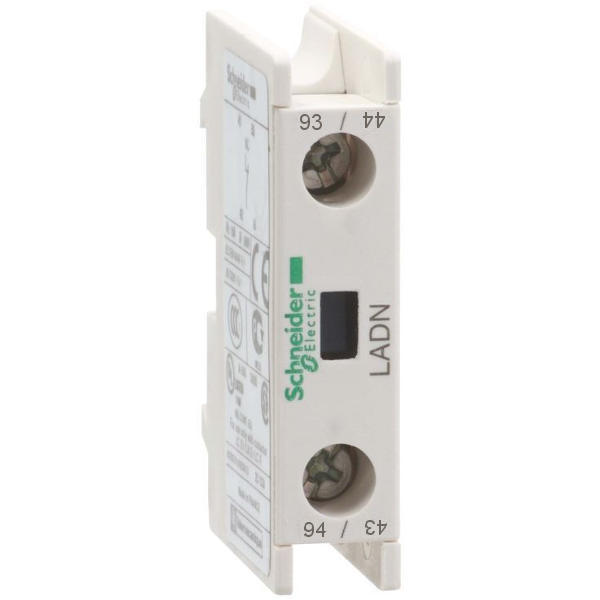

Блок дополнительных контактов LADN10

Артикул: 004.001.903
Блок дополнительных контактов LADN10
Производитель: Schneider Electric
Штрихкод: 3389110383744
Дополнительный блок контактов 1НО LADN10 позволяет увеличить число дополнительных контактов. Применим с контакторами серии LC1D и LC1F. Устанавливаются на фронтальную поверхность контактора.
− Номинальное рабочее напряжение 690В 25...400Гц.
− Номинальный ток 10 А при ≤60°C.
− Винтовой зажим контактов, сечение подключаемых проводов 1...2,5мм2.
1400.00₽
 шт

Основные характеристики

СерияTeSys
Наименование продуктаTeSys D
Тип продуктаБлок вспомогательных контактов
Краткое название устройстваLADN
Совместимость серий продуктаTeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
Место монтажаПередний
Конфигурация главных контактов1 Н.О.
Contacts operationМгновенный
[Ue] номинальное рабочее напряжение690 V AC 25...400 Hz
[Ie] номинальный рабочий ток6 A at 120 V AC-15
1,04 А в 690 В AC-15
0,55 А в 125 В DC-13
0.1 A at 600 V DC-13
[Ui] номинальное напряжение изоляции690 V conforming to IEC 60947-5-1
600 V conforming to UL 60947-5-1
600 V conforming to CSA C22.2 No 60947-5-1
[Ith] условный тепловой ток на открытом воздухе10 A (at 60 °C)
СтандартыEN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
СертификатыIECEE CB Scheme
UL
CSA
CCC
EAC

Дополнительные характеристики

Номинальная включающая способность Irms140 A AC conforming to IEC 60947-5-1
250 А Постоянный ток в соответствии с IEC 60947-5-1
Допустимый кратковременно выдерживаемый ток100 А в < 60 °C 1 с
120 А в < 60 °C 500 мс
140 А в < 60 °C 100 мс
Тип защитыGG fuse 10 A
Механическая износостойкость30 млн. циклов
Минимальный коммутируемый ток5 mA
Минимальное коммутируемое напряжение17 V
Время без перекрытия1,5 мс при снятии напряжения нет времени перекрытия между Н.З. и Н.О. контактами
1,5 мс при подаче напряжения нет времени перекрытия между Н.З. и Н.О. контактами
Сопротивление изоляции> 10 MOhm
Соединения – клеммыВинтовой зажим 1 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Винтовой зажим 1 кабель (-и) 1…2,5 мм²Гибкий без наконечника
Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end
Винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий без наконечника
Винтовой зажим 1 кабель (-и) 1…2,5 мм²Жесткий
Винтовой зажим 2 кабель (-и) 1…2,5 мм²Жесткий
Момент затяжки1,7 Н-м - с помощью отвертки плоск. Ø 6 мм
1,7 Н-м - с помощью отвертки Philips No 2
Высота48 мм
Ширина13 мм
Глубина35 мм
Вес нетто0,02 кг

Условия эксплуатации

Характеристики окружающей средыНормальные окружающие условия
Степень защиты IPIP20 в соответствии с МЭК 60529
Защитное исполнениеTH conforming to IEC 60068
Температура окружающей среды при хранении-60…80 °C
Рабочая температура окружающей среды-5…60 °C
Рабочая высота3000 м
