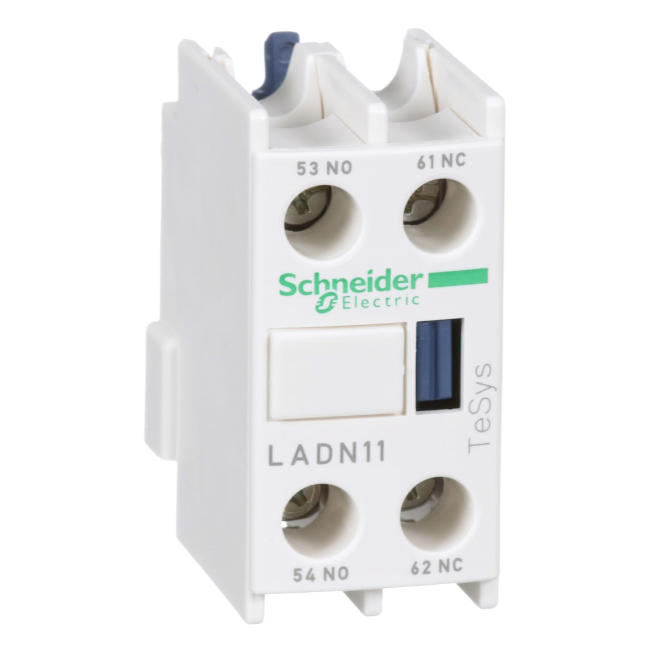

Блок дополнительных контактов LADN11

Блок дополнительных контактов LADN11
Производитель: Schneider Electric
Штрихкод: 3389110383836
Дополнительный блок контактов 1НО+1НЗ LADN11 позволяет увеличить число дополнительных контактов. Применимы с контакторами серии LC1D и LC1F. Устанавливаются на фронтальную поверхность контактора.
− Номинальное напряжение: 690 В.
− Номинальный ток: 10 А.
− Винтовой зажим контактов, сечение подключаемых проводов 1...2,5мм².
997.00₽
 шт

Основные характеристики

СерияTeSys
Наименование продуктаTeSys D
Тип продуктаБлок вспомогательных контактов
Краткое название устройстваLADN
Совместимость серий продуктаTeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
Место монтажаПередний
Конфигурация главных контактов1 Н.О. + 1 Н.З.
Contacts operationInstantaneous
[Ue] номинальное рабочее напряжение690 V AC 25...400 Hz
[Ie] номинальный рабочий ток6 A at 120 V AC-15
1.04 A at 690 V AC-15
0.55 A at 125 V DC-13
0.1 A at 600 V DC-13
[Ui] номинальное напряжение изоляции690 V conforming to IEC 60947-5-1
600 V conforming to UL 60947-5-1
600 V conforming to CSA C22.2 No 60947-5-1
[Ith] условный тепловой ток на открытом воздухе10 A (at 60 °C)
СтандартыEN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
СертификатыIECEE CB Scheme
UL
CSA
CCC
EAC

Дополнительные характеристики

Номинальная включающая способность Irms140 A AC conforming to IEC 60947-5-1
250 A DC conforming to IEC 60947-5-1
Допустимый кратковременно выдерживаемый ток100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Тип защитыGG fuse 10 A
Механическая износостойкость30 млн. циклов
Минимальный коммутируемый ток5 мА
Минимальное коммутируемое напряжение17 В
Время без перекрытия1.5 ms on de-energisation no overlap between NC and NO contact
1.5 ms on energisation no overlap between NC and NO contact
Сопротивление изоляции> 10 МОм
Соединения – клеммыScrew clamp terminals 1 cable(s) 1…2.5 mm²flexible with cable end
Screw clamp terminals 1 cable(s) 1…2.5 mm²flexible without cable end
Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end
Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible without cable end
Screw clamp terminals 1 cable(s) 1…2.5 mm²rigid
Screw clamp terminals 2 cable(s) 1…2.5 mm²rigid
Момент затяжки1.7 N.m - with screwdriver flat Ø 6 mm
1.7 N.m - with screwdriver Philips No 2
Высота48 мм
Ширина26 мм
Глубина42 мм

Условия эксплуатации

Характеристики окружающей средыНормальные окружающие условия
Степень защиты IPIP20 в соответствии с МЭК 60529
Защитное исполнениеTH conforming to IEC 60068
Температура окружающей среды при хранении-60…80 °C
Рабочая температура окружающей среды-5…60 °C
Рабочая высота3000 m
