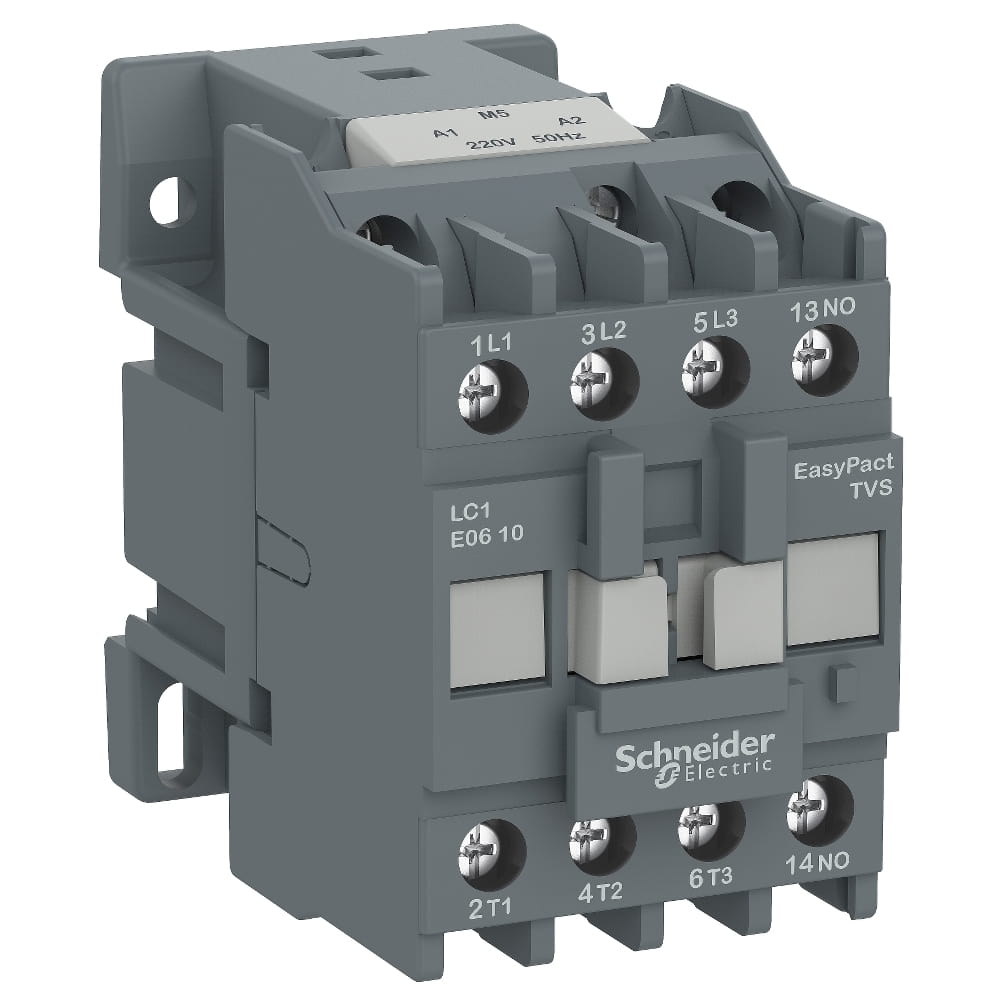

Контактор LC1E0610M5

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 004.005.065

Производитель: Schneider Electric

Штрихкод: 3606480327506

Контактор LC1E0610M5 1НО 6А 400В AC3, катушка 220В/50Гц разработан на базе знаменитых европейских пускателей серии TeSys D и является их упрощенной модификацией.
Применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.

☎ Цена по запросу

Основные характеристики

Серия	EasyPact
Наименование продукта	EasyPact TVS
Тип продукта	Контактор
Краткое название устройства	LC1E
Применение контактора	Управление электродвигателем Активная нагрузка
Категория применения	AC-3 AC-1
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: ≤ 690 V Переменный ток 50/60 Гц
[Ie] номинальный рабочий ток	6 A (at < 60 °C) at ≤ 440 V AC AC-3 for power circuit 20 A (at < 60 °C) at ≤ 440 V AC AC-1 for power circuit
Мощность двигателя, кВт	1,1 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 2,2 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 2,2 кВт в 415 В Переменный ток 50/60 Гц (AC-3) 2,2 кВт в 440 В Переменный ток 50/60 Гц (AC-3) 3 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 3 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
Тип цепи управления	Переменный ток в 50 Гц
напряжение цепи управления	220 V AC 50 Hz
Высота	74 мм
Ширина	45 мм
Глубина	80 мм
Вес нетто	0,3 кг
Цвет	Серый (RAL 7011)

Дополнительные характеристики

Вспомогательные контакты	1 Н.О.
[Up] номинальное импульсное выдерживаемое напряжение	6 kV coil not connected to the power circuit conforming to IEC 60947
[Ui] номинальное напряжение изоляции	690 В в соответствии с IEC 60947-4-1
Категория перенапряжения	III
Номинальная включающая способность Irms	60 A at 440 V AC for power circuit conforming to IEC 60947-4-1
Номинальная отключающая способность	48 A at 440 V for power circuit conforming to IEC 60947
[Icw] номинальный кратковременно допустимый ток	80 A 40 °C - 10 s for power circuit 45 A 40 °C - 60 s for power circuit 20 A 40 °C - 600 s for power circuit
Соответствующий номинал предохранителя	10 А gG в ≤ 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1 12 A gG at ≤ 690 V coordination type 1 for power circuit
Среднее полное сопротивление	2.5 mOhm - Ith 20 A 50 Hz for power circuit
Мощность, рассеиваемая одним полюсом	0.09 W AC-3 1 W AC-1
Пределы напряжения цепи управления	Находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C) Отпускание: 0,3...0,6 Uc в 50 Гц 55 °C)
Время работы	12...22 ms on closing 4...19 ms on opening
Механическая износостойкость	10000000 циклы
Максимальная частота коммутации	1800 cyc/h 60 °C
Потребляемая мощность при срабатывании	95 VA 50 Hz cos phi 0.75 (at 20 °C) 95 VA 60 Hz cos phi 0.75 (at 20 °C)
Потребляемая мощность при удержании, В·А	8.5 VA 50 Hz cos phi 0.3 (at 20 °C) 8.5 VA 60 Hz cos phi 0.3 (at 20 °C)
Теплоотдача	2…3 W for control circuit
Минимальный коммутируемый ток	5 мА для Цепь управления
Минимальное коммутируемое напряжение	17 В для Цепь управления
Время без перекрытия	1,5 мс при подаче напряжения guaranteed between NC and NO contact 1,5 мс при снятии напряжения guaranteed between NC and NO contact
Сопротивление изоляции	> 10 МОм для Цепь управления
Электрическая износостойкость	1400000 cycles AC-3 150000 cycles AC-1
Монтажная опора	Монтаж на панель DIN-рейка
Соединения – клеммы	Силовая цепь: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий С кабельным наконечником Power circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end Силовая цепь: винтовой зажим 1 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника Power circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: solid without cable end Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий Без наконечника Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: Гибкий Без наконечника Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий С кабельным наконечником Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Recommended tightening torque	Power circuit: 1.2 N.m Control circuit: 1.2 N.m
Max tightening torque	Power circuit: 1.4 N.m Цепь управления: 1,4 Н-м

Условия эксплуатации

Стандарты	IEC 60947-1 IEC 60947-5-1 IEC 60947-4-1
Сертификаты	EAC
Степень защиты IP	IP2x в соответствии с МЭК 60529
Защитное исполнение	TH (степень загрязнения 3) в соответствии с IEC 60068
Степень загрязнения	3
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
Допустимая температура воздуха вокруг устройства	-20…70 °C при Uc
Рабочая высота	3000 м без ухудшения номинальных значений
Огнестойкость	850 °C в соответствии с МЭК 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц Удары контактор разомкнут: 7 g (ном.) в течение 11 мс Удары контактор замкнут: 10 gn в течение 11 мс

Установочные размеры и принципиальная электрическая схема
