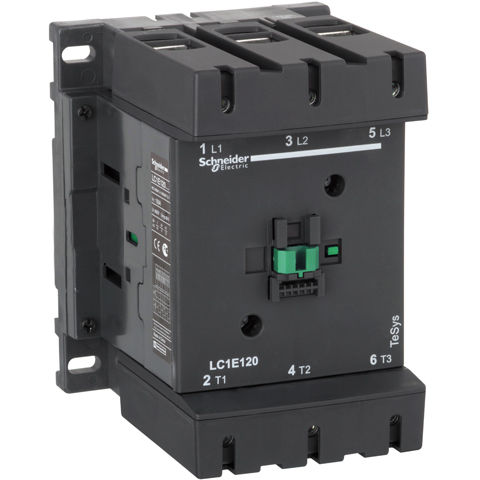

Контактор LC1E120M5

Контактор LC1E120M5
Производитель: Schneider Electric
Штрихкод: 3606480323676
Контактор LC1E120M5 НО+НЗ, 120A, 380В AC3, 220В/50Гц разработан на базе знаменитых европейских пускателей серии TeSys F115 и является его упрощенной модификацией.
Применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Цена по запросу

Основные характеристики

СерияEasyPact
Наименование продуктаEasyPact TVS
Тип продуктаКонтактор
Краткое название устройстваLC1E
Применение контактораУправление электродвигателем
Активная нагрузка
Категория примененияAC-3
AC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеСиловая цепь: ≤ 690 V Переменный ток 50/60 Гц
[Ie] номинальный рабочий ток120 А 55 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
150 А 40 °C) в ≤ 440 V Переменный ток AC-1 для Силовая цепь
Мощность двигателя, кВт37 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
55 kW at 380...400 V AC 50/60 Hz (AC-3)
59 kW at 415 V AC 50/60 Hz (AC-3)
59 kW at 440 V AC 50/60 Hz (AC-3)
75 kW at 500 V AC 50/60 Hz (AC-3)
80 kW at 660...690 V AC 50/60 Hz (AC-3)
Тип цепи управленияПеременный ток в 50 Гц
напряжение цепи управления220 В Переменный ток 50 Гц
Высота158 мм
Ширина120 мм
Глубина132 мм
Вес нетто2,3 кг

Дополнительные характеристики

Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение8 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
[Ui] номинальное напряжение изоляции690 В в соответствии с IEC 60947-4-1
Категория перенапряженияIII
Номинальная включающая способность Irms1200 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность960 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток1100 А в < 40 °C - 10 с для Силовая цепь
Соответствующий номинал предохранителя250 А gG в ≤ 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1
10 А gG в ≤ 690 V координация тип 1 для Силовая цепь
Среднее полное сопротивление0,6 мОм - Ith 150 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом8,6 Вт AC-3
14 Вт AC-1
Пределы напряжения цепи управленияOperational: 0.85...1.1 Uc at 50 Hz (at < 55 °C)
Отпускание: 0,35...0,55 Uc в 50 Гц 55 °C)
Время работы20...50 мс при замыкании
6...20 мс при размыкании
Механическая износостойкость400000 циклы
Максимальная частота коммутации1200 цикл/ч в < 55 °C
Потребляемая мощность при срабатывании300 VA 50 Hz cos phi 0.8 (at 20 °C)
300 VA 60 Hz cos phi 0.8 (at 20 °C)
Потребляемая мощность при удержании, В·А22 VA 50 Hz cos phi 0.3 (at 20 °C)
22 VA 60 Hz cos phi 0.3 (at 20 °C)
Теплоотдача3…8 Вт для Цепь управления
Минимальный коммутируемый ток5 мА для Цепь управления
Минимальное коммутируемое напряжение17 В для Цепь управления
Время без перекрытия1,5 мс при подаче напряжения guaranteed between NC and NO contact
1,5 мс при снятии напряжения guaranteed between NC and NO contact
Сопротивление изоляции> 10 МОм для Цепь управления
Электрическая износостойкость800000 циклы AC-3
250000 циклы AC-1
Монтажная опораDIN-рейка
Монтаж на панель
Соединения – клеммыЦепь управления: винтовой зажим 2 1…2,5 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 10…120 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 20…170 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 10…120 мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 20…170 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 1 1…2,5 мм² - жесткость кабеля: Гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…2,5 мм² - жесткость кабеля: Гибкий Без наконечника
Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: flexible with cable end
Цепь управления: винтовой зажим 1 1…2,5 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…2,5 мм² - жесткость кабеля: жесткий кабель Без наконечника
Recommended tightening torqueСиловая цепь: 12 Н-м
Control circuit: 1.2 N.m
Max tightening torqueСиловая цепь: 13,5 Н-м
Цепь управления: 1,4 Н-м

Условия эксплуатации

СтандартыIEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
СертификатыEAC
CE
Степень защиты IPIP2x в соответствии с МЭК 60529
Защитное исполнениеTH (степень загрязнения 3) в соответствии с МЭК 60068-2-30 тест Db
Степень загрязнения3
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-20…70 °C при Uc
Рабочая высота3000 м без ухудшения номинальных значений
Огнестойкость850 °C в соответствии с IEC 60695-2-1
Механическая стойкостьVibrations contactor open: 1.5 Gn, 5...300 Hz
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Удары контактор замкнут: 7 g (ном.) в течение 11 мс

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1E120M5 схема контактора LC1-E120M5
