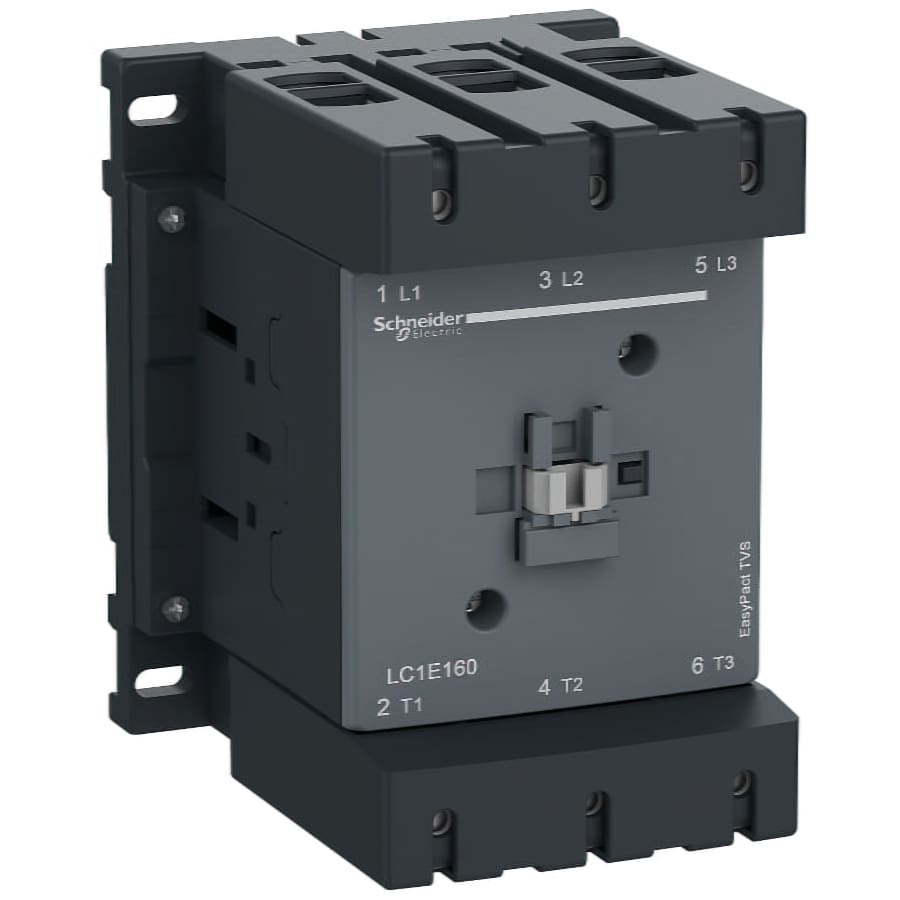

Контактор LC1E160M5

Контактор LC1E160M5
Производитель: Schneider Electric
Штрихкод: 3606480323751
Контактор LC1E160M5 НО+НЗ, 160A, 380В AC3, 220В/50Гц разработан на базе знаменитых европейских пускателей серии TeSys D и является их упрощенной модификацией.
Применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Посмотреть аналоги.
Цена по запросу

Основные характеристики

СерияEasyPact
Наименование продуктаEasyPact TVS
Тип продуктаКонтактор
Краткое название устройстваLC1E
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-1
AC-3
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток160 А 55 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
200 A (at < 55 °C) at ≤ 440 V AC AC-1 for power circuit
Мощность двигателя, кВт45 кВт в 220...230 V Переменный ток 50/60 Гц
75 кВт в 380...400 V
80 кВт в 415 В
80 кВт в 440 В
90 кВт в 500 В
100 кВт в 660...690 В
Тип цепи управленияПеременный ток в 50 Гц
напряжение цепи управления220 V AC 50 Hz
Высота158 мм
Ширина120 мм
Глубина132 мм
Вес нетто2,3 кг

Дополнительные характеристики

Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение8 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
[Ui] номинальное напряжение изоляции690 V conforming to IEC 60947-4-1
Категория перенапряженияIII
Номинальная включающая способность Irms1600 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность1280 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток1400 A 40 °C - 10 s for power circuit
Соответствующий номинал предохранителя10 A gG at ≤ 690 V coordination type 1 for control circuit conforming to IEC 60947-5-1
315 А gG в ≤ 690 V координация тип 1 для Силовая цепь
Среднее полное сопротивление0,6 мОм - Ith 200 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом24 Вт AC-1
15 W AC-3
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)
Отпускание: 0,35...0,55 Uc в 50 Гц 55 °C)
Время работы20...50 ms on closing
6...20 ms on opening
Механическая износостойкость400000 циклы
Максимальная частота коммутации1200 цикл/ч в < 55 °C
Потребляемая мощность при срабатывании300 VA 50 Hz cos phi 0.9 (at 20 °C)
300 В·А 60 Гц 0,9 20 °C)
Потребляемая мощность при удержании, В·А22 VA 50 Hz cos phi 0.9 (at 20 °C)
22 В·А 60 Гц 0,9 20 °C)
Теплоотдача3…8 W for control circuit
Минимальный коммутируемый ток5 mA for control circuit
Минимальное коммутируемое напряжение17 V for control circuit
Время без перекрытия1.5 ms on energisation guaranteed between NC and NO contact
1.5 ms on de-energisation guaranteed between NC and NO contact
Сопротивление изоляции> 10 MOhm for control circuit
Электрическая износостойкость800000 циклы AC-3
250000 cycles AC-1
Монтажная опораМонтаж на панель
DIN-рейка
Соединения – клеммыControl circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 1 10…120 mm² - cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 1 10…120 mm² - cable stiffness: solid without cable end
Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: solid without cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: solid without cable end
Силовая цепь: винтовой зажим 2 10…120 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 10…120 мм² - жесткость кабеля: жесткий кабель Без наконечника
Recommended tightening torquePower circuit: 12 N.m
Control circuit: 1.2 N.m
Max tightening torquePower circuit: 13.5 N.m
Control circuit: 1.4 N.m

Условия эксплуатации

СтандартыIEC 60947-4-1
IEC 60947-1
IEC 60947-5-1
СертификатыEAC
Степень защиты IPIP2x conforming to IEC 60529
Защитное исполнениеTH (pollution degree 3) conforming to IEC 60068
Степень загрязнения3
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-20…70 °C at Uc
Рабочая высота3000 m without derating
Огнестойкость850 °C conforming to IEC 60695-2-1
Механическая стойкостьVibrations contactor open: 1.5 Gn, 5...300 Hz
Vibrations contactor closed: 3 Gn, 5...300 Hz
Shocks contactor open: 6 Gn for 11 ms
Удары контактор замкнут: 7 g (ном.) в течение 11 мс

Установочные размеры и принципиальная электрическая схема

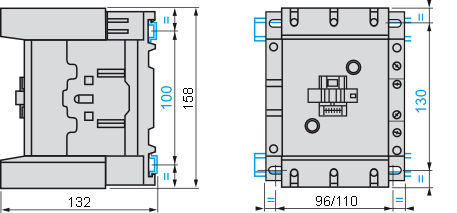

Размеры контактора LC1E160M5 схема контактора LC1-E160M5
